申请日2010.08.20
公开(公告)日2011.02.16
IPC分类号E03C1/12
摘要
本实用新型提出了一种洗浴废水再利用装置。该装置包括洗浴废水生成容器、洗浴废水存储容器、水泵、及再利用水体储存箱。洗浴废水存储容器位于洗浴废水生成容器的下方,洗浴废水生成容器的下壳体为洗浴废水存储容器的上壳体,且与洗浴废水存储容器的下壳体同呈下凹状;洗浴废水生成容器与洗浴废水存储容器之间设有通孔;水泵连接在洗浴废水存储容器与再利用水体储存箱之间。本实用新型为家庭、宾馆、浴室等洗浴废水生成的再利用装置,可方便人们再利用废水冲厕,拖地等,节约了净水的消耗量;且装置结构简单、使用方便、可实施性强,有利于推广应用。
权利要求书
1.洗浴废水再利用装置,包括洗浴废水生成容器,其特征在于:还包括洗浴废水存储容器、水泵、及再利用水体储存箱,其中,所述洗浴废水存储容器位于洗浴废水生成容器的下方,洗浴废水生成容器的下壳体为洗浴废水存储容器的上壳体,且与洗浴废水存储容器的下壳体同呈下凹状;洗浴废水生成容器与洗浴废水存储容器之间设有通孔;水泵连接在洗浴废水存储容器与再利用水体储存箱之间。
2.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述洗浴废水生成容器的下壳体与洗浴废水存储容器的下壳体以螺栓或螺丝连接。
3.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述洗浴废水生成容器与洗浴废水存储容器之间的通孔处设有过滤器。
4.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述水泵为管道增压泵,其进水口与洗浴废水存储容器侧壁连通;其出水口与再利用水体储存箱以管道相连通。
5.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述洗浴废水存储容器还设有与下水管道连通的连接管,该连接管呈直立状,上端管口与洗浴废水存储容器的上壳体之间设有间隔距;下端管口与下水管道口连接。
6.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述的洗浴废水生成容器为浴缸、或为淋浴房、或为洗菜池、或为盥洗池、或为非皂化洗衣水存放容器。
7.根据权利要求1所述的洗浴废水再利用装置,其特征在于:所述再利用水体储存箱位高于洗浴废水存储容器所在位置,其箱内设有浮球装置。
8.根据权利要求4所述的洗浴废水再利用装置,其特征在于:所述水泵与再利用水体储存箱的连通管道中设有三通阀。
说明书
洗浴废水再利用装置
技术领域
本实用新型涉及一种废水再利用装置,特别是一种洗浴废水再利用装置。
背景技术
在水资源紧缺的今天,充分再利用日常生活中所产生的大量废水,是摆在我们面前的新课题。人们为了健康的生存,几乎每天都要使用净水沐浴、洗衣,淘米洗菜等等。目前,这些被使用后的净水大多数都被作为废水排放掉,只有少数有节约习惯或环保意识较强的人,会将这些废水存储起来再利用,留作冲厕、拖地等。但是,因为废水存储和再利用均须人工操作,即便是这些有心人,有时也会因时间紧或身体劳累而不能长期坚持下去。随着全社会对水资源问题的重视和环保理念的增强,寻求节水、节能的单位及居民越来越多,人们更希望通过某种装置,机械化自动地解决服务业或家居产生的洗浴等废水的再利用问题。
发明内容
本实用新型提出了一种洗浴废水再利用装置,目的在于使家庭、宾馆、浴室等所产生的洗浴废水,可方便地获得再利用,以尽可能节约净水的消耗量。
本实用新型的技术解决方案如下:

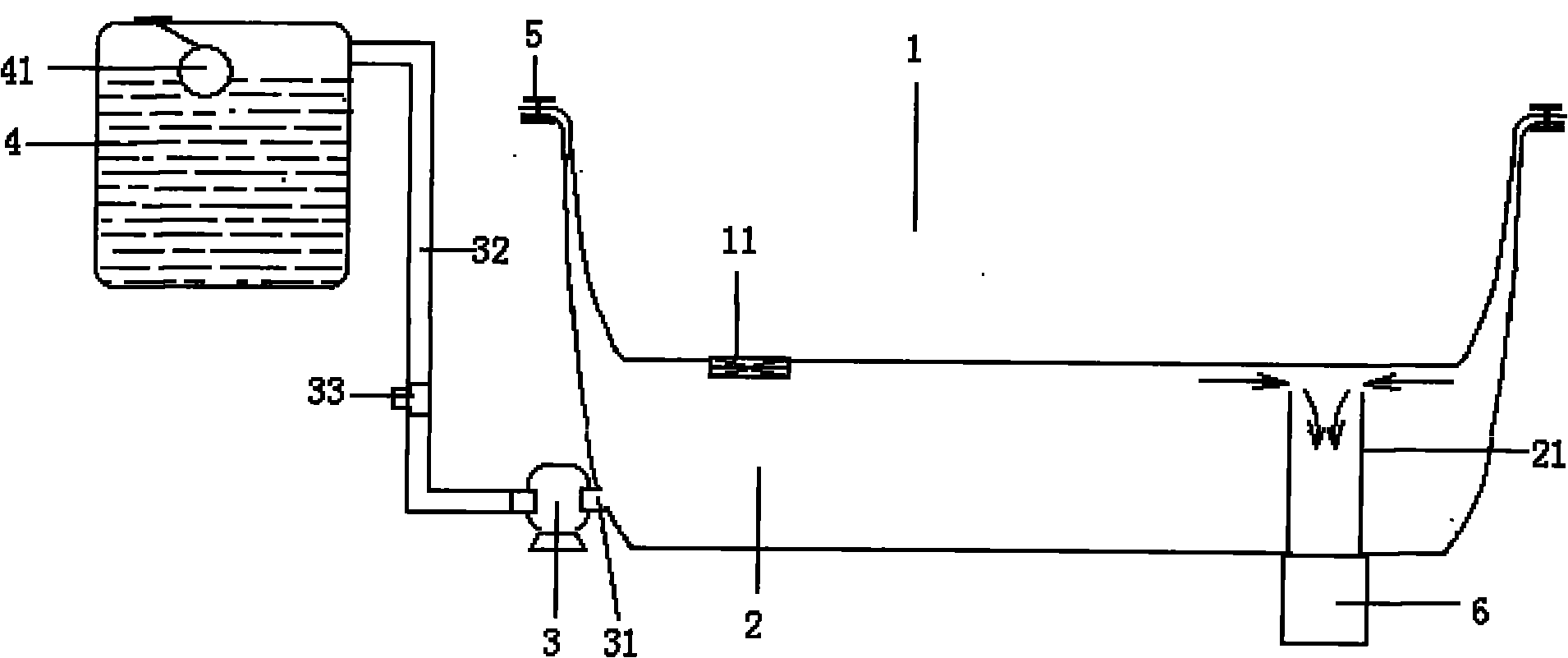

本实用新型包括洗浴废水生成容器,还包括洗浴废水存储容器、水泵、及再利用水体储存箱。其中,所述洗浴废水存储容器位于洗浴废水生成容器的下方,洗浴废水生成容器的下壳体为洗浴废水存储容器的上壳体,且与洗浴废水存储容器的下壳体同呈下凹状;洗浴废水生成容器与洗浴废水存储容器之间设有通孔;水泵连接在洗浴废水存储容器与再利用水体储存箱之间。
所述洗浴废水生成容器的下壳体与洗浴废水存储容器的下壳体以螺栓或螺丝连接;
所述洗浴废水生成容器与洗浴废水存储容器之间的通孔处设有过滤器;
所述水泵为管道增压泵,其进水口与洗浴废水存储容器侧壁连通;其出水口与再利用水体储存箱以管道相连通;
所述洗浴废水存储容器还设有与下水管道连通的连接管,该连接管呈直立状,上端管口与洗浴废水存储容器的上壳体之间设有间隔距;下端管口与下水管道口连接。
所述的洗浴废水生成容器为浴缸、或为淋浴房、或为洗菜池、或为盥洗池、或为非皂化洗衣水存放容器。
所述再利用水体储存箱位高于洗浴废水存储容器所在位置,其箱体内设有浮球装置。
所述水泵与再利用水体储存箱的连通管道中设有三通阀。
本实用新型的有益效果
(一)本实用新型为家庭、宾馆、浴室等洗浴废水生成的再利用装置,可方便人们再利用废水冲马桶,拖地等,节约了净水的消耗,是一种实施节能措施的实用装置。
(二)本实用新型结构简单、具有可实施性,有利于推广应用。
