喷淋管式废水热能回收系统

发布时间:2018-10-31 23:29:55

  申请日2010.08.20

  公开(公告)日2010.11.24

  IPC分类号F24H9/00; F24H1/00

  摘要

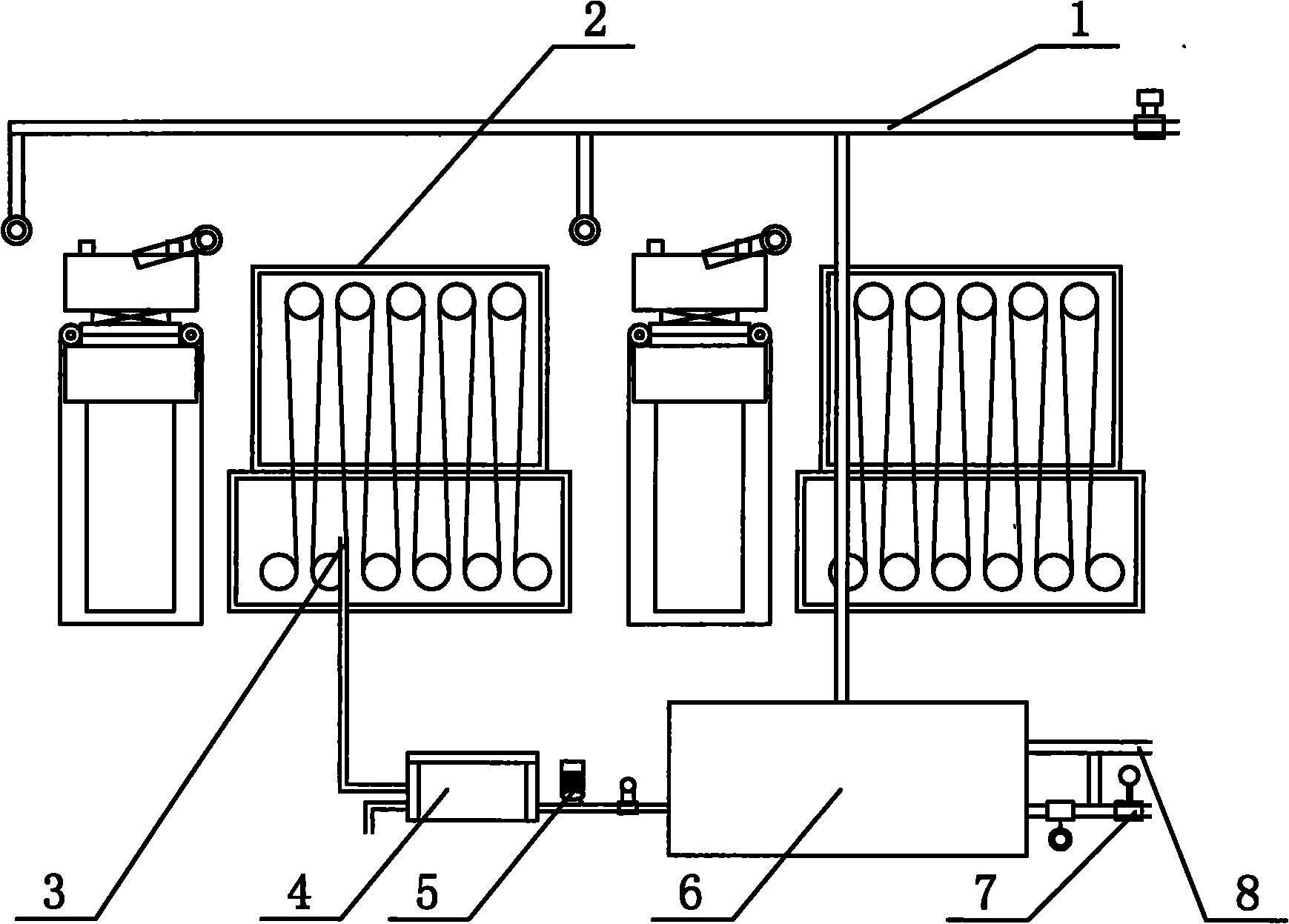

  喷淋管式废水热能回收系统,包括若干个喷淋管,喷淋管与车间水管连接,并将车间水管内的水喷淋到喷淋管内,喷淋管之间串联,喷淋管的内部设置有污水溢流口,污水溢流口通过管路连接到过滤器,并在过滤器的下游管路设置有污水泵,污水泵将经过过滤的污水引入热能交换器中,所述热能交换器分别连接两个接口到清水进水口和排污水口。通过车间水管将含有热能的废水喷淋到喷淋管内,多个喷淋管之间进行串联,当喷淋管内的水位高于污水溢流口的时候,污水就会从污水溢流口派到污水过滤器,通过污水泵将污水过滤器和热能交换器连接起来,热能交换器自身连接到清水进水口和污水排水口。

  权利要求书

  1.喷淋管式废水热能回收系统,包括若干个喷淋管,其特征在于,喷淋管与车间水管连接,并将车间水管内的水喷淋到喷淋管内,喷淋管之间串联,喷淋管的内部设置有污水溢流口,污水溢流口通过管路连接到过滤器,并在过滤器的下游管路设置有污水泵,污水泵将经过过滤的污水引入热能交换器中。

  2.根据权利要求1所述的喷淋管式废水热能回收系统,其特征在于,所述热能交换器分别连接两个接口到清水进水口和排污水口。

  说明书

  喷淋管式废水热能回收系统

  技术领域

  本发明涉及一种纺织印染行业的废水回收设备。

  背景技术

  在染整生产过程中,大量的高温废水一般热能没有经过利用就直接排放,会导致两种不良的后果:第一,排入废水处理池,可以使池中的废水温度上升至46℃,严重影响好氧生化处理,而且还需要进行降温;第二,还造成能源浪费,大量热能的浪费,是生产成本居高不下的重要原因。因此,设计一种从高温废水中回收热能从而再生温水的设备,十分必要。

  发明内容

  为了解决上述问题,本发明提供一种喷淋管式废水热能回收系统,可以实现从染整生产过程中的高温废水回收热能。

  本发明的目的是通过以下技术方案来实现的。

  喷淋管式废水热能回收系统,包括若干个喷淋管,喷淋管与车间水管连接,并将车间水管内的水喷淋到喷淋管内,喷淋管之间串联,喷淋管的内部设置有污水溢流口,污水溢流口通过管路连接到过滤器,并在过滤器的下游管路设置有污水泵,污水泵将经过过滤的污水引入热能交换器中,

  所述热能交换器分别连接两个接口到清水进水口和排污水口。

  通过车间水管将含有热能的废水喷淋到喷淋管内,多个喷淋管之间进行串联,当喷淋管内的水位高于污水溢流口的时候,污水就会从污水溢流口派到污水过滤器,通过污水泵将污水过滤器和热能交换器连接起来,热能交换器自身连接到清水进水口和污水排水口。

  本发明利用热力学第一、第二定律,将过滤后的高温废水通过热交换器与等量冷清水进行能量转换,达到提高清水的温度,节约蒸汽的作用,同时降低废水排放温度及减少后续废水成本。
