申请日2010.08.20
公开(公告)日2010.12.15
IPC分类号C02F9/02; F24J3/00
摘要
单过滤器式废水热能回收系统，包括污水池和高温清水池，污水池上通过提升泵将污水提升到过滤器内，过滤器后的水由管道水泵输入到热能交换器中，热能交换器进行热能交换后的高温热水输送到高温清水池内，高温清水池内设有热水提升泵将高温热水输送给车间，在热交换器上分别连接清水进水口和排污口，在清水进水口上安装流量计。通过车间水管将含有热能的废水喷淋到喷淋管内，多个喷淋管之间进行串联，当喷淋管内的水位高于污水溢流口的时候，污水就会从污水溢流口派到污水过滤器，通过污水泵将污水过滤器和热能交换器连接起来，热能交换器自身连接到清水进水口和污水排水口。
权利要求书
1.单过滤器式废水热能回收系统，包括污水池和高温清水池，其特征在于，污水池上通过提升泵将污水提升到过滤器内，过滤器后的水由管道水泵输入到热能交换器中，热能交换器进行热能交换后的高温热水输送到高温清水池内，高温清水池内设有热水提升泵将高温热水输送给车间，在热交换器上分别连接清水进水口和排污口。
2.根据权利要求1所述的单过滤器式废水热能回收系统，其特征在于，在清水进水口上安装流量计。
说明书
单过滤器式废水热能回收系统
技术领域
本发明涉及一种纺织印染行业的废水回收设备。
背景技术
在染整生产过程中，大量的高温废水一般热能没有经过利用就直接排放，会导致两种不良的后果：第一，排入废水处理池，可以使池中的废水温度上升至46℃，严重影响好氧生化处理，而且还需要进行降温;第二，还造成能源浪费，大量热能的浪费，是生产成本居高不下的重要原因。因此，设计一种从高温废水中回收热能从而再生温水的设备，十分必要。
发明内容
为了解决上述问题，本发明提供一种单过滤器式废水热能回收系统，可以实现从染整生产过程中的高温废水回收热能。
本发明的目的是通过以下技术方案来实现的。

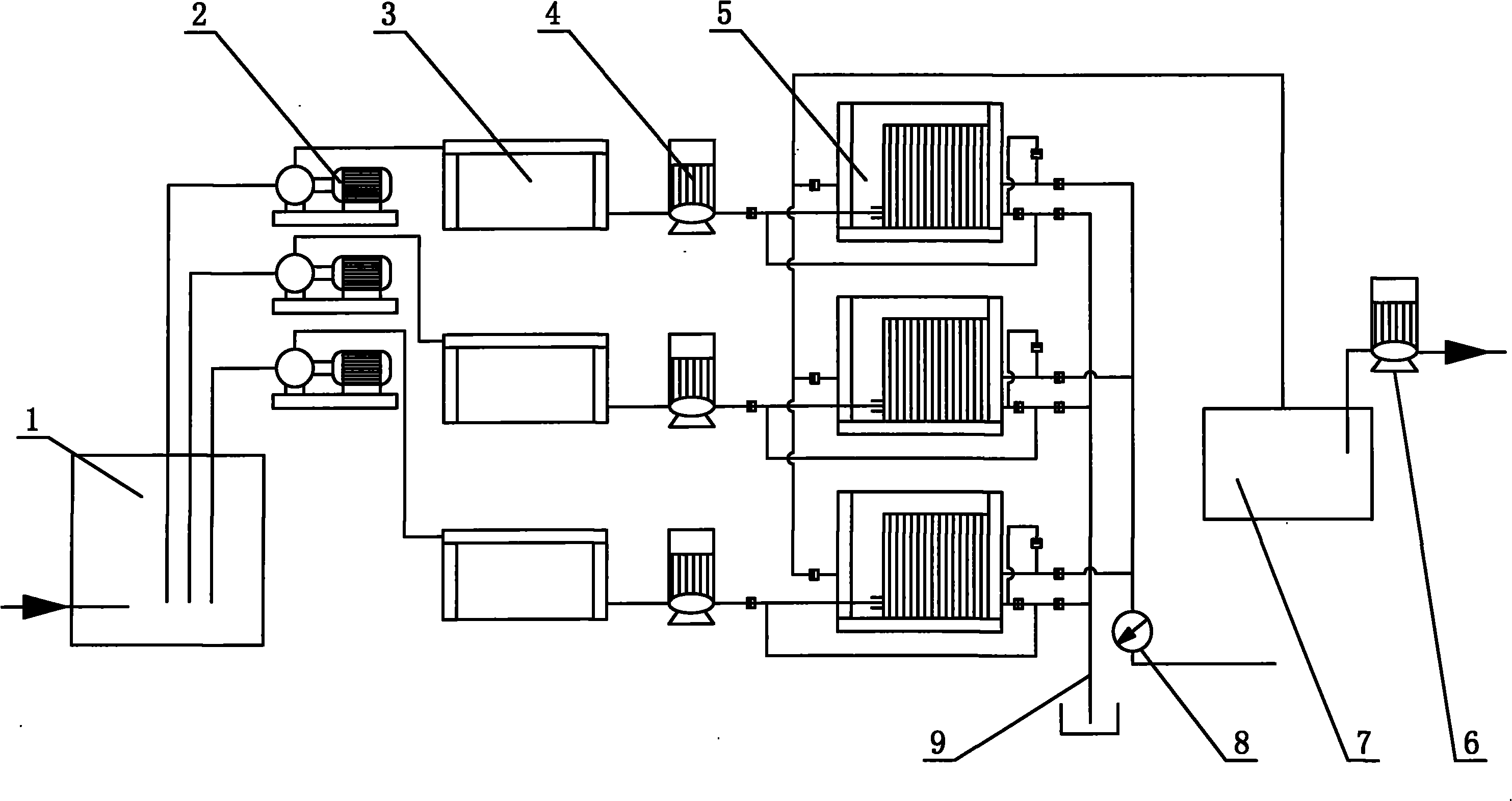

单过滤器式废水热能回收系统，包括污水池和高温清水池，污水池上通过提升泵将污水提升到过滤器内，过滤器后的水由管道水泵输入到热能交换器中，热能交换器进行热能交换后的高温热水输送到高温清水池内，高温清水池内设有热水提升泵将高温热水输送给车间，在热交换器上分别连接清水进水口和排污口。
在清水进水口上安装流量计。
本发明利用热力学第一、第二定律，将过滤后的高温废水通过热交换器与等量冷清水进行能量转换，达到提高清水的温度，节约蒸汽的作用，同时降低废水排放温度及减少后续废水成本。
