申请日2010.08.20
公开(公告)日2011.02.09
IPC分类号F24F13/22
摘要
本实用新型是有关于一种数控电气箱用空调器的冷凝水处理装置,主要包括通过溢水口接收冷凝水的蒸发盒,以及固定于蒸发盒底部的PTC加热器。本实用新型可自动消耗数控电气箱用空调器工作时产生的冷凝水,更适于广泛推广使用。
权利要求书
1.一种数控电气箱用空调器的冷凝水处理装置,其特征在于主要包括通过溢水口接收冷凝水的蒸发盒,以及固定于蒸发盒底部的PTC加热器。

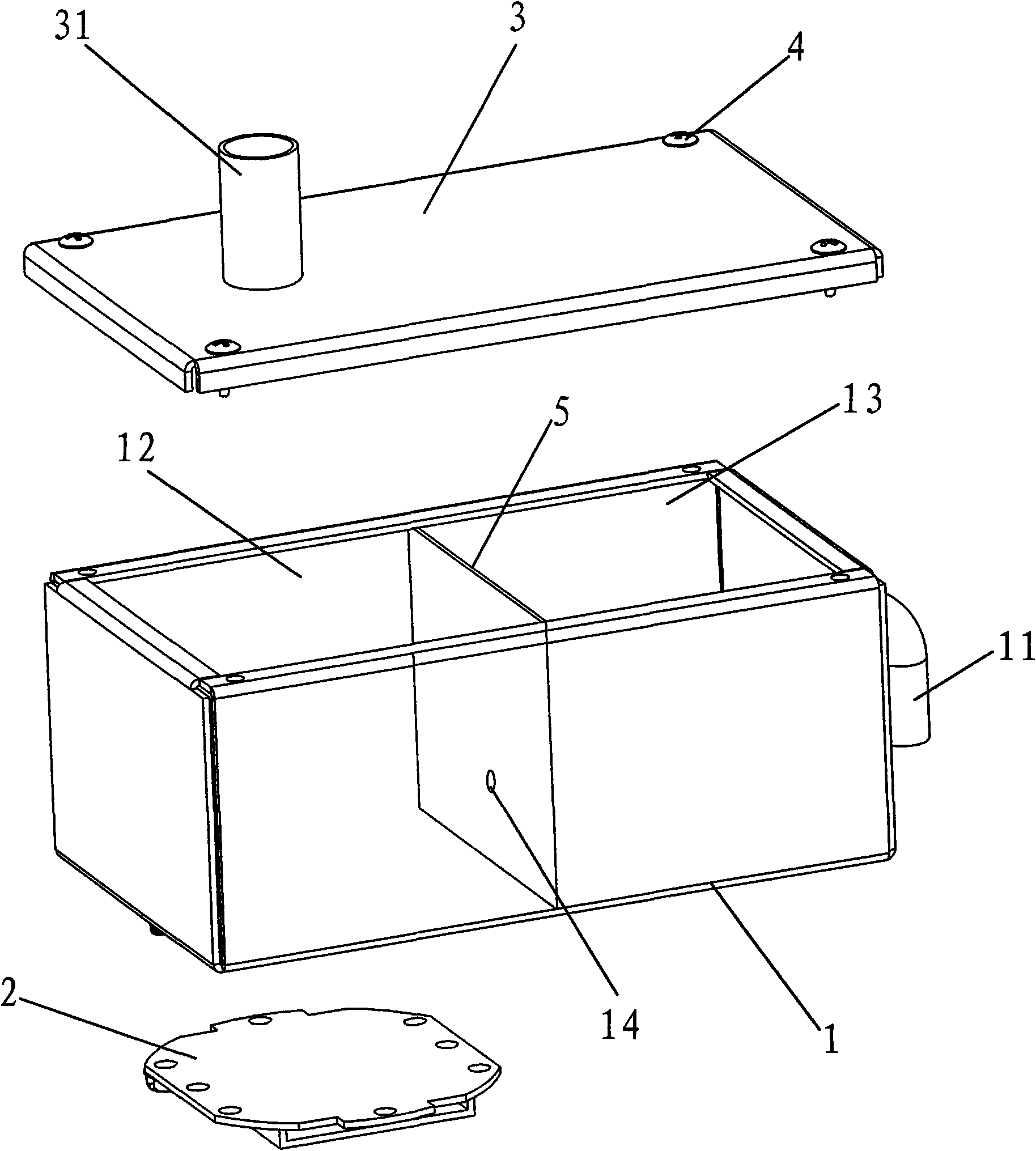

2.根据权利要求1所述的数控电气箱用空调器的冷凝水处理装置,其特征在于所述的蒸发盒分为蒸发区和预蒸发区,溢水口设置于预蒸发区,PTC加热器设置于蒸发区,蒸发区与预蒸发区通过连通孔连通。
3.根据权利要求1或2所述的数控电气箱用空调器的冷凝水处理装置,其特征在于还包括盒盖,盒盖上设有蒸汽出口,并固定在蒸发盒上方。
4.根据权利要求3所述的数控电气箱用空调器的冷凝水处理装置,其特征在于所述的盒盖通过螺钉固定于蒸发盒上方。
说明书
数控电气箱用空调器的冷凝水处理装置
技术领域
本实用新型涉及一种数控电气箱用空调器的冷凝水处理装置。
背景技术
数控电气箱经常使用专用空调器为其降温、除湿以确保其安全可靠的工作。但是电气箱空调在正常工作时会产生一定的冷凝水,传统的处理方式是采用接水盒接满冷凝水后倒出,这种方法劳动强度大,操作繁琐,不利于数控设备的智能化和自动化。
由此可见,上述现有的数控电气箱用空调器的冷凝水处理装置在结构与使用上,显然仍存在有不便与缺陷,而亟待加以进一步改进。如何能创设一种可自动消耗冷凝水的新型结构的数控电气箱用空调器的冷凝水处理装置,实属当前重要研究课题之一。
实用新型内容
本实用新型要解决的技术问题是提供一种数控电气箱用空调器的冷凝水处理装置,使其可自动消耗数控电气箱用空调器工作时产生的冷凝水。
为解决上述技术问题,本实用新型一种数控电气箱用空调器的冷凝水处理装置,主要包括通过溢水口接收冷凝水的蒸发盒,以及固定于蒸发盒底部的PTC加热器。
作为本实用新型的一种改进,所述的蒸发盒分为蒸发区和预蒸发区,溢水口设置于预蒸发区,PTC加热器设置于蒸发区,蒸发区与预蒸发区通过连通孔连通。
还包括盒盖,盒盖上设有蒸汽出口,并固定在蒸发盒上方。
所述的盒盖通过螺钉固定于蒸发盒上方。
采用这样的结构后,本实用新型可自动消耗数控电气箱用空调器工作时产生的冷凝水,更适于广泛推广使用。
