申请日2010.08.24
公开(公告)日2011.04.06
IPC分类号C02F1/04
摘要
本实用新型公开了一种采用热泵的热力废水处理装置，包括：废水蒸发器、热泵和废水循环泵;废水蒸发器从上至下由废水除氧区、饱和蒸汽区、除雾器、高浓度废水滞留区、换热区、疏水储存区和高浓度废水分配区组成;热泵用于将来自饱和蒸汽区的饱和蒸汽提高蒸汽参数，并将高参数蒸汽传送至换热区和废水除氧区;废水循环泵用于将来自高浓度废水滞留区的高浓度废水传送至高浓度废水分配区。本实用新型只在启动的过程中需要热量，其他时间利用装置内的热量循环，以降低装置能耗，本实用新型装置简单，占地面积小，成本低，且废水的出水位冷凝水品质能达到国家高标准。
权利要求书
1.一种采用热泵的热力废水处理装置，其特征在于，包括：废水蒸发器、热泵和废水循环泵;废水蒸发器从上至下由废水除氧区、饱和蒸汽区、除雾器、高浓度废水滞留区、换热区、疏水储存区和高浓度废水分配区组成;热泵用于将来自饱和蒸汽区的饱和蒸汽提高蒸汽参数，并将高参数蒸汽传送至换热区和废水除氧区;废水循环泵用于将来自高浓度废水滞留区的高浓度废水传送至高浓度废水分配区。
2.根据权利要求1所述的采用热泵的热力废水处理装置，其特征在于，所述高浓度废水分配区采用倒锥形结构。
3.根据权利要求1所述的采用热泵的热力废水处理装置，其特征在于，所述换热区采用管壳式换热器，该管壳式换热器的换热管采用翅片管;该管壳式换热器外设有电加热带。
4.根据权利要求1所述的采用热泵的热力废水处理装置，其特征在于，所述废水除氧区顶部设有排气孔。
5.根据权利要求1或3所述的采用热泵的热力废水处理装置，其特征在于，所述换热区的换热管内的高浓度废水从下至上流动。
6.根据权利要求1所述的采用热泵的热力废水处理装置，其特征在于，所述高浓度废水分配区、换热区和高浓度废水滞留区中间没有饱和蒸汽区，饱和蒸汽区位于高浓度废水滞留区上部。
说明书
一种采用热泵的热力废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种采用热泵的热力废水处理装置。
背景技术
在工业系统中，如在石灰石-石膏法湿法烟气脱硫工艺中，脱硫会产生一定量的废水，这部分废水中含一定量的固体、氯离子、硫酸根离子及少量的重金属等。
目前，电厂FGD(烟气脱硫)废水系统通常采用以下方案：
方案一：
废水送至废水处理系统的中和、沉降、絮凝三联箱，然后进入室内布置的澄清器和出水箱，其间的出水位梯次布置，形成重力流。
污泥脱水设备为板框式脱水机。澄清器底部污泥由污泥输送泵打出，送至脱水机。部分污泥由污泥循环泵送回中和箱，回流污泥是为三连箱的结晶反应提供晶种，回流量人工调定。
废水处理系统所用的碱采用Ca(OH)2溶液。Ca(OH)2计量箱和有机硫、混凝剂、助凝剂、盐酸计量箱后各设计量泵，完成向三连箱及出水箱自动在线调节计量加药。
废水处理系统的pH检测仪的电极设自动清洗装置以防止结垢而失准。
该方案的缺点是造价较高，系统复杂，占地面积大，需要化学药品，能耗高，运行费用高，废水不能重新利用;优点：能达标排放。
方案二：
废水送至废水处理系统的中和箱，然后进入室外布置的澄清器和出水箱，其间的出水位梯次布置，形成重力流。
废水处理系统所用的碱采用Ca(OH)2溶液。
该方案的缺点是不能达标排放，污泥需要深处理。优点：造价低，系统简单，占地面积小，化学药品少，能耗低，运行费用低。
实用新型内容
本实用新型要解决的技术问题是提供一种采用热泵的热力废水处理装置，其只在启动的过程中需要热量，其他时间利用装置内的热量循环，降低装置能耗，该装置简单，占地面积小，成本低，且废水的出水位冷凝水品质能达到国家高标准。

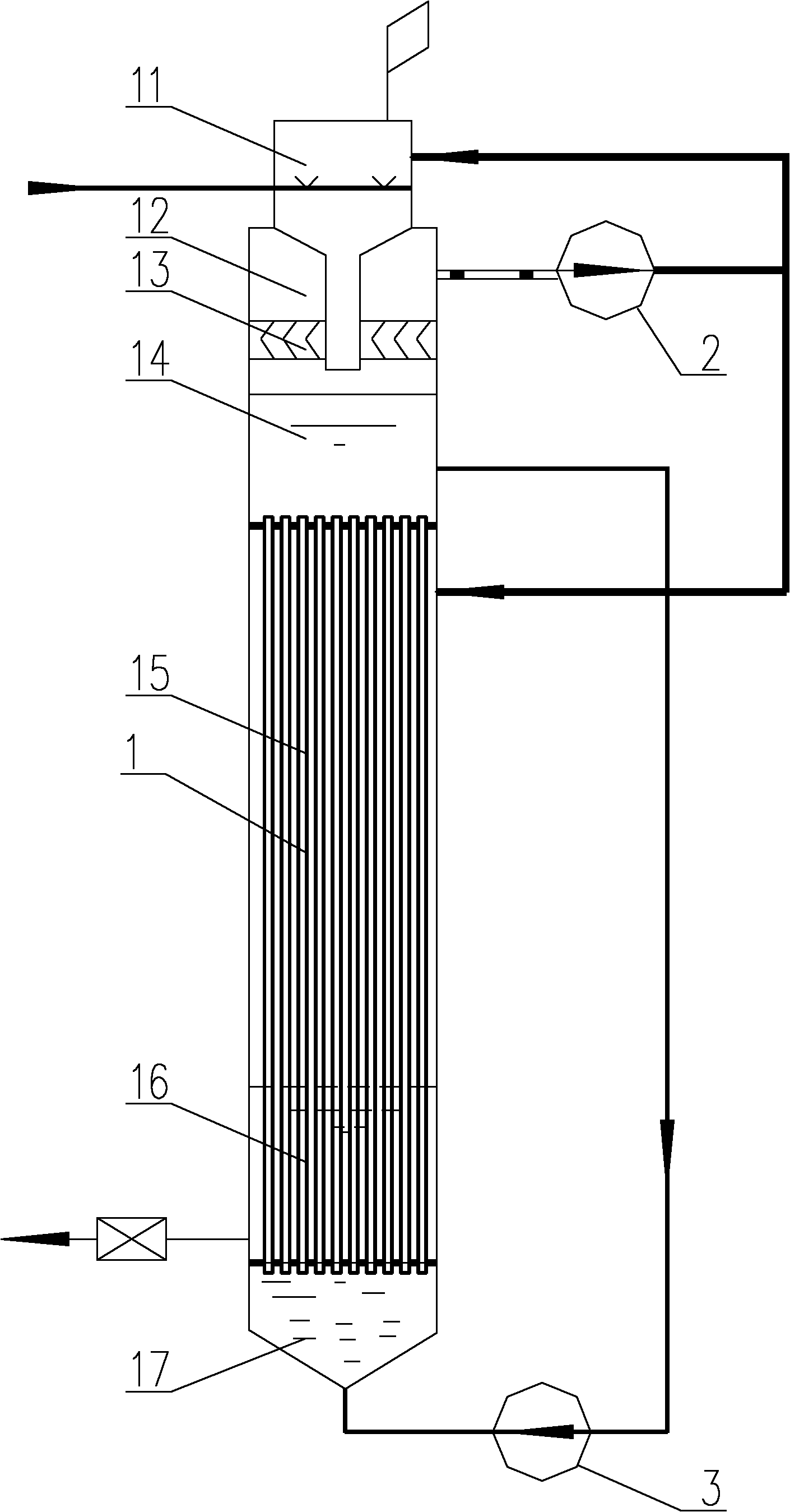

为解决以上技术问题，本实用新型提供一种采用热泵的热力废水处理装置，包括：废水蒸发器、热泵和废水循环泵;废水蒸发器从上至下由废水除氧区、饱和蒸汽区、除雾器、高浓度废水滞留区、换热区、疏水储存区和高浓度废水分配区组成;热泵用于将来自饱和蒸汽区的饱和蒸汽提高蒸汽参数，并将高参数蒸汽传送至换热区和废水除氧区;废水循环泵用于将来自高浓度废水滞留区的高浓度废水传送至高浓度废水分配区。
所述高浓度废水分配区采用倒锥形结构。
所述换热区采用管壳式换热器，该管壳式换热器的换热管采用翅片管;该管壳式换热器外设有电加热带。
所述废水除氧区顶部设有排气孔。
所述换热区的换热管内的高浓度废水从下至上流动。
所述高浓度废水分配区、换热区和高浓度废水滞留区中间没有饱和蒸汽区，饱和蒸汽区位于高浓度废水滞留区上部。
与现有技术相比，本实用新型的有益效果在于：本实用新型采用热泵技术，热量为装置内循环，将废水先蒸发成水蒸汽，利用热泵提高蒸汽参数，后供给高浓度废水冷却放热后成合格的冷凝水疏水外排。高浓度废水吸收高参数蒸汽的汽化潜热后又有部分高浓度废水蒸发成水蒸汽，完成这样的一个热量循环。该装置只在启动的过程中需要热量，其他时间利用装置内的热量循环，以降低废水装置能耗，废水的排放水是高参数蒸气的冷凝水，品质能达到国家高标准。本实用新型的能耗低、装置简单、占地小、不需要化学药剂、运行成本低及合格废水排放的品质高，废水可以重新利用，符合环保及循环经济的要求。
