申请日2010.08.24
公开(公告)日2011.02.16
IPC分类号F04D29/08; F04D13/08
摘要
本实用新型公开了一种新型污水污物潜水泵，包括泵壳，在泵壳下端的出水处设置有外螺纹，出水管上套设有螺母，与泵壳出水处相近的出水管端部直径大于所述螺母的内径，在螺母与所述外螺纹对应处设置有内螺纹，外螺纹和内螺纹配合，出水管端部和泵壳出水处端部之间设置有密封圈，密封圈位于所述法兰内。本实用新型的泵壳与出水管之间连接紧密，容易加工，不会发生水渗漏的情况。
权利要求书

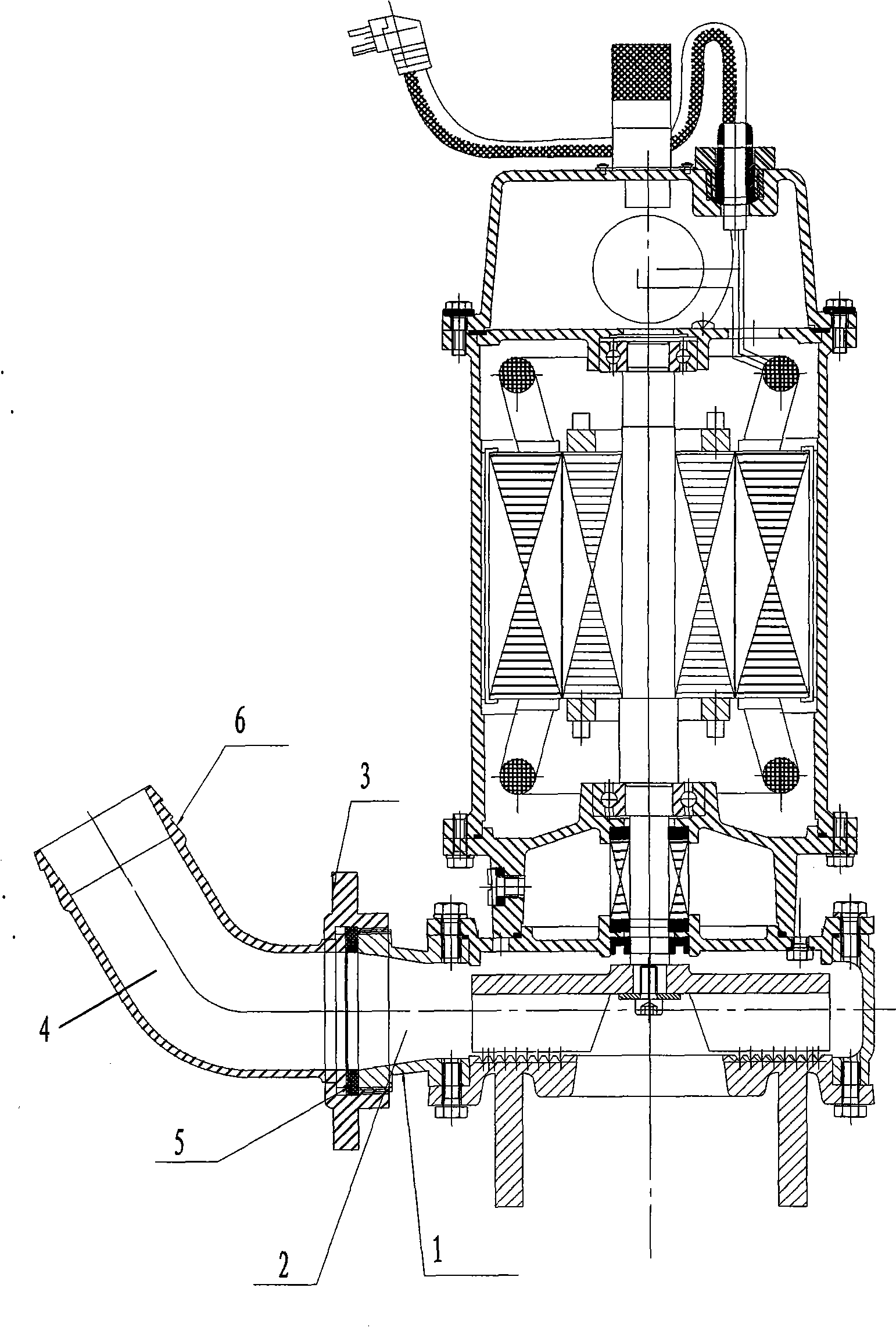

1.一种新型污水污物潜水泵，包括泵壳(1)，其特征在于：在泵壳(1)下端的出水处(2)设置有外螺纹，出水管(4)上套设有螺母(3)，与泵壳(1)出水处(2)相近的出水管(4)端部直径大于所述螺母(3)的内径，在螺母(3)与所述外螺纹对应处设置有内螺纹，外螺纹和内螺纹配合，出水管(4)端部和泵壳(1)出水处(2)端部之间设置有密封圈(5)，密封圈(5)位于所述法兰内。
2.根据权利要求1所述的新型污水污物潜水泵，其特征在于：所述密封圈(5)为O形橡胶密封圈。
3.根据权利要求1所述的新型污水污物潜水泵，其特征在于：所述螺母(3)的形状为法兰状。
说明书
新型污水污物潜水泵
技术领域
本实用新型涉及潜水泵技术领域。
背景技术
目前，我国采用的污水污物提取机械大概分为干式和充油式污水污物潜水电泵，其性能基本相同，均属单相220V，三相380伏二极2850转/分立式鼠笼式异步电动机，与潜水泵配套使用，电机和水泵同时潜入水中，通过联轴器直接驱动水泵吸取地下水，作城市供水排污、工矿企业排水及农田灌溉之用。
现有的潜水泵，其结构包括泵壳，泵壳经接头连接出水管，出水管的出水口向上，出水管具有一定弯度，其连接处的接头有如下两种结构：
1、泵壳的出口加工成内螺纹，出水管经带有外螺纹的接头或者直接设置成外螺纹与泵壳连接，这样的方式，泵壳的内螺纹不易加工，且仅仅经过螺纹连接，容易产生渗漏。
2、泵壳和出水管的连接处均设置成法兰盘形式，两法兰盘之间经螺栓连接，如授权公告号为CN201535266U，授权公告日为2010年7月28日的中国专利文件公开了一种潜水泵自动耦合装置，包括潜水电泵、电泵法兰、耦合法兰、导杆、耦合管座、管路、耦合密封圈组成，所述的电泵法兰安装在潜水电泵的出水处，所述的电泵法兰另一端通过螺栓与耦合法兰相固接，所述的耦合管座固定安装在底面上，管路安装在耦合管座上的出水处，所述的导杆垂直安装在耦合管座上，导杆另一端由杆架固定，耦合法兰一端套在导杆上。本实用新型具有结构简单、操作方便、密封性能好、易拆装的优点。但这样的结构形式仍然不易加工，且水同样容易从法兰上的螺栓连接处渗漏出来。
实用新型内容
为解决上述技术问题，本实用新型提出了一种新型污水污物潜水泵，本实用新型的泵壳与出水管之间连接紧密，容易加工，不会发生水渗漏的情况。
本实用新型是通过采用下述技术方案实现的：
一种新型污水污物潜水泵，包括泵壳，其特征在于：在泵壳下端的出水处设置有外螺纹，出水管上套设有螺母，与泵壳出水处相近的出水管端部直径大于所述螺母的内径，在螺母与所述外螺纹对应处设置有内螺纹，外螺纹和内螺纹配合，出水管端部和泵壳出水处端部之间设置有密封圈，密封圈位于所述法兰内。
所述密封圈为O形橡胶密封圈。
所述螺母的形状为法兰状。
与公告号为CN201535266U专利文件为代表的现有技术相比，本实用新型的有益效果表现在：
采用本实用新型所说的“出水处相近的出水管端部直径大于所述螺母的内径，在螺母与所述外螺纹对应处设置有内螺纹，外螺纹和内螺纹配合，出水管端部和泵壳出水处端部之间设置有密封圈，密封圈位于所述法兰内”技术方案，能牢固地将出水管与泵壳出水处紧密固定，且既采用螺纹连接的方式固定，又采用在出水管端部和泵壳出水处端部之间设置密封圈，从而保证了水不会渗漏;同时，由于螺母是可以单独加工的，只需在泵壳出水处加工外螺纹既可使用，因而本实用新型结构简单，加工容易，具有广阔的市场应用前景。同时，采用本结构形式，出水管便可快速的拆装，出水管可360度任意旋转。
