申请日2010.10.27
公开(公告)日2011.08.03
IPC分类号C02F11/12
摘要
本实用新型是一种碱式污泥处理回转窑搅拌器，其特征在于：该搅拌器是由空心的回转式搅拌筒和中空搅拌管构成，空心的回转式搅拌筒安装在回转窑内的中部搅拌段，中空搅拌管贯通空心的回转式搅拌筒内腔，呈弯折状，中空搅拌管内通高温蒸气或安装电加热管。与现有产品相比，通过在回转窑式反应器中增加一个空心的搅拌器，中空的部分通入高温蒸汽、废热或电加热，提高了回转窑反应器的效率，减少了出料中的水含量，从而最终减少出料的堆放场面积。
翻译权利要求书

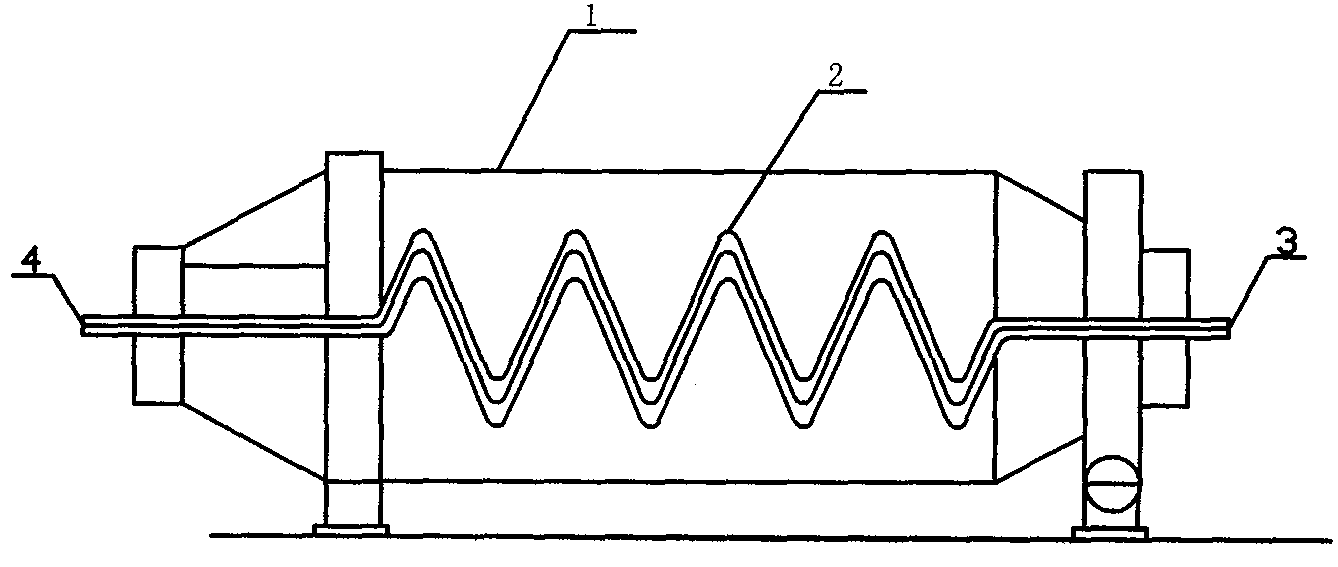

1.一种碱式污泥处理回转窑搅拌器，其特征在于：该搅拌器是由空心的回转式搅拌筒(1)和中空搅拌管(2)构成，空心的回转式搅拌筒(1)安装在回转窑内的中部搅拌段，中空搅拌管(2)贯通空心的回转式搅拌筒(1)内腔，呈弯折状，中空搅拌管(2)内通高温蒸汽或安装电加热管。
说明书
一种碱式污泥处理回转窑搅拌器
技术领域
本实用新型是一种碱式污泥处理回转窑搅拌器，属于产品的结构技术领域。
背景技术
中国专利200920159625.7公开了一种用于脱水污泥处理的卧式回转窑，可以很好地解决脱水污泥迅速、经济的干化问题。但在干化过程中，存在反应时间较短、反应不够充分的缺点，结束后，出料尚需在堆放场暂存10-15天。一方面，使脱水污泥中的水分进一步与石灰进行反应，另一方面也使得出料中的水分得以有效的散失。但是，考虑到堆放场的建设，需要一定的建设成本。
发明内容
本实用新型针对上述现有技术中存在的问题而设计提供了一种碱式污泥处理回转窑搅拌器，其目的是解决现有装置存在的反应时间较短，反应不能够充分进行，结束后，出料尚需在堆放场暂存10-15天的问题。
本实用新型的目的是通过以下技术措施来实现的：
该种碱式污泥处理回转窑搅拌器，其特征在于：该搅拌器是由空心的回转式搅拌筒和中空搅拌管构成，空心的回转式搅拌筒安装在回转窑内的中部搅拌段，中空搅拌管贯通空心的回转式搅拌筒内腔，呈弯折状，中空搅拌管内通高温蒸汽或安装电加热管。
本技术方案是在回转窑反应器中增加了一个空心的搅拌装置，空心管内可以根据现场的实际情况采用高温蒸汽、废热、电加热等加热装置，使脱水污泥和生石灰的反应过程加速，缩短反应时间，提高出料中的干基物质，最终减少出料堆放场的面积，减少建设投资。
