申请日2010.10.27
公开(公告)日2011.05.11
IPC分类号C02F3/34
摘要
本实用新型公开了一种猪舍化粪池污水再处理装置，主要包括降解消化滤池，滤池顶部设置有检视口，滤池上部的一侧设置有进水口，另一侧设置有出水口，进水口水平位置高于出水口;降解消化滤池的中部设置有填料层，滤池内部设置有穿过填料层并上下贯通滤池的引水管道;引水管道的上端开口高于液面，并朝向顶部的检视口，下端开口位于填料层下方，水平方向与出水口连通。本实用新型的猪舍化粪池污水再处理装置，建造成本低廉，能对已建化粪池的污水进行后续处理，可改善污水的水质。
翻译权利要求书

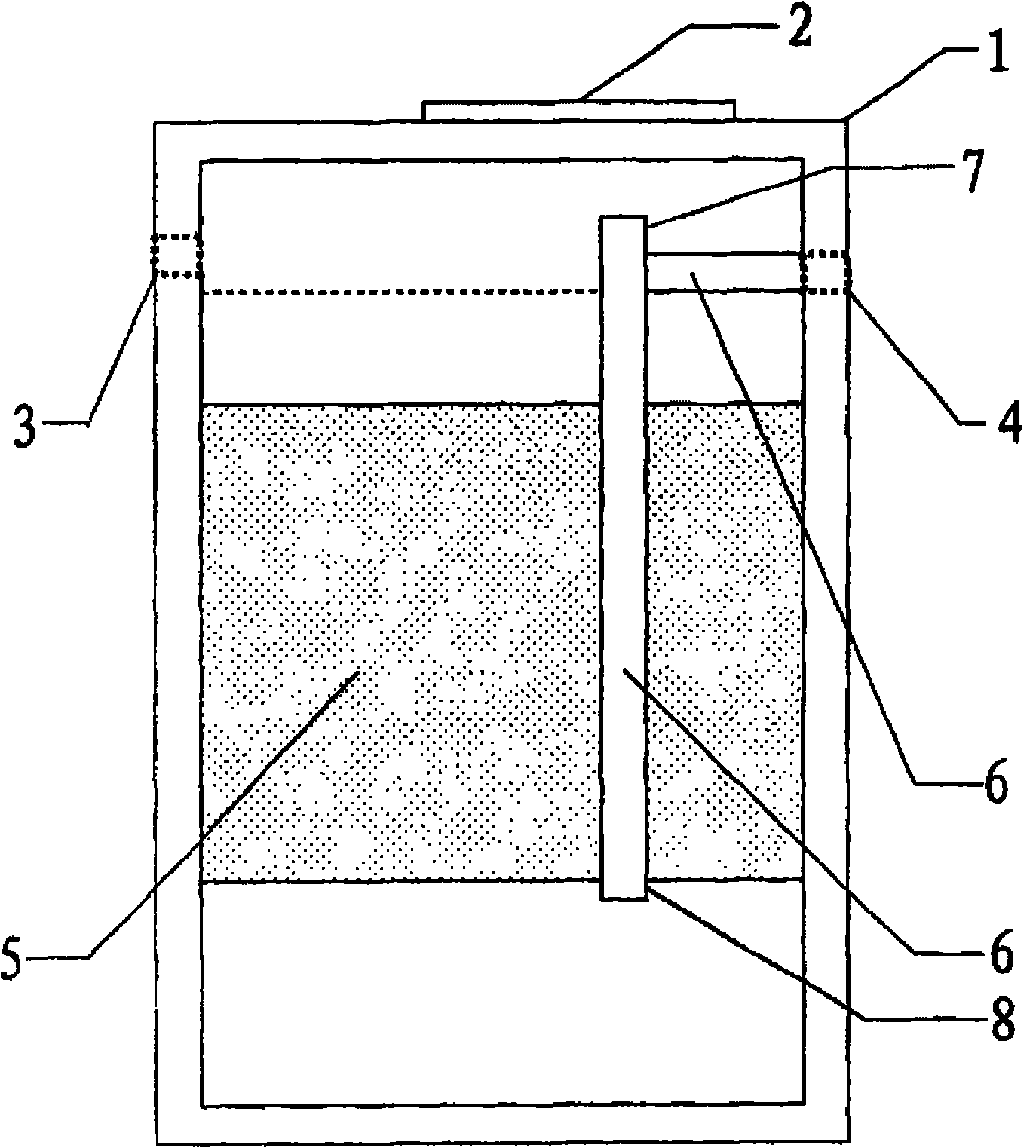

1.一种猪舍化粪池污水再处理装置，包括降解消化滤池(1)，其特征在于：所述降解消化滤池(1)顶部设置有检视口(2)，降解消化滤池(1)上部的一侧设置有进水口(3)，另一侧设置有出水口(4)，进水口(3)水平位置高于出水口(4);所述降解消化滤池(1)的中部设置有填料层(5)，降解消化滤池(1)内部设置有穿过填料层(5)并上下贯通滤池的引水管道(6);所述引水管道(6)的上端开口(7)高于液面，并朝向顶部的检视口(2)，下端开口(8)位于填料层(5)下方，引水管道(6)的水平方向与出水口(4)连通。
2.如权利要求1所述的猪舍化粪池污水再处理装置，所述降解消化滤池(1)由混凝土浇筑或砖砌而成。
3.如权利要求1所述的猪舍化粪池污水再处理装置，所述填料层(5)的填料为组合填料、弹性立体填料或悬浮型填料。
4.如权利要求1所述的猪舍化粪池污水再处理装置，所述引水管道(6)为水泥管、金属材料管或者塑料材质管。
说明书
一种猪舍化粪池污水再处理装置
技术领域
本实用新型涉及污水处理装置，尤其涉及化粪池污水进一步强化处理装置的改进。
背景技术
现有技术中的猪舍化粪池污水处理装置是一种自然厌氧消化的化粪池，工艺简单，化粪效果差，经处理过的污水通常仍具有很高的污染性，甚至于污水中含有一些不易去除的物质，导致污水无法排入污水处理厂进行下一步处理，造成河流、湖泊等自然水体的污染。同时，由于传统猪舍化粪池多为地埋性的永久性设施，卫生条件差，污水处理性能低下，对化粪池进行更新和改造，施工麻烦且成本高，很难实施，无法对已建化粪池的污水进行后续处理，不能进一步改善污水的水质。
实用新型内容
本实用新型所要解决的技术问题是：针对现有猪舍化粪池污水处理现状，提供一种建造成本低廉，能够对已建化粪池的污水进行后续处理，改善污水的水质的再处理装置。
本实用新型解决技术问题所采取的技术方案是：所述的猪舍化粪池污水再处理装置，主要包括降解消化滤池，滤池顶部设置有检视口，滤池上部的一侧设置有进水口，另一侧设置有出水口，进水口水平位置高于出水口;所述降解消化滤池的中部设置有填料层，滤池内部设置有穿过填料层并上下贯通滤池的引水管道;所述引水管道的上端开口高于液面，并朝向顶部的检视口，下端开口位于填料层下方，水平方向与出水口连通。
本实用新型解决技术问题所取得的有益效果是：化粪池污水进入本实用新型的猪舍化粪池污水再处理装置后，根据引水管道的水流引导，漫射推流运行并穿过填料层，而填料层经培养后附着丰富的生物膜，可对经过的污水进行降解消化，降解后的污水从出水口排出，实现了对污水的再处理。本实用新型中的引水管道上下贯通滤池，通过检视口和引水管道可以对池底的沉积物进行清掏，应用起来快捷方便。本实用新型猪舍化粪池污水再处理装置，占地面积小、建造成本低廉，可在不影响原有化粪池的正常使用的情况下，作为增设辅助设施，进一步处理污水，改善污水的水质。
