申请日2010.10.27
公开(公告)日2011.04.27
IPC分类号C02F9/14
摘要
一种一体式生物沸石床-膜生物反应器污水处理装置，包括一开口的容器，容器内部用隔板分隔的两边分别设置有装填天然沸石填料并与进水管相导通的生物沸石床单元和与出水管相导通的膜生物反应器单元，所述的隔板悬置于容器内，将生物沸石床单元和膜生物反应器单元结合在一起，提供一套适用于工业污水处理的氨氮吸附能力强、结构简单紧凑的污水处理装置，且具有对污水中固液分离效果好以及对于难降解的有机大分子物质降解时间长而降解充分的优点。
翻译权利要求书
1.一体式生物沸石床-膜生物反应器污水处理装置，包括一开口的容器，其特征在于：容器内部用隔板(5)分隔的两边分别设置有装填天然沸石填料并与进水管(1)相导通的生物沸石床单元(4)和与出水管(8)相导通的膜生物反应器单元(7)，所述的隔板(5)悬置于容器内。
2.根据权利要求1所述的一体式生物沸石床-膜生物反应器污水处理装置，其特征在于：所述的生物沸石床单元(4)和膜生物反应器单元(7)的下方均设置有曝气装置(9)。
3.根据权利要求1或权利要求2所述的一体式生物沸石床-膜生物反应器污水处理装置，其特征在于：所述生物沸石床单元(4)从下往上依次为与进水管(1)相导通的进水缓冲区(2)、承托层(3)和填料层，其高度比为1∶1∶5，进水缓冲区(2)、承托层(3)和填料层之间由多孔隔板隔开，其中填料层内填充天然沸石。
4.根据权利要求1或权利要求2所述的一体式生物沸石床-膜生物反应器污水处理装置，其特征在于：所述的生物沸石床单元(4)和膜生物反应器单元(7)的体积比为1∶3。
5.根据权利要求1或权利要求2所述的一体式生物沸石床-膜生物反应器污水处理装置，其特征在于：所述的生物沸石床单元(4)以粒径为3-5mm的天然沸石为载体填料。
6.根据权利要求1或权利要求2所述的一体式生物沸石床-膜生物反应器污水处理装置，其特征在于：所述的膜生物反应器单元(7)为竖直式。
说明书
一体式生物沸石床-膜生物反应器污水处理装置
技术领域
本发明属于污水处理技术领域，具体涉及一体式生物沸石床-膜生物反应器污水处理装置。
背景技术
目前在生物技术运用于污水处理方面，生物沸石床或者膜生物反应器技术是广泛采用的两种污水处理装置，由于二者是分离开来进行污水处理，单纯使用生物沸石床污水处理装置，存在污水中固液分离效果差，以及对难降解的有机大分子物质降解不充分的缺点;而单纯使用膜生物反应器污水处理装置，对污水的高浓度氨氮自适应调节能力差导致对其高浓度氨氮处理能力差。另外，现在单独使用的生物沸石床污水处理装置或者膜生物反应器污水处理装置的体积普遍较大，对于其建造、安装以及运行存在诸多不便。
发明内容
为了克服上述现有技术存在的不足，本发明的目的在于提供一种一体式生物沸石床-膜生物反应器污水处理装置，将生物沸石床单元和膜生物反应器单元结合在一起，提供一套适用于工业污水处理的氨氮吸附能力强、结构简单紧凑的污水处理装置，且具有污水固液分离效果好以及对于难降解的有机大分子物质降解充分的优点。
为了达到上述目的，本发明所采用的技术方案是：

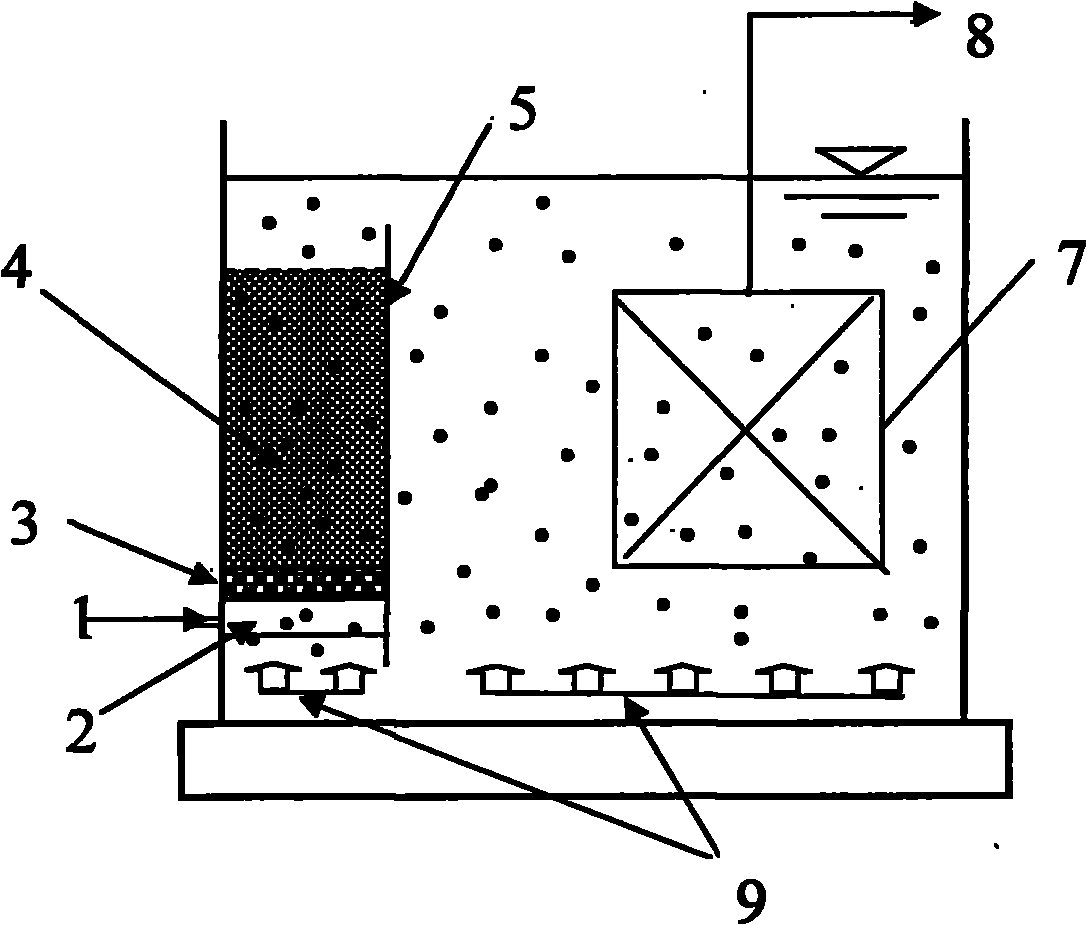

一体式生物沸石床-膜生物反应器污水处理装置，包括一开口的容器，容器内部用隔板5分隔的两边分别设置有装填天然沸石填料并与进水管1相导通的生物沸石床单元4和与出水管8相导通的膜生物反应器单元7，所述的隔板5悬置于容器内。
所述的生物沸石床单元4和膜生物反应器单元7的下方均设置有曝气装置9。
所述生物沸石床单元4从下往上依次为与进水管1相导通的进水缓冲区2、承托层3和填料层，其高度比为1∶1∶5，进水缓冲区2、承托层3和填料层之间由多孔隔板隔开，其中填料层内填充天然沸石。
所述的生物沸石床单元4和膜生物反应器单元7的体积比为1∶3。
所述的生物沸石床单元4以粒径为3-5mm的天然沸石为载体填料。
所述的膜生物反应器单元7为竖直式。
通过将生物沸石床单元4和膜生物反应器单元7结合在一起，提供一套适用于工业污水处理的氨氮吸附能力强、结构简单紧凑的污水处理装置，且具有污水固液分离效果好以及对于难降解的有机大分子物质降解时间长而降解充分的优点。
