申请日2011.04.25
公开(公告)日2011.12.14
IPC分类号B01D61/00
摘要
本实用新型公开了一种共聚树脂废水处理回收装置，包括回收装置壳体，该回收装置壳体的内部为透过腔，在透过腔内设置有若干支外径1～2mm的空心管状中空纤维，中空纤维只能透过小分子颗粒而不能透过大分子颗粒;回收装置壳体为一筒形体，在其两端设有收口段，收口段与筒形体之间通过法兰相互连接，将收口段的一端设为废水进口，另一端设为浓缩液出口，在靠近筒形体一端的侧面设置有第一透过水出口，在靠近筒形体另一端的侧面设置有第二透过水出口;在废水进口与第一透过水出口之间设置有左隔板，在浓缩液出口与第二透过水出口之间设置有右隔板。该装置的运行方式是连续性的，工艺流程短;废水进入装置后边分离边回用，可实现了零排放。
权利要求书

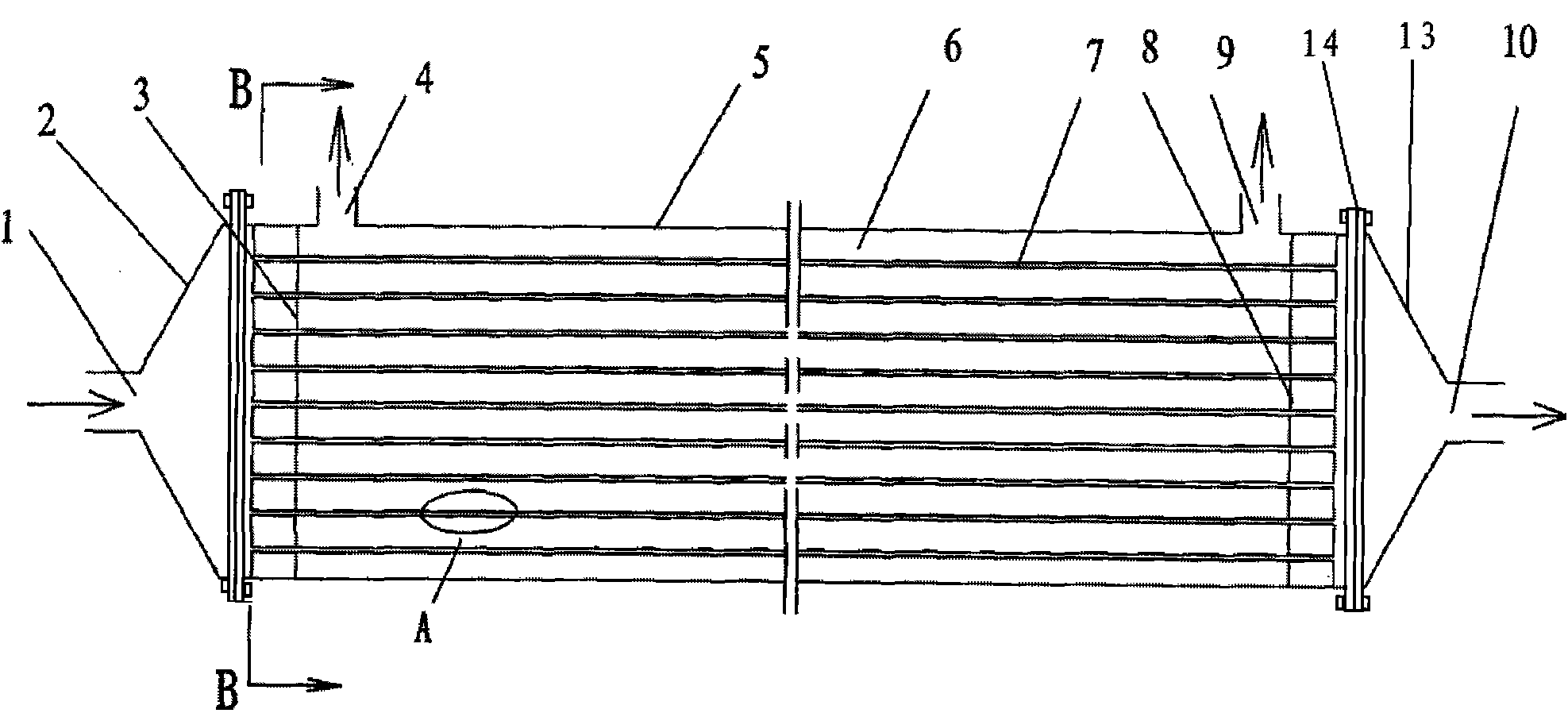

1.一种共聚树脂废水处理回收装置，包括回收装置壳体(5)，其 特征在于，所述回收装置壳体(5)的内部为透过腔(6)，在所述透过腔(6) 内设置有若干支外径1～2mm的空心管状中空纤维(7)，所述中空纤维 只能透过小分子颗粒(12)而不能透过大分子颗粒(11);所述回收装置 壳体(5)为一筒形体，在其两端设有收口段(13)，所述收口段与所述筒 形体之间通过法兰(14)相互连接，将所述收口段的一端设为废水进口 (1)，另一端设为浓缩液出口(10)，在靠近筒形体一端的侧面设置有第 一透过水出口(4)，在靠近筒形体另一端的侧面设置有第二透过水出口 (9);在废水进口(1)与第一透过水出口(4)之间设置有左隔板(3)，在浓 缩液出口(10)与第二透过水出口(9)之间设置有右隔板(8)。
2.如权利要求1所述的共聚树脂废水处理回收装置，其特征在于， 所述小分子颗粒(12)为数千～数万分子量的物质，所述大分子颗粒(11) 为数十万～数百万分子量的物质。
3.如权利要求1所述的共聚树脂废水处理回收装置，其特征在于， 所述废水进口(1)中废水的流量为400～500L/m2.h;压力为0.7～ 0.15Mpa;透过水流量为18～20L/m2.h。
4.如权利要求1所述的共聚树脂废水处理回收装置，其特征在于， 废水的pH为2.5～3.0。
说明书
一种共聚树脂废水处理回收装置
技术领域
本实用新型涉及一种离心废水处理回收设备，具体地说是一种用 于氯乙烯与醋酸乙烯共聚树脂的共聚树脂废水处理回收装置。
背景技术
在现有技术中，氯乙烯与醋酸乙烯共聚树脂所产生废水的处理， 通常采用下述方法：向废水中投加专用沉淀剂，将乳浊液中的固体与 液体进行分离，取上层澄清液再经生化处理，处理后的澄清液直接排 放，固体沉淀物则外运委托其它单位处理。
这种处理方式的缺陷是：废水不仅没有利用，而且固、液中的有 害物质转移，对环境不利，处理成本较高。
实用新型内容
本实用新型的目的在于克服现有技术中存在的缺陷，提供一种可 以回收废水中有用物质，同时可避免污染环境的共聚树脂废水处理回 收装置。
为实现上述目的，本实用新型的技术方案是提供了一种共聚树脂 废水处理回收装置，包括回收装置壳体，其特征在于，所述回收装置 壳体的内部为透过腔，在所述透过腔内设置有若干支外径1～2mm的空 心管状中空纤维，所述中空纤维只能透过小分子颗粒而不能透过大分 子颗粒;所述回收装置壳体为一筒形体，在其两端设有收口段，所述 收口段与所述筒形体之间通过法兰相互连接，将所述收口段的一端设 为废水进口，另一端设为浓缩液出口，在靠近筒形体一端的侧面设置 有第一透过水出口，在靠近筒形体另一端的侧面设置有第二透过水出 口;在废水进口与第一透过水出口之间设置有左隔板，在浓缩液出口 与第二透过水出口之间设置有右隔板。
在本实用新型中，所述小分子颗粒为数千～数万分子量的物质， 所述大分子颗粒为数十万～数百万分子量的物质。
在本实用新型中，所述废水进口中废水的流量为400～500L/m2.h; 压力为0.7～0.15Mpa;透过水流量为18～20L/m2.h。
在本实用新型中，废水的pH为2.5～3.0。
本实用新型的优点和有益效果在于：由于该装置的运行方式是连 续性的，工艺流程短;废水进入装置后边分离边回用，将废水全部回 收，既节省了生产成本，又实现了零排放，真正达到了绿色生产。并 且设备少，体积小，占地面积小;全自动运行，一次性输水，电耗省， 总运行费用低，处理费用低。
