申请日2011.04.25
公开(公告)日2011.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种高杂质污水净化处理装置，属于生活、生产污水处理领域，解决了高杂质污水对污水处理设备使用寿命的影响问题。包括顺水流方向依次排列的厌氧池、好氧池、净化池、沉淀池和过滤池，其中所述的厌氧池上方设有污水排水管;好氧池和厌氧池、净化池之间的隔墙中下部分别设置的是导流口和导水管;净化池内放有填料、并与沉淀池之间设有溢水挡板;沉淀池与过滤池之间的隔墙中上部也设置有导流口，过滤池内安装有过滤膜机组、池壁外侧底部开设出水管。本实用新型是在原有污水处理装置中的过滤膜机组之前增加了一个净化池和沉淀池，以此少了经过滤膜机组的污泥等杂质含量，从而保护并延长了污水处理设备的使用寿命。
权利要求书

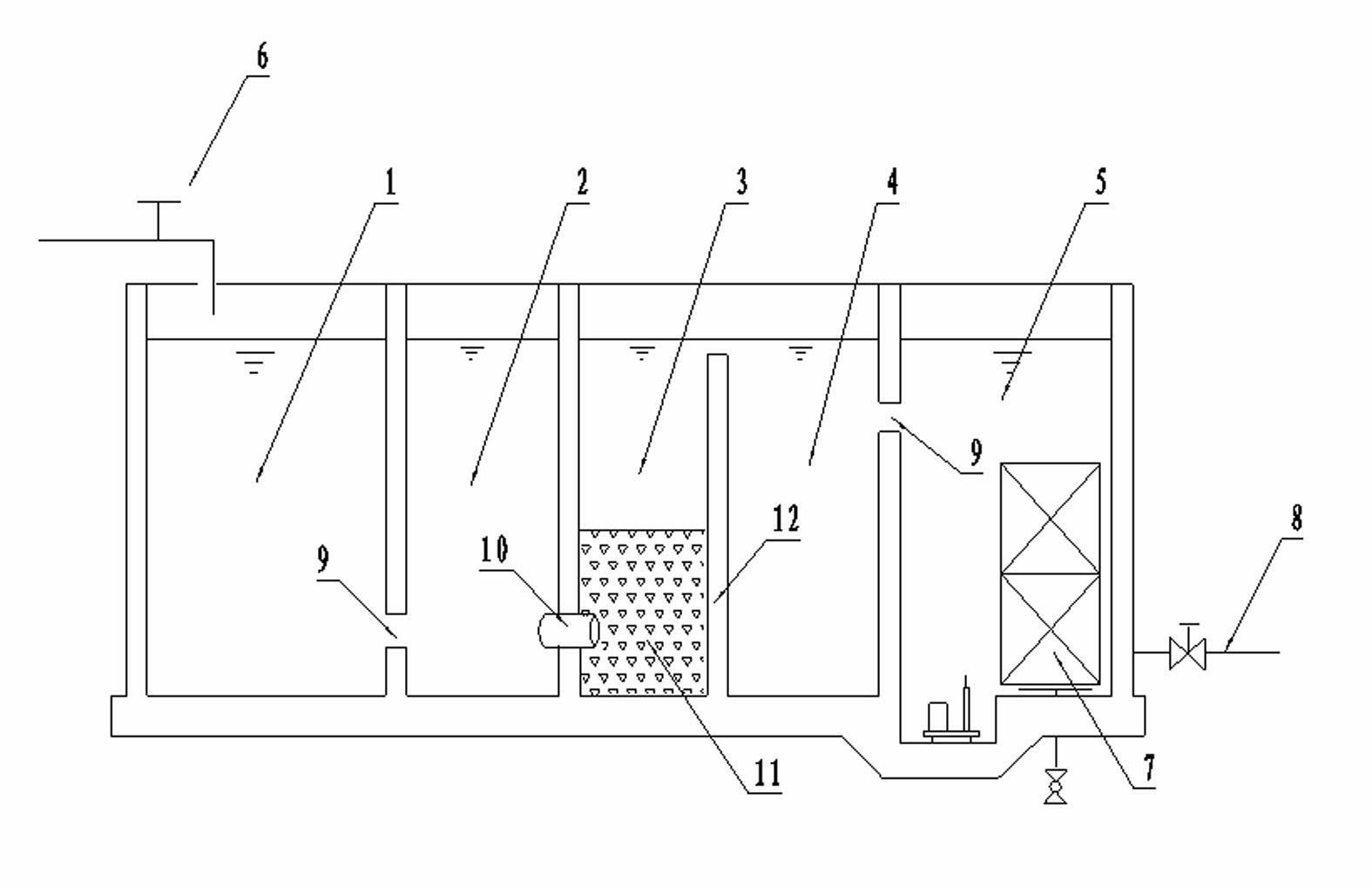

1.一种高杂质污水净化处理装置，包括顺水流方向依次排列的厌氧池(1)、好氧池(2)、净化池(3)、沉淀池(4)和过滤池(5)，其特征在于所述的厌氧池(1)上方设有污水排水管(6);好氧池(2)和厌氧池(1)、净化池(3)之间的隔墙中下部分别设置的是导流口(9)和导水管(10);净化池(3)内放有填料(11)、并与沉淀池(4)之间设有溢水挡板(12);沉淀池(4)与过滤池(5)之间的隔墙中上部也设置有导流口(9)，过滤池(5)内安装有过滤膜机组(7)、池壁外侧底部开设出水管(8)。
2.根据权利要求1所述的高杂质污水净化处理装置，其特征是所述的净化池(3)的尺寸为15mx15mx2m，沉淀池(4)的尺寸为10mx20mx2m。
3.根据权利要求1或2所述的高杂质污水净化处理装置，其特征是所述的填料(11)为80-90目的石英砂石。
说明书
高杂质污水净化处理装置
技术领域
本实用新型涉及生活、生产污水处理领域，具体涉及一种高杂质污水净化处理装置。
背景技术
目前，随着企业全自动机械化生产的逐步完善，生产量较以前有了大幅度的提高，但是其排放的废弃物也随之增加，其中生产污水占相当大的比例。若将这些污水直接排放，不仅会造成环境的污染，而且还是对资源的一种浪费，所以一般的企业都开设有污水处理厂，但是生产污水的杂质含量较高，会严重影响了污水处理设备的使用寿命等，这样在一定程度上就增加了企业在废水处理上的运行费用，同时还会影响企业正常的生产秩序。
发明内容
本实用新型的目的是针对高杂质污水会严重影响污水处理设备的使用寿命等问题，而提供了一种高杂质污水净化处理装置。该装置是在原有污水处理装置的基础上，在过滤膜机组前增加一个净化池和沉淀池，减少了经过滤膜机组的污泥等杂质含量，降低了膜机组的运行负荷，从而保护了污水处理设备的使用寿命。
本实用新型是通过以下技术方案实现的：
一种高杂质污水净化处理装置, 包括顺水流方向依次排列的厌氧池、好氧池、净化池、沉淀池和过滤池，其中所述的厌氧池上方设有污水排放管道;好氧池和厌氧池、净化池之间的隔墙中下部分别设置的是导流口和导水管;净化池内放有填料并且净化池与沉淀池之间设有溢水挡板;沉淀池与过滤池之间的隔墙中上部也设置有导流口，过滤池内安装有过滤膜机组、池壁外侧底部开设出水管。
所述的净化池的尺寸为15mx15mx2m(深)，沉淀池的尺寸为10mx20mx2m(深);净化池内的过滤填料为深1m的80-90目的石英砂石。
工作时，生产污水由排水管道排入厌氧池内，在该池内进行第一步净化处理，具体为污水中的杂质进行磷的释放;接着污水通过导流口进入好氧池内进行第二步净化处理，好氧池内的微生物将污水中的有机物杂质分解为CO2、水及其他物质，氨氮转化为硝酸盐和亚硝酸盐等;然后污水通过导水管进入带有填料的净化池，这些填料很好的将污水中的细微悬浮物阻拦下来，进一步净化了污水;通过填料的污水经溢水挡板流入沉淀池内，进行沉降处理;最后污水进入过滤池内，被过滤膜机组过滤后经出水管排出。
本实用新型在原有污水处理装置中的过滤膜机组前增设了净化池和沉淀池，减少了经过滤膜机组的污泥等杂质含量，从而有效地保护了污水处理设备，延长了使用寿命，为企业节约了费用。该实用新型结构简单、易于操作、去污净化能力强，便于大范围的推广应用。
