申请日2011.04.25
公开(公告)日2011.12.07
IPC分类号A01G33/00; A01K63/00
摘要
一种新型排污水生物养殖水槽，包括水槽、排污管、排水管和注水口，其特征在于：所述排污管呈L型，设置在水槽的内部，在排污管的竖直方向上的管壁外嵌套有一个外套管，所述外套管的底部和水槽相通，所述排污管的上部端口与所述外套管相通，注水口位于水槽的上部，所述排水管设置有排水口，所述排水口位于水槽的外侧面的上方。并且改善水生物养殖环境，净化生物的养殖空间，提高了水资源的有效利用率，节省了人力物力，从而提高了效率。
权利要求书
1.一种新型排污水生物养殖水槽，包括水槽、排污管、排水管和注水口， 其特征在于：所述排污管呈L型，设置在水槽的内部，在排污管的竖直方向上 的管壁外嵌套有一个外套管，所述外套管的底部和水槽相通，所述排污管的上 部端口与所述外套管相通，注水口位于水槽的上部，所述排水管设置有排水口， 所述排水口位于水槽的外侧面的上方。
2.根据权利要求1所述的新型排污水生物养殖水槽，其特征在于：所述水 槽的底部为一伞形斜面，所述伞形斜面的中心为最低点。
3.根据权利要求1或2所述的新型排污水生物养殖水槽，其特征在于：所 述水槽为聚丙烯材料。
4.根据权利要求1或2所述的新型排污水生物养殖水槽，其特征在于：所 述排污管为聚丙烯材料。
5.根据权利要求1或2所述的新型排污水生物养殖水槽，其特征在于：所 述外套管和排水管为聚丙烯材料。
说明书
一种新型排污水生物养殖水槽
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种新型排污水生物养殖水 槽。
背景技术
传统的塑料或木塑塑化装置，管路设置不合理，污物和杂质排泄不干净， 水生物养殖环境差，不利于水生物的健康养殖。整体换水时费时费力，效率低， 不利于水资源循环利用，不利于节能，提高了成本，加大了工作的难度。
发明内容
本实用新型克服了现有技术的不足，提出了一种新型排污水生物养殖水槽， 所述养殖水槽通过改变管路设计，不仅可以排出槽底的水生物的排泄物，还可 以排出漂浮在水面上的泡沫和杂质，不用经常整体更换水，可循环利用水体资 源，整个改善设计具备良好的扩展性。并且改善水生物养殖环境，净化生物的 养殖空间，提高了水资源的有效利用率，节省了人力物力，从而提高了效率。

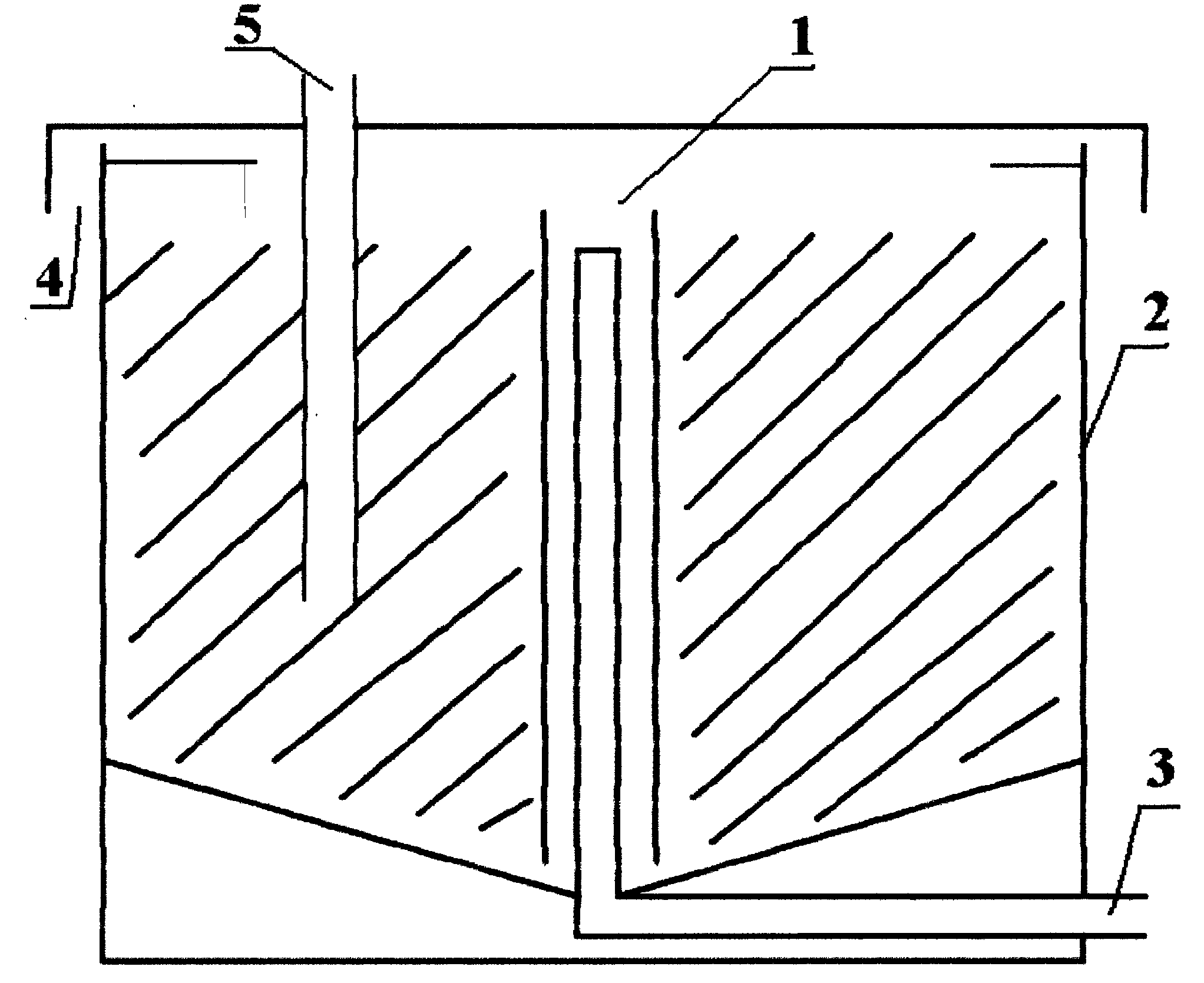

本实用新型的技术方案为：一种新型排污水生物养殖水槽，包括水槽、排 污管、排水管和注水口，所述排污管呈L型，设置在水槽的内部，在排污管的 竖直方向上的管壁外嵌套有一个外套管，所述外套管的底部和水槽相通，所述 排污管的上部端口与所述外套管相通，注水口位于水槽的上部，所述排水管设 置有排水口，所述排水口位于水槽的外侧面的上方。
所述水槽的底部为一伞形斜面，所述伞形斜面的中心为最低点。
所述水槽为聚丙烯材料。
所述排污管为聚丙烯材料。
所述外套管和排水管为聚丙烯材料。
本实用新型具有如下有益效果：
本实用新型涉及的水槽的出水设计，可以既从底部排污，又可以从水面排 掉浮沫和杂质的排污功能，有效地节省了人力物力，更方便有效，提高了水的 洁净度，净化了生物的养殖空间，提高了工作效率，也提高了水资源的有效利 用率。
