申请日2012.12.10
公开(公告)日2013.06.05
IPC分类号C02F1/24
摘要
一种溶气浮选式污水处理装置，涉及污水处理技术领域，所解决的是提高净化效果、清水出水量，及延长污泥清理周期的技术问题。该装置包括物料池、溶气池、污水泵、空压机、浮选处理池;所述污水泵的进水口分别接到外部污水源及物料池，污水泵的出水口及空压机的高压气体输出口分别接到溶气池的污水入口;所述浮选处理池的池腔由一挡板分隔成两个顶部连通的子腔，分别为进水腔及泥水分离腔;所述进水腔由一填料层分隔成上下两个分区，进水腔的污水入口位于填料层下方，并经一进水阀接到溶气池的污水出口;所述泥水分离腔由一隔泥层分隔成上下两个分区，其顶部设有隔泥槽，其腔壁上设有低于隔泥层的出水口。本实用新型提供的装置，适用于污水处理。
权利要求书
1.一种溶气浮选式污水 处理装置，包括物料池、溶气池、污水泵、空压机、浮选处理池;
所述溶气池是一封闭的罐体，溶气池的顶部设有一污水入口，溶气池的下部设有污水出口，溶气池的池底设有排污口;
所述污水泵的进水口接到外部污水源，并经一投料阀接到物料池，污水泵的出水口接到溶气池的污水入口;
所述空压机的高压气体输出口经一压力调节阀接到溶气池的污水入口;
其特征在于：所述浮选处理池的池腔由一挡板分隔成一左一右两个子腔，其中的一个子腔为进水腔，另一个子腔为泥水分离腔，该两个子腔的顶部连通，且两个子腔的腔底均设有污泥斗;
所述浮选处理池的进水腔由一透水的填料层分隔成一上一下两个分区，进水腔的腔壁上设有一污水入口，该污水入口位于填料层下方，并经一进水阀接到溶气池的污水出口，所述填料层由多个筛网交叉层叠而成;
所述浮选处理池的泥水分离腔由一透水的隔泥层分隔成一上一下两个分区，泥水分离腔的顶部设有隔泥槽，泥水分离腔的腔壁上设有出水口，所述隔泥层低于隔泥槽且高于泥水分离腔腔壁上的出水口，所述隔泥槽的槽底设有排泥口。
说明书
溶气浮选式污水处理装置
技术领域
本实用新型涉及污水处理技术，特别是涉及一种溶气浮选式污水处理装置的技术。
背景技术
溶气浮选技术是一种采用浮选法来处理污水的技术，该技术除了用于去除污水中处于乳化状态的油以外，还广泛应用于除去污水中密度接近于水的微细悬浮颗粒状态的杂质，其原理是设法使水中产生大量的微气泡，以形成水、气及被去除物质的三相混合体，在界面张力、气泡上升浮力和静水压力差等多种力的共同作用下，促进微细气泡粘附在被去除的微小杂质上后，因粘合体密度小于水而上浮到水面，从而使水中杂质被分离去除。
目前，应用溶气浮选技术处理污水时，都是将含有大量气泡及药物的污水直接注入浮选处理池的，这种处理方式存在着以下缺陷：1)污水中经常会含有较大的气泡，使得水体扰动较大，而且大气泡也容易因扰动而破裂，其裹挟的颗粒也会再度溶于水中，使得最终出水中带泥量较多，水体净化效果较差。2)在浮选处理池内，污泥区与清水区之间的分离区较厚，影响了清水区的厚度，一方面影响清水的出水量，另一方面池底污泥的清理周期也较短。
实用新型内容
针对上述现有技术中存在的缺陷，本实用新型所要解决的技术问题是提供一种水体净化效果好，且清水出水量高，污泥清理周期长的溶气浮选式污水处理装置。

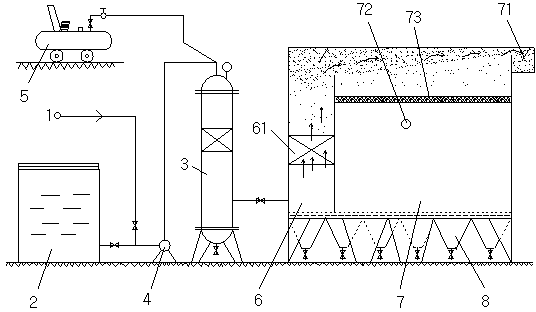

为了解决上述技术问题，本实用新型所提供的一种溶气浮选式污水处理装置，包括物料池、溶气池、污水泵、空压机、浮选处理池;
所述溶气池是一封闭的罐体，溶气池的顶部设有一污水入口，溶气池的下部设有污水出口，溶气池的池底设有排污口;
所述污水泵的进水口接到外部污水源，并经一投料阀接到物料池，污水泵的出水口接到溶气池的污水入口;
所述空压机的高压气体输出口经一压力调节阀接到溶气池的污水入口;
其特征在于：所述浮选处理池的池腔由一挡板分隔成一左一右两个子腔，其中的一个子腔为进水腔，另一个子腔为泥水分离腔，该两个子腔的顶部连通，且两个子腔的腔底均设有污泥斗;
所述浮选处理池的进水腔由一透水的填料层分隔成一上一下两个分区，进水腔的腔壁上设有一污水入口，该污水入口位于填料层下方，并经一进水阀接到溶气池的污水出口，所述填料层由多个筛网交叉层叠而成;
所述浮选处理池的泥水分离腔由一透水的隔泥层分隔成一上一下两个分区，泥水分离腔的顶部设有隔泥槽，泥水分离腔的腔壁上设有出水口，所述隔泥层低于隔泥槽且高于泥水分离腔腔壁上的出水口，所述隔泥槽的槽底设有排泥口。
本实用新型提供的溶气浮选式污水处理装置，利用浮选处理池进水腔内的填料层分割水体中的大气泡，并对水体的流速起到了缓冲作用，从而增加了水体的稳定性，减少了水体的扰动，而且在浮选处理池的泥水分离腔内设有隔泥层，通过隔泥层可将水体中的污泥挡隔在泥水分离腔上部，使得进入清水区的污泥大量的减少，清水区的厚度也较厚，具有水体净化效果好，清水出水量高，污泥清理周期长的特点。
