申请日2011.12.30
公开(公告)日2012.08.29
IPC分类号C02F9/04
摘要
本实用新型提供一种市政污水过滤装置，包括进水口;筒状过滤部，该过滤部上部设置有过滤网;直管部;筒状净化部，该净化部与所述过滤部平行布置，且下部经由直管部而与所述过滤部连通;底盖部，该底盖部是有底筒状，且上端设置有从侧壁向外伸出的第一法兰;用于封盖所述净化部上端的上盖;以及排水口，设置在净化部上端，其特征在于，所述净化部下端设置有从侧壁向外伸出的第二法兰，用于与第一法兰配合;所述净化部中设置有净化芯和具有喷孔的净化发生器。其使用方便，效率高，并且能够容易地清理沉积污物。
权利要求书
1.一种市政污水过滤装置，包括：
进水口;
筒状过滤部，该过滤部上部设置有过滤网;
直管部;
筒状净化部，该净化部与所述过滤部平行布置，且下部经由直管 部而与所述过滤部连通;
底盖部，该底盖部是有底筒状，且上端设置有从侧壁向外伸出的 第一法兰;
用于封盖所述净化部上端的上盖;以及
排水口，设置在净化部上端，
其特征在于，
所述净化部下端设置有从侧壁向外伸出的第二法兰，用于与第一 法兰配合;以及
所述净化部中设置有净化芯和具有喷孔的净化发生器。
2.根据权利要求1所述的市政污水过滤装置，其特征在于，所述 底盖部的第一法兰与净化部的第二法兰螺栓配合，与所述直管部卡合。
3.根据权利要求1所述的市政污水过滤装置，其特征在于，所述 净化发生器包括位于净化部中心的中心部和以预定间隔均匀地布置在 净化部的圆周方向上的多个四周部，多个喷孔均匀地设置在该中心部 和四周部中。
说明书
市政污水过滤装置
技术领域
本实用新型涉及一种市政污水过滤装置，更具体地，涉及一种便 于清洗且能够充分消除市政污水中的污物或有毒物质的市政污水过滤 装置。
背景技术
伴随着我国经济迅速发展，其所引发的环境和污染问题也越来越 引人关注，尤其是在城市化建设飞速发展的现在，城市市政污水排放 已是我国城市水的主要污染源，城市市政污水处理是当前和今后城市 节水和城市水环境保护工作的重中之重，因此，如何处理市政污水设 施向建设，以成为城市基础设施的重要内容，而且是急不可待的事情。
总的来说，未处理的市政污水中含有大量的生活垃圾，并且其中 通常含有大量有毒害的化学物质或有机物，为了确保排放到自然界中 的污水不污染环境，甚至可以循环利用于其它的用途，必须进行污水 的处理。然而，目前存在的污水过滤装置在长期使用时，污物易堆积， 但拆卸清洗工作十分复杂，人工成本高，由此还会引发排水不顺畅的 问题。
实用新型内容
针对现有问题，本实用新型的目的是提供一种市政污水过滤装置， 其能够滤除生活垃圾，并且过滤掉有机物或有害化学物质。此外，本 实用新型的市政污水过滤装置还便于及时清除沉积的污物，使得排水 顺畅。
根据本实用新型的市政污水过滤装置包括：

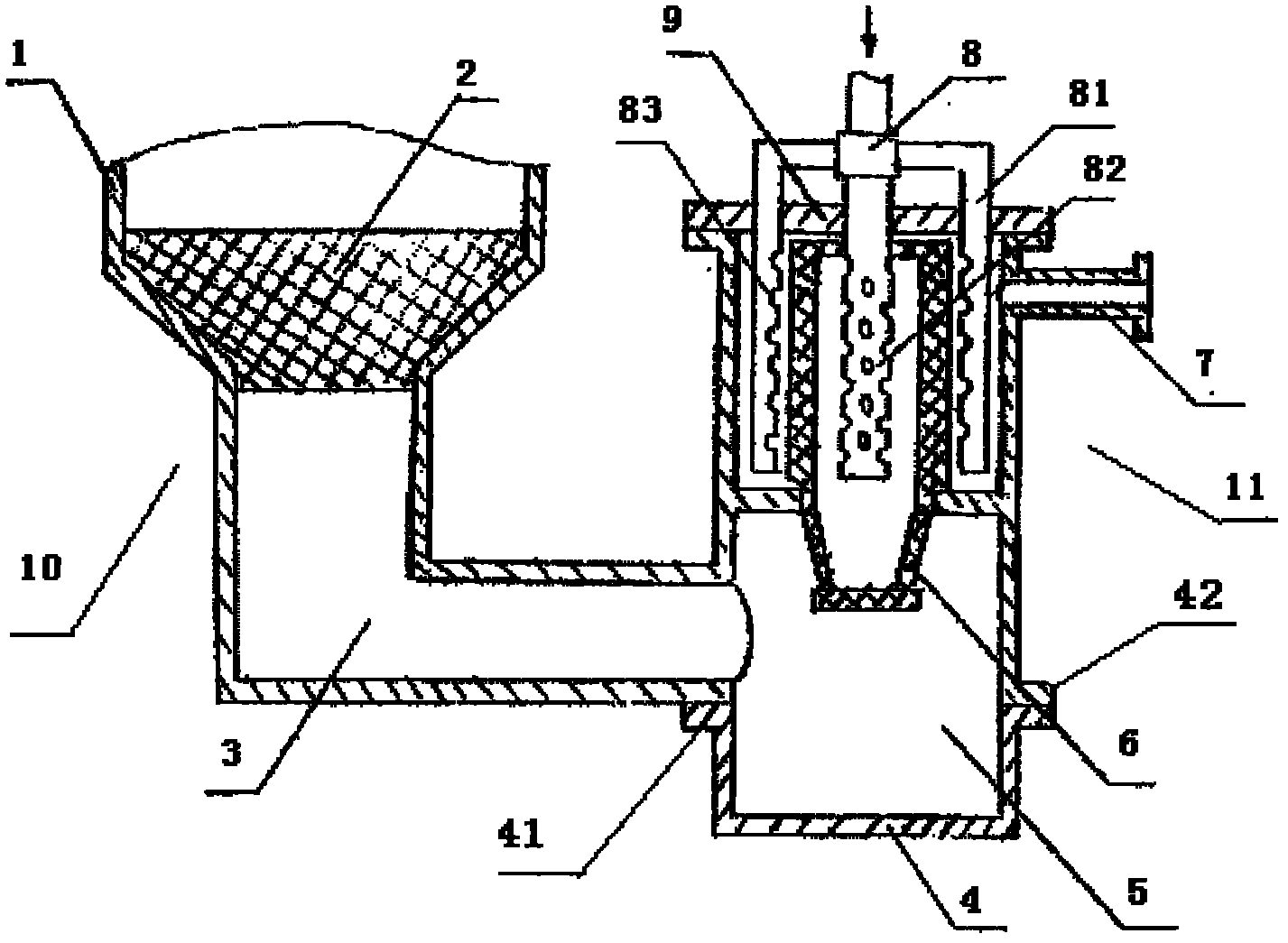

进水口;筒状过滤部，该过滤部上部设置有过滤网;直管部;筒 状净化部，该净化部与所述过滤部平行布置，且下部经由直管部而与 所述过滤部连通;底盖部，该底盖部是有底筒状，且上端设置有从侧 壁向外伸出的第一法兰;用于封盖所述净化部上端的上盖;以及排水 口，设置在净化部上端，其特征在于，所述净化部下端设置有从侧壁 向外伸出的第二法兰，用于与第一法兰配合;所述净化部中设置有净 化芯和具有喷孔的净化发生器。
其中，所述底盖部的第一法兰与净化部的第二法兰螺栓配合，与 所述直管部卡合。
其中所述净化发生器包括位于净化部中心的中心部和以预定间隔 均匀地布置在净化部的圆周方向上的多个四周部。
通过上述市政污水过滤装置，可以有效的处理过滤污水。
