申请日2013.11.01
公开(公告)日2014.06.25
IPC分类号B01D33/50
摘要
本实用新型涉及一种过滤系统，尤其涉及一种用于染整污水的全自动环保型反冲洗过滤系统。上壳腔的上部设有传动部件，传动部件中的传动轴伸至上壳腔中，上壳腔的底部与下壳腔相固定，上壳腔中设有与传动轴相固定的套轴，套轴的上端设有上固定板，套轴的中端设有下固定板，套轴向下伸至下壳腔中，套轴的底部设有固定座，固定座中设有延伸出下壳腔的排污管，上固定板与下固定板间设有均匀分布的过滤筒，下固定板中设有与套轴相连通的反冲臂管，下壳腔的侧壁设有与反冲臂管相连通的进水口，上壳腔的外侧壁设有与上壳腔相连通的出水口。用于染整污水的全自动环保型反冲洗过滤系统结构紧凑，过滤精度高，保护环境。
权利要求书

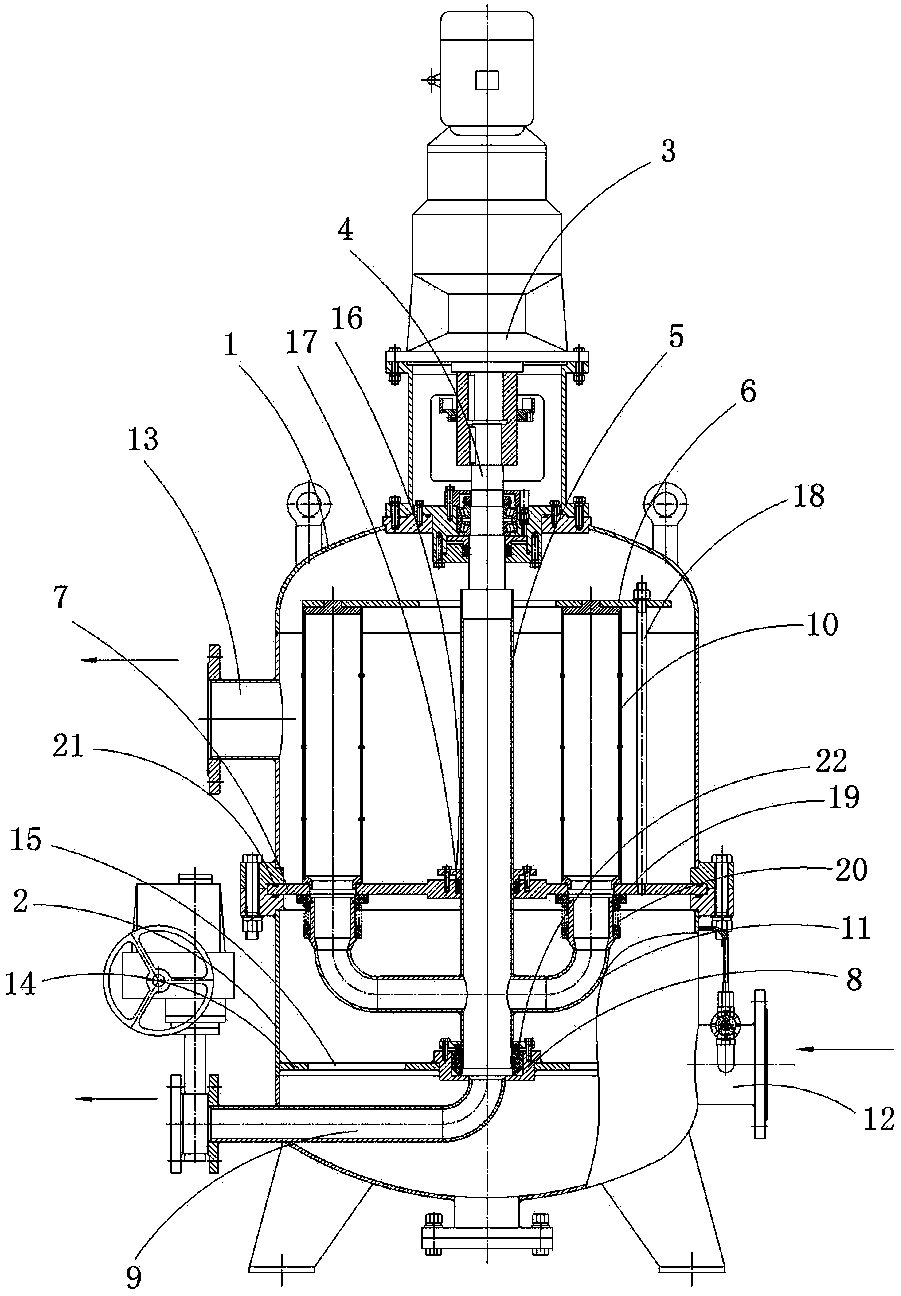

1.一种用于染整污水的全自动环保型反冲洗过滤系统，其特征在于：包括上壳腔(1)和下壳腔(2)，所述的上壳腔(1)的上部设有传动部件(3)，所述的传动部件(3)中的传动轴(4)伸至上壳腔(1)中，所述的上壳腔(1)的底部与下壳腔(2)相固定，所述的上壳腔(1)中设有与传动轴(4)相固定的套轴(5)，所述的套轴(5)的上端设有上固定板(6)，所述的套轴(5)的中端设有下固定板(7)，所述的套轴(5)向下伸至下壳腔(2)中，所述的套轴(5)的底部设有固定座(8)，所述的固定座(8)中设有延伸出下壳腔(2)的排污管(9)，所述的上固定板(6)与下固定板(7)间设有均匀分布的过滤筒(10)，所述的下固定板(7)中设有与套轴(5)相连通的反冲臂管(11)，所述的过滤筒(10)、反冲臂管(11)、套轴(5)、排污管(9)相连通，所述的下壳腔(2)的侧壁设有与反冲臂管(11)相连通的进水口(12)，所述的上壳腔(1)的外侧壁设有与上壳腔(1)相连通的出水口(13)。
2.根据权利要求1所述的用于染整污水的全自动环保型反冲洗过滤系统，其特征在于：所述的下固定板(7)的外边缘设在上壳腔(1)与下壳腔(2)间，所述的固定座(8)的外侧壁与下壳腔(2)的内壁间通过通孔板(14)相固定，所述的通孔板(14)中设有与进水口(12)相连通的通孔(15)。
3.根据权利要求1或2所述的用于染整污水的全自动环保型反冲洗过滤系统，其特征在于：所述的下固定板(7)与套轴(5)间通过轴承座(16)相定位，所述的下固定板(7)与套轴(5)通过轴承(17)相转动，轴承(17)通过轴承座(16)相压接;所述的上固定板(6)与下固定板(7)间通过拉杆(18)相固定;所述的反冲臂管(11)与下固定板(7)通过调节座(19)相固定，所述的调节座(19)与反冲臂管(11)间通过弹簧(20)相弹性调节。
4.根据权利要求1或2所述的用于染整污水的全自动环保型反冲洗过滤系统，其特征在于：所述的下固定板(7)与上壳腔(1)和下壳腔(2)间分别通过密封圈(21)相密封，所述的固定座(8)与套轴(5)间通过填料密封层(22)相密封。
说明书
用于染整污水的全自动环保型反冲洗过滤系统
技术领域
本实用新型涉及一种过滤系统，尤其涉及一种用于染整污水的全自动环保型反冲洗过滤系统。
背景技术
现有技术中在染整的过程中，往往会产生很多含有杂质的水，如果通过简单的过渡，就向外排出，会造成环境的污染，同时造成资源的浪费。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，能最大限度的过滤污水中的杂质，节省能源浪费，同时保护环境的用于染整污水的全自动环保型反冲洗过滤系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于染整污水的全自动环保型反冲洗过滤系统，包括上壳腔和下壳腔，所述的上壳腔的上部设有传动部件，所述的传动部件中的传动轴伸至上壳腔中，所述的上壳腔的底部与下壳腔相固定，所述的上壳腔中设有与传动轴相固定的套轴，所述的套轴的上端设有上固定板，所述的套轴的中端设有下固定板，所述的套轴向下伸至下壳腔中，所述的套轴的底部设有固定座，所述的固定座中设有延伸出下壳腔的排污管，所述的上固定板与下固定板间设有均匀分布的过滤筒，所述的下固定板中设有与套轴相连通的反冲臂管，所述的过滤筒、反冲臂管、套轴、排污管相连通，所述的下壳腔的侧壁设有与反冲臂管相连通的进水口，所述的上壳腔的外侧壁设有与上壳腔相连通的出水口。
作为优选，所述的下固定板的外边缘设在上壳腔与下壳腔间，所述的固定座的外侧壁与下壳腔的内壁间通过通孔板相固定，所述的通孔板中设有与进水口相连通的通孔。
作为优选，所述的下固定板与套轴间通过轴承座相定位，所述的下固定板与套轴通过轴承相转动，轴承通过轴承座相压接;所述的上固定板与下固定板间通过拉杆相固定;所述的反冲臂管与下固定板通过调节座相固定，所述的调节座与反冲臂管间通过弹簧相弹性调节。
作为优选，所述的下固定板与上壳腔和下壳腔间分别通过密封圈相密封，所述的固定座与套轴间通过填料密封层相密封。
因此，本实用新型的用于染整污水的全自动环保型反冲洗过滤系统，结构紧凑，过滤精度高，保护环境。
