申请日2013.11.01
公开(公告)日2014.05.28
IPC分类号C02F3/32
摘要
本实用新型提供一种填料模块化人工湿地污水处理系统，包括混凝土池体、将污水引进所述池体内的进水系统和将净水引出所述池体的出水系统，其特征在于：所述池体内装填若干个顺序排列布置多孔状壁的模块;所述模块内填充人工湿地填料。本实用新型将按一定比例混合好的混合填料回填到模块中，实现规模生产模块化填料，便于填料施工安装，而且模块可以设计成多种尺寸，可根据实际需要订制，从而可以有效降低人工回填的成本，而且填料堵塞后可以换填方便。
权利要求书

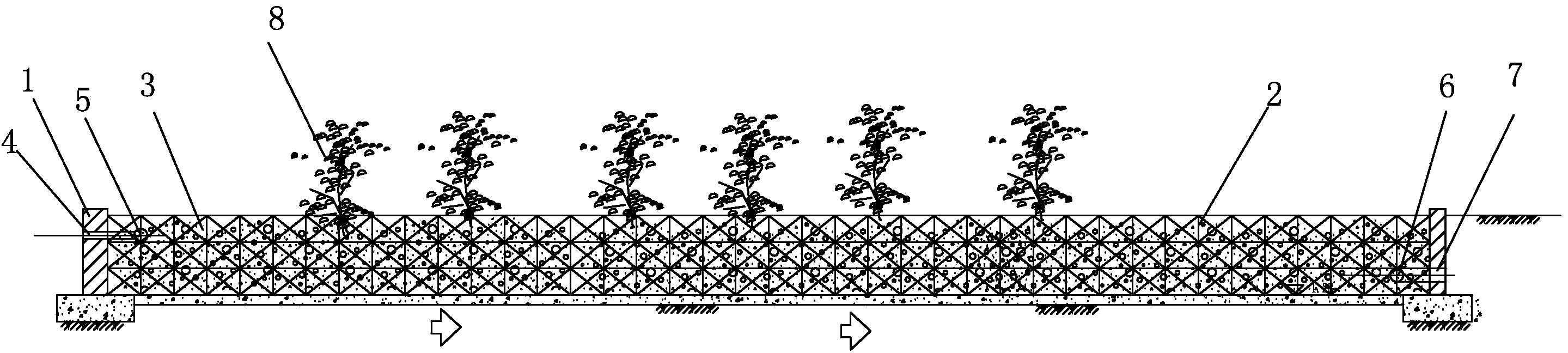

1.一种填料模块化人工湿地污水处理系统，包括混凝土池体、将污水引进所述池体内的进水系统和将净水引出所述池体的出水系统，其特征在于：所述池体内装填若干个顺序排列布置多孔状壁的模块;所述模块内填充人工湿地填料;所述进水系统包括进水管和分水管;所述出水系统包括集水管和出水管;所述进水管自所述池体的一端伸入所述池体并与所述分水管连通，所述分水管的管壁上设有若干个分水通孔;所述集水管位于所述池体的另一端，并与所述出水管的一端连通，所述出水管的另一端自所述池体向外伸出，所述集水管的管壁上设有若干个集水通孔。
2.根据权利要求1所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述池体的底部及四壁均设有防渗层。
3.根据权利要求2所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述防渗层为复合土工膜防渗层。
4.根据权利要求2所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述模块为方形，无盖。
5.根据权利要求2所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述填料内栽种由水生植物。
6.根据权利要求4所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述模块的尺寸为500mm*500mm*400mm,，所述模块壁厚为2mm。
7.根据权利要求4所述的一种填料模块化人工湿地污水处理系统，其特征在于：所述模块为PP材质。
说明书
填料模块化人工湿地污水处理系统
技术领域
本实用新型涉及水资源与环境技术领域，特别是涉及一种人工湿地污水处 理系统。
背景技术
人工湿地处理技术的研究始于20世际60年代初，是一种资源化、生态化 的污水处理技术，它把绿化和污水处理结合起来，有着传统污水处理工艺所没 有的优势，系统组合具有多样性，针对性，能够灵活的进行选择，有独特的绿 化环境功能，具有巨大综合效益，越来越多的国家开始重视起人工湿地进一步 发展和改良，目前欧洲已有数以千计的人工湿地投入运行，将其运用在许多领 域，目前他们将应用重点转移到处理工业废水和景观应用上，美国已有近千处 人工湿地工程用于市政、工业和农业废水。我国对人工湿地处理技术的起步和 研究都比较晚，对该领域还缺乏足够的认知，与国外差距较大，目前，国内有 些相关湿地技术的研究，比如垂直流与水平流一体化复合人工湿地处理城市污 水的方法、各种潜流型污水处理系统的设计与应用，其中包括垂直流潜流式人 工湿地污水处理系统及其处理污水的方法、可调式潜流式人工湿地污水处理、 垂直流潜流式人工湿地污水处理系统及其处理污水的方法、景观型复合潜流人 工湿地污水处理，组装式潜流人工湿地污水处理。因此如何结合我国不同地区 的具体情况对人工湿地工艺进行研究和改造，使其达到最优处理效果将是我们 今后面临的主要问题，建设适合我国国情，尤其适合广大农村、中小城镇和居 民小区的人工湿地污水处理系统。
实用新型内容
本实用新型是为了解决现有技术中的不足而完成的，本实用新型的目的是 提供一种填料模块化人工湿地污水处理系统，针对填料工作量大、人工费高的 特点，将按一定比例混合好的混合填料回填到模块中，实现规模生产模块化填 料，便于填料施工安装，而且模块可以设计成多种尺寸，可根据实际需要订制， 从而可以有效降低人工回填的成本，而且填料堵塞后可以换填方便。
本实用新型的技术方案是：
一种填料模块化人工湿地污水处理系统，包括混凝土池体、将污水引进所 述池体内的进水系统和将净水引出所述池体的出水系统，其特征在于：所述池 体内装填若干个顺序排列布置多孔状壁的模块;所述模块内填充人工湿地填料。
进一步地，本实用新型的技术方案还可以是：
所述进水系统包括进水管和分水管;所述出水系统包括集水管和出水管; 所述进水管自所述池体的一端伸入所述池体并与所述分水管连通，所述分水管 的管壁上设有若干个分水通孔;所述集水管位于所述池体的另一端，并与所述 出水管的一端连通，所述出水管的另一端自所述池体向外伸出，所述集水管的 管壁上设有若干个集水通孔。
所述池体的底部及四壁均设有防渗层。
所述防渗层为复合土工膜防渗层。
所述模块为方形，无盖。
所述填料内栽种由水生植物。
所述模块的尺寸为500mm*500mm*400mm,，所述模块壁厚为2mm。
所述模块为PP材质。
所述填料由火山岩、陶粒、白云石、矿渣和钙石按照3:2:1:2:3的比例混合 而成，粒径28-32mm。
本实用新型的填料模块化人工湿地污水处理系统的优点在于：
(1)湿地填料模块化，方便施工，节省填料回填费用，主要是人工费;
(2)填料模块化使人工湿地工艺耐冲击负荷力强，系统安全、运行稳定，
操作简单，管理方便，且使用寿命长;
(3)如果湿地发生堵塞，可以局部更换模块化的填料，更换方便，不损害 防渗层;
(4)可进行湿地填料拼装，模块可以设计成多种尺寸，可根据实际需要订 制。
