申请日2013.11.01
公开(公告)日2014.04.09
IPC分类号B65D88/64; B65G65/46
摘要
一种板框污泥储存输送装置，属于污泥输送装置。该装置包括：料仓、滑架油缸、双轴螺旋输送机、滑架和流量可控防堵塞阀门;在料仓的一侧连接有滑架油缸，在料仓的底部连接有双轴螺旋输送机，在双轴螺旋输送机的端部连接有流量可控防堵塞阀门，在料仓内连接有滑架，滑架与滑架油缸连接。优点：通过检测双轴螺旋的扭矩及检测电流大小，控制滑架和插杆阀的交替动作，控制滑架的动作和插杆阀门的开度，实现了板框污泥、60%水分以下的污泥的储存、输送，实现既能达到所需求的输送量又能不至于因污泥量过大使电机过载。
权利要求书
1.一种板框污泥储存输送装置，其特征是：该装置包括：料仓、滑架油缸、双轴螺旋输送机、滑架和流量可控防堵塞阀门;在料仓的一侧连接有滑架油缸，在料仓的底部连接有双轴螺旋输送机，在双轴螺旋输送机的端部连接有流量可控防堵塞阀门，在料仓内连接有滑架，滑架与滑架油缸连接。
说明书
板框污泥储存输送装置
技术领域
本实用新型涉及一种污泥输送装置，特别是一种板框污泥储存输送装置。
背景技术
在污泥储料仓的出口，无论是棒条阀还是插板阀都是通过控制棒条(阀板)的开口调节流量的，对于在棒条(阀板)以上出现结拱、搭桥的现象主要靠仓内物料的自重将其下压而破坏了结拱、搭桥的现象，但是对于物料量较少靠自重无法将其下压的情况下，将会出现堵塞现象。给生产带来了很大的麻烦。
实用新型内容
本实用新型的目的是要提供一种板框污泥储存输送装置，实现板框污泥、60%水分以下污泥储存输送量的大小调节控制。

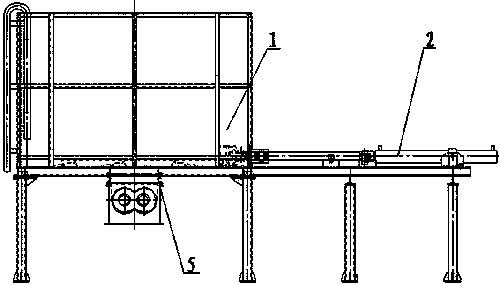

本实用新型的目的是这样实现的：该装置包括：料仓、滑架油缸、双轴螺旋输送机、滑架和流量可控防堵塞阀门;在料仓的一侧连接有滑架油缸，在料仓的底部连接有双轴螺旋输送机，在双轴螺旋输送机的端部连接有流量可控防堵塞阀门，在料仓内连接有滑架，滑架与滑架油缸连接。
有益效果：由于采用了上述方案，板框污泥和60%水分以下的污泥在储存仓容易出现搭桥现场，导致下料不畅;或者由于大块挤压导致大量的污泥集中落进螺旋进料口致使螺旋过载。根据检测螺旋电机的电流大小控制滑架动作或者插杆阀的动作。当检测电流小于设定的电流最小值时动作滑架，此时可能会出现电流急剧上升或者小幅上升，当急剧上升时，滑架只动作一次，达到设定电流的最大值时，滑架停止。当小幅上升时，滑架不动作，启动插杆阀小流量调节污泥量。在装有液压滑架的仓底部下方装有插杆阀门。在下料时，靠插杆的轴向推拉(液压驱动)来实现流量的控制。在插杆的端部装有与插杆垂直的破拱板来实现对物料结拱、搭桥现象的破坏，以防下料口处堵塞。
仓内的污泥通过滑架运动推动污泥的出料，根据双轴螺旋的电流控制滑架的动作与否，如果电流过大，停止滑架动作，当电流小时自动启动流量可控防堵塞阀门，调节双轴螺旋的输送量。
优点：通过检测双轴螺旋的扭矩及检测电流大小，控制滑架和插杆阀的交替动作，控制滑架的动作和插杆阀门的开度，实现了板框污泥、60%水分以下的污泥的储存、输送，实现既能达到所需求的输送量又能不至于因污泥量过大使电机过载。
