申请日2013.11.01
公开(公告)日2014.04.02
IPC分类号G05F1/56
摘要
本实用新型公开了一种用于废水处理装置的稳压电路，包括第一电阻至第七电阻、第一稳压二极管至第三稳压二极管、第一电位器至第三电位器、第一三极管至第三三极管和放大器，电压输入端分别于所述第一稳压二极管的负极、所述第一电位器的第一端、所述第一电位器的滑动端和所述第六电阻的第一端连接，所述第一稳压二极管的正极分别与所述第一电阻的第一端和所述第一三极管的基极连接，所述第一三极管的发射极与所述第二电阻的第一端连接，所述第二电阻的第二端与所述第一电位器的第二端连接。本实用新型能为整个装置提供可调式的稳定电压，避免了因浪涌电流的冲击而造成的电路烧毁，保证了整个装置的正常运行，节约了维修成本。
权利要求书

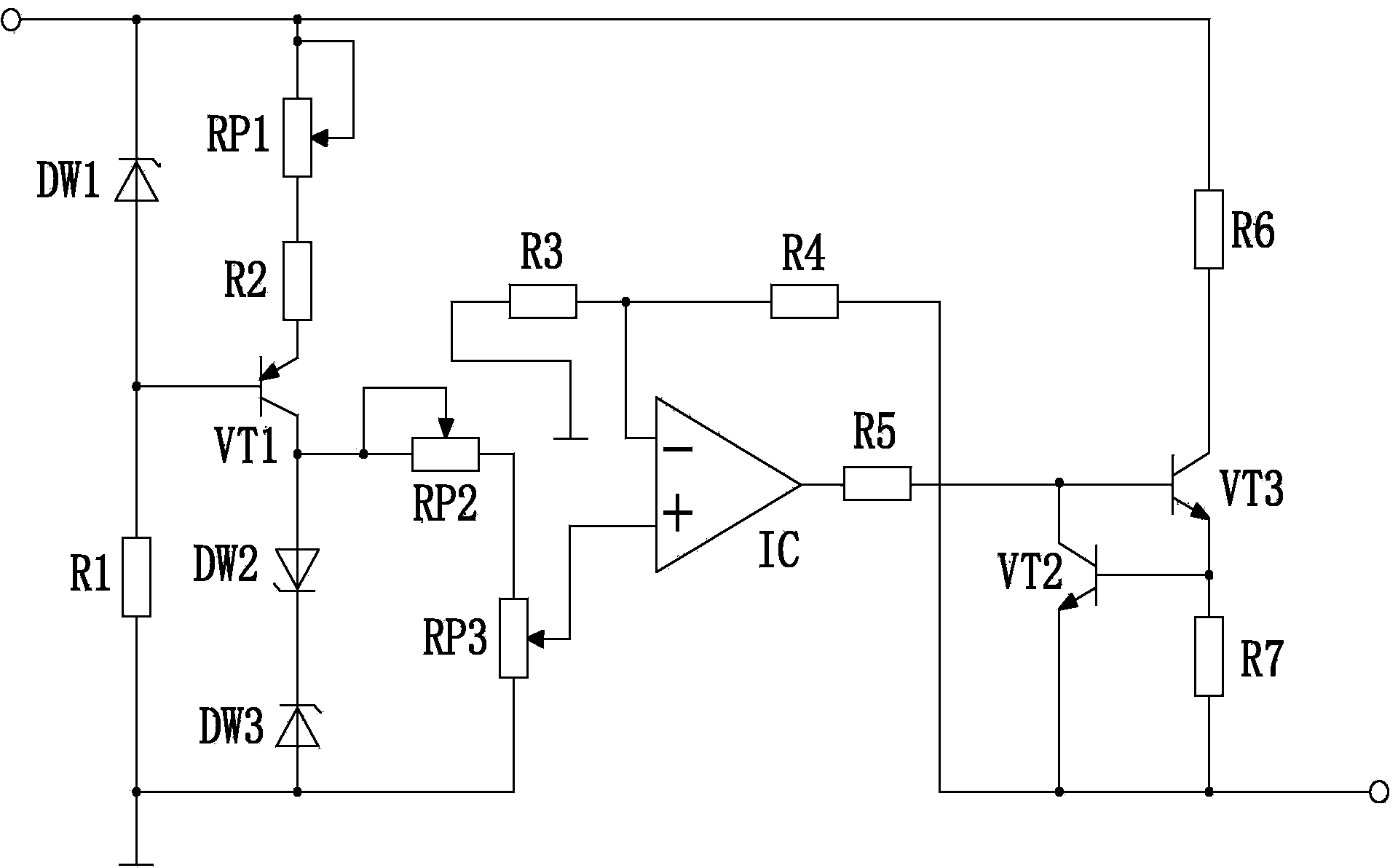

1.一种用于废水处理装置的稳压电路，其特征在于：包括第一电阻至第七 电阻、第一稳压二极管至第三稳压二极管、第一电位器至第三电位器、第一三 极管至第三三极管和放大器，电压输入端分别于所述第一稳压二极管的负极、 所述第一电位器的第一端、所述第一电位器的滑动端和所述第六电阻的第一端 连接，所述第一稳压二极管的正极分别与所述第一电阻的第一端和所述第一三 极管的基极连接，所述第一三极管的发射极与所述第二电阻的第一端连接，所 述第二电阻的第二端与所述第一电位器的第二端连接，所述第一三极管的集电 极分别与所述第二稳压二极管的正极、所述第二电位器的第一端和所述第二电 位器的滑动端连接，所述第二电位器的第二端与所述第三电位器的第一端连接， 所述第三电位器的第二端分别与所述第三稳压二极管的正极和所述第一电阻的 第二端连接后接地，所述第三稳压二极管的负极和所述第二稳压二极管的负极 连接，所述第三电位器的滑动端与所述放大器的同相输入端连接，所述放大器 的反相输入端分别与所述第三电阻的第一端和所述第四电阻的第一端连接，所 述第三电阻的第二端接地，所述第四电阻的第二端分别与所述第二三极管的发 射极、所述第七电阻的第一端和电压输出端连接，所述放大器的输出端与所述 第五电阻的第一端连接，所述第五电阻的第二端分别与所述第二三极管的集电 极和所述第三三极管的基极连接，所述第二三极管的基极分别与所述第三三极 管的发射极和所述第七电阻的第二端连接，所述第三三极管的集电极与所述第 六电阻的第二端连接。
说明书
一种用于废水处理装置的稳压电路
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种用于废水处理装置的稳 压电路。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、 工业废水和其它无用水，一般指没利用价值的水，其中含有随水流失的工业生 产用料、中间产物及生活过程中产生的污染物。随着工业的迅速发展，废水的 种类和数量迅猛增加，对水体的污染也日趋广泛和严重，破坏了环境，威胁到 人类的健康和安全，因此必须对工业废水进行处理才能排出。废水的处理设备 结构比较复杂，需要功率较大的开关电源，这种电源在加电瞬间要汲取一个较 大的电流，这个浪涌电流可能达到电源静态工作电流的1O倍～100倍，这将导 致电源电压不稳定，容易烧坏电路，影响整个装置的正常运行，增加了维修成 本。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于废水处理装置 的稳压电路。
本实用新型通过以下技术方案来实现上述目的：
一种用于废水处理装置的稳压电路，包括第一电阻至第七电阻、第一稳压 二极管至第三稳压二极管、第一电位器至第三电位器、第一三极管至第三三极 管和放大器，电压输入端分别于所述第一稳压二极管的负极、所述第一电位器 的第一端、所述第一电位器的滑动端和所述第六电阻的第一端连接，所述第一 稳压二极管的正极分别与所述第一电阻的第一端和所述第一三极管的基极连 接，所述第一三极管的发射极与所述第二电阻的第一端连接，所述第二电阻的 第二端与所述第一电位器的第二端连接，所述第一三极管的集电极分别与所述 第二稳压二极管的正极、所述第二电位器的第一端和所述第二电位器的滑动端 连接，所述第二电位器的第二端与所述第三电位器的第一端连接，所述第三电 位器的第二端分别与所述第三稳压二极管的正极和所述第一电阻的第二端连接 后接地，所述第三稳压二极管的负极和所述第二稳压二极管的负极连接，所述 第三电位器的滑动端与所述放大器的同相输入端连接，所述放大器的反相输入 端分别与所述第三电阻的第一端和所述第四电阻的第一端连接，所述第三电阻 的第二端接地，所述第四电阻的第二端分别与所述第二三极管的发射极、所述 第七电阻的第一端和电压输出端连接，所述放大器的输出端与所述第五电阻的 第一端连接，所述第五电阻的第二端分别与所述第二三极管的集电极和所述第 三三极管的基极连接，所述第二三极管的基极分别与所述第三三极管的发射极 和所述第七电阻的第二端连接，所述第三三极管的集电极与所述第六电阻的第 二端连接。
本实用新型的有益效果在于：
本实用新型为一种用于废水处理装置的稳压电路，该电路能为整个装置提 供可调式的稳定电压，避免了因浪涌电流的冲击而造成的电路烧毁，保证了整 个装置的正常运行，节约了维修成本。
