申请日2013.11.01
公开(公告)日2014.04.23
IPC分类号C02F9/14
摘要
本实用新型涉及养殖设备技术领域，具体涉及东风螺和对虾工厂化混养循环水处理系统，包括水泵，生物滤池，沉淀池、砂滤罐，外源水经沉淀池与砂滤罐后，水泵通过管道将其送至泡沫分离池，泡沫分离池通过管道连接生物滤池，生物滤池中的水经紫外线消毒装置送至养殖池，养殖池水经弧形筛到泡沫分离池。本实用新型的有益效果为：本实用新型对养殖水进行多次杀菌消毒处理，解决了传统使用化学药品所带来的弊端，提高了水产养殖的效率。
权利要求书
1.东风螺和对虾工厂化混养循环水处理系统，其特征在于：包括水泵，生物滤池，沉淀池、砂滤罐，外源水经沉淀池与砂滤罐后，水泵通过管道将其送至泡沫分离池，泡沫分离池通过管道连接生物滤池，生物滤池中的水经紫外线消毒装置送至养殖池，养殖池水经弧形筛到泡沫分离池。
2.根据权利要求1所述的东风螺和对虾工厂化混养循环水处理系统，其特征在于：所述的生物滤池与紫外线消毒装置之间设有制氧装置。
3.根据权利要求1所述的东风螺和对虾工厂化混养循环水处理系统，其特征在于：所述的弧形筛为金属网状结构，其可过滤直径大于70um的大颗粒物。
4.根据权利要求1所述的东风螺和对虾工厂化混养循环水处理系统，其特征在于：所述的砂滤罐的直径为4m，砂滤罐的石英砂粒直径为0.8mm。
5.根据权利要求1所述的东风螺和对虾工厂化混养循环水处理系统，其特征在于：所述的沉淀池采用平流式，外源水经沿水平方向流至末端经堰板流出，转入砂滤罐。
说明书
东风螺和对虾工厂化混养循环水处理系统
技术领域
本实用新型涉及养殖设备技术领域，具体涉及东风螺和对虾工厂化混养循环水处理系统。
背景技术
传统的养殖水处理方法是通过向养池内投掷化学药品消毒，其弊端是成本高，药效时间段，细菌容易产生抗药性，也会产生二次水污染，而导致水质不断恶化。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供东风螺和对虾工厂化混养循环水处理系统。
为实现上述目的，本实用新型采用的技术方案是：

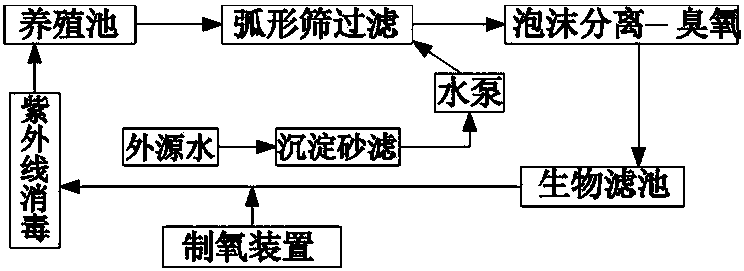

本实用新型所述的东风螺和对虾工厂化混养循环水处理系统，包括水泵，生物滤池，沉淀池、砂滤罐，外源水经沉淀池与砂滤罐后，水泵通过管道将其送至泡沫分离池，泡沫分离池通过管道连接生物滤池，生物滤池中的水经紫外线消毒装置送至养殖池，养殖池水经弧形筛到泡沫分离池。
作为优选的，所述的微孔圆形增氧管与微孔直增氧管通过管件插接件插接在一起。
作为优选的，所述的生物滤池与紫外线消毒装置之间设有制氧装置。
作为优选的，所述的弧形筛为金属网状结构，其可过滤直径大于70um的大颗粒物。
作为优选的，所述的砂滤罐的直径为4m，砂滤罐的石英砂粒直径为0.8mm。
作为优选的，所述的沉淀池采用平流式，外源水经沿水平方向流至末端经堰板流出，转入砂滤罐。
采用上述结构后，本实用新型有益效果为：本实用新型对养殖水进行多次杀菌消毒处理，解决了传统使用化学药品所带来的弊端，提高了水产养殖的效率。
