申请日2012.04.13
公开(公告)日2012.12.19
IPC分类号C02F1/30
摘要
本实用新型提供一种微波式污水处理设备，包括：箱体、微波源和污水管，所述污水管位于所述箱体中，所述污水管的进口和出口位于所述箱体外，所述微波源位于所述污水管的一侧并固定在所述箱体上。通过微波源产生微波对污水管中的污水进行微波处理，污水管的中的污水能够均匀充分的吸收微波能量，微波能够全面有效的对污水进行杀菌处理，并且微波式污水处理设备不受周围环境和原污水污染物浓度影响，同时污水处理过程也无需添加化学制剂，实现通过微波式污水处理设备降低了污水处理的成本。
权利要求书

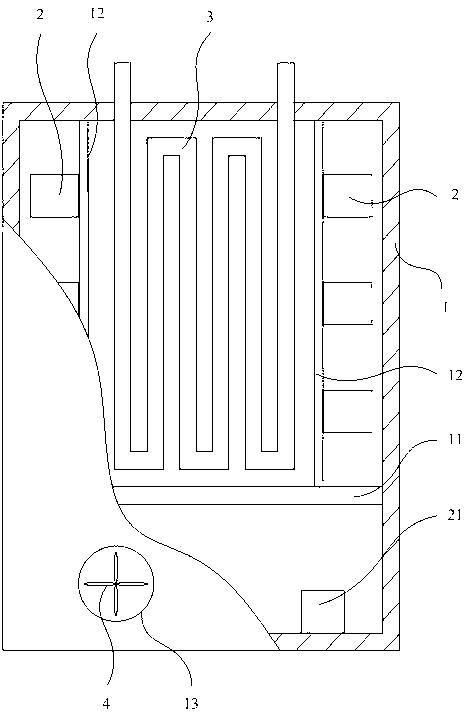

1.一种微波式污水处理设备，其特征在于，包括：箱体、微波源和污水管，所述污水管位于所述箱体中，所述污水管的进口和出口位于所述箱体外，所述微波源位于所述污水管的一侧并固定在所述箱体上。
2.根据权利要求1所述的微波式污水处理设备，其特征在于，所述箱体中设置有第一隔板，所述第一隔板位于所述污水管的下方，所述第一隔板与所述箱体底部形成安装腔，所述安装腔中设置有变压器，所述变压器与所述微波源连接。
3.根据权利要求2所述的微波式污水处理设备，其特征在于，所述箱体中位于所述污水管的两侧设置有第二隔板，所述第二隔板位于所述第一隔板上并固定在所述箱体中，所述微波源位于所述第二隔板与所述箱体的侧壁之间。
4.根据权利要求2所述的微波式污水处理设备，其特征在于，所述箱体上开设有与所述安装腔连通的通风口。
5.根据权利要求4所述的微波式污水处理设备，其特征在于，所述通风口中设置有风机。
6.根据权利要求1-5任一所述的微波式污水处理设备，其特征在于，所述污水管为螺旋式结构或盘管式结构。
说明书
微波式污水处理设备
技术领域
本实用新型涉及微波技术领域，尤其涉及一种微波式污水处理设备。
背景技术
污水处理是当今社会大力发展的技术，现有技术中的污水处理通常采用加入化学制剂(例如：高铁酸钾)对污水进行杀菌处理，由于污水处理量较大，需要使用大量的化学制剂，导致现有技术中污水处理的成本较高。
发明内容
本实用新型提供一种微波式污水处理设备，用以解决现有技术中污水处理的成本较高的缺陷，实现通过微波式污水处理设备降低污水处理的成本。
本实用新型提供一种微波式污水处理设备，包括：箱体、微波源和污水管，所述污水管位于所述箱体中，所述污水管的进口和出口位于所述箱体外，所述微波源位于所述污水管的一侧并固定在所述箱体上。
本实用新型提供的微波式污水处理设备，通过微波源产生微波对污水管中的污水进行微波处理，污水管的中的污水能够均匀充分的吸收微波能量，微波能够全面有效的对污水进行杀菌处理，并且微波式污水处理设备不受周围环境和原污水污染物浓度影响，同时污水处理过程也无需添加化学制剂，实现通过微波式污水处理设备降低了污水处理的成本。
如上所述的微波式污水处理设备，所述箱体中设置有第一隔板，所述第一隔板位于所述污水管的下方，所述第一隔板与所述箱体底部形成安装腔，所述安装腔中设置有变压器，所述变压器与所述微波源连接。
如上所述的微波式污水处理设备，所述箱体中位于所述污水管的两侧设置有第二隔板，所述第二隔板位于所述第一隔板上并固定在所述箱体中，所述微波源位于所述第二隔板与所述箱体的侧壁之间。
如上所述的微波式污水处理设备，所述箱体上开设有与所述安装腔连通的通风口。
如上所述的微波式污水处理设备，所述通风口中设置有风机。
如上所述的微波式污水处理设备，所述污水管为螺旋式结构或盘管式结构。
