申请日2012.08.10
公开(公告)日2013.03.13
IPC分类号C02F9/14; C02F101/30; C02F101/38; C02F3/32
摘要
本实用新型公开了一种可实现污水处理的绿化结构，包括水泵、第一级处理机构和第二级处理机构，所述水泵通过污水管道与第一级处理机构连接，第一级处理机构与第二级处理机构通过布水管连接，处理机构包括由下向上依次铺设砾石层、基质层和绿化层，第一级处理机构的绿化层与基质层之间设置有“丰”字形布水管，“丰”字形布水管通过污水管道连接到水泵，第一级处理机构的砾石层内设置有碳源污水管。通过在绿化带下设置污水处理结构，并利用绿化植物的吸收作用进行辅助污水处理，可达到较好的生活污水脱氮除磷的效果，降低生活污水对自然环境的污染。
权利要求书
1.一种可实现污水处理的绿化结构，其特征在于，包括水泵、第一级处理机构和第二级处理机构，所述水泵通过污水管道与第一级处理机构连接，第一级处理机构与第二级处理机构通过布水管连接，所述第一级处理机构包括第一绿化层、第一基质层和第一砾石层，第一砾石层、第一基质层和第一绿化层由下向上依次铺设，所述第一绿化层与第一基质层之间设置有“丰”字形布水管，“丰”字形布水管通过污水管道连接到水泵，所述第一砾石层内设置有碳源污水管，所述第二处理机构包括第二绿化层、第二基质层和第二砾石层，第二砾石层、第二基质层和第二绿化层由下向上依次铺设。
2.根据权利要求1所述的一种可实现污水处理的绿化结构，其特征在于：所述第一绿化层与第二绿化层的厚度范围为20cm～30cm。
3.根据权利要求1所述的一种可实现污水处理的绿化结构，其特征在于：所述第一基质层的厚度为100cm～110cm，所述第二基质层的厚度为90cm～100cm。
4.根据权利要求1-3任一要求所述的一种可实现污水处理的绿化结构，其特征在于：所述第一砾石层和第二砾石层的厚度为10cm，所述碳源污水管通过三通连接水泵的污水管道上，碳源污水管设置有一个用于控制碳源污水注入的阀门。
说明书
一种可实现污水处理的绿化结构
技术领域
本实用新型属于园林绿化技术领域，涉及污水处理技术，具体为一种可实现污水处理的绿化结构。
背景技术
目前大型的社区及工厂均会设置一定面积的绿化带，用于改善社区及工厂的环境，由于社区和工厂人员集中，生活污水的排放量相对较大，一般都会设置一个沉淀池，生活污水在沉淀池中进行沉淀，滤除颗粒和悬浮物后的污水将被直接排放到自然环境中，由于生活污水没有经过专业的处理，经过沉淀池过滤后的污水仍含有大量的氮、磷等有机物，直接排放到自然环境中，容易造成自然水体的富营养化，使水体受到污染。
实用新型内容
针对现有技术中所存在的上述不足，本实用新型的目的在于提供一种可实现污水处理的绿化结构，通过在绿化带下设置污水处理结构，并利用绿化植物的吸收作用进行辅助污水处理，可达到较好的生活污水脱氮除磷的效果，降低生活污水对自然环境的污染。

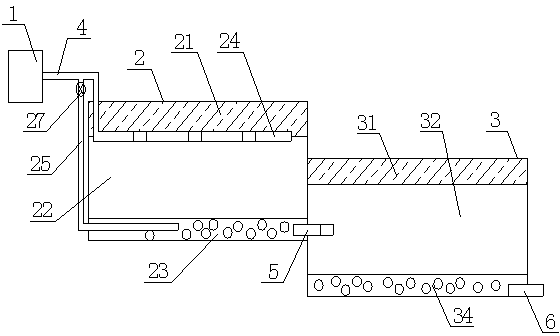

为实现上述目的，本实用新型将通过下述技术方案来实现：一种可实现污水处理的绿化结构，其特征在于，包括水泵、第一级处理机构和第二级处理机构，所述水泵通过污水管道与第一级处理机构连接，第一级处理机构与第二级处理机构通过布水管连接，所述第一级处理机构包括第一绿化层、第一基质层和第一砾石层，第一砾石层、第一基质层和第一绿化层由下向上依次铺设，所述第一绿化层与第一基质层之间设置有“丰”字形的布水管，布水管通过污水管道连接到水泵，所述第一砾石层内设置有碳源污水管，所述第二处理机构包括第二绿化层、第二基质层和第二砾石层，第二砾石层、第二基质层和第二绿化层由下向上依次铺设。
通过水泵将社区或厂区污水沉淀池中沉淀处理后的生活污水抽取到第一级处理机构中，第一级处理机构中的“丰”字形的布水管将生活污水均匀的分布，经过第一基质层的处理，去除部分TN、TP、COD、BOD5、SS等物质，并进行硝化作用，接着流向底部内与碳源污水(将部分污水直接引入作为内碳源污水)进行混合，第二级处理机构通过反硝化作用和绿化植物的吸收完成对氮、磷的去除，经过第二级处理机构处理后的污水通过排水口排出。
进一步地，所述第一绿化层与第二绿化层的厚度范围为20cm～30cm。
进一步地，所述第一基质层的厚度为100cm～110cm，所述第二基质层的厚度为90cm～100cm。
进一步地，所述第一砾石层和第二砾石层的厚度为10cm，所述源污水管通过三通连接水泵的污水管道上，碳源污水管设置有一个用于控制碳源污水注入的阀门。
本实用新型相比现有技术具有以下优点及有益效果：
通过在绿化带下设置污水处理结构，并利用绿化植物的吸收作用进行辅助污水处理，可达到较好的生活污水脱氮除磷的效果，降低生活污水对自然环境的污染。
