申请日2012.08.10
公开(公告)日2013.02.06
IPC分类号C02F11/12
摘要
本实用新型公开一种污泥干化装置，包括干化室，所述干化室内部设有：进气口;换热器，设置在所述进气口上方，为一组S型的管道;多个换热鼓风机，通过支撑件固定在所述换热器上方;物料托盘，设置于所述多个换热鼓风机的上方，为长条形带网眼的不锈钢结构;排湿口，位于所述干化室的墙体顶部，排出干化室内的湿空气。所述干化室外部还包括鼓风机和冷凝器，所述冷凝器具有第一端、第二端和第三端，所述第一端连接所述排湿口;所述第二端连接所述进气口，所述第三端连接所述鼓风机。本实用新型实现了对热能资源的循环有效利用，操作简单、使用方便、工作效率高。
权利要求书
1.一种污泥干化装置，包括干化室，其特征在于，所述干化室内部设有：
进气口，位于所述干化室的墙体底部，提供外界空气的进入通道;
换热器，设置在所述进气口上方，所述换热器为一组S型的管道;所述换 热器的两端分别为热力进口和热力出口，所述热力进口和所述热力出口贯穿所 述干化室的墙体;
多个换热鼓风机，所述多个换热鼓风机通过支撑件固定在所述换热器上方;
物料托盘，设置于所述多个换热鼓风机的上方，所述物料托盘为长条形带 网眼的不锈钢结构;所述物料托盘的两端分别为湿污泥进口和干污泥出口，所 述湿污泥进口和所述干污泥出口贯通所述干化室的墙体;
排湿口，位于所述干化室的墙体顶部，排出干化室内的湿空气。
所述干化室外部还包括鼓风机和冷凝器，所述冷凝器具有第一端、第二端 和第三端，所述第一端连接所述排湿口;所述第二端连接所述进气口，所述第 三端连接所述鼓风机。
2.如权利要求1所述的一种污泥干化装置，其特征在于，所述物料托盘上 设有污泥翻抛装置和污泥传送装置。
3.如权利要求1所述的一种污泥干化装置，其特征在于，所述物料托盘为 多层结构设置。
4.如权利要求1所述的一种污泥干化装置，其特征在于，所述干化室的墙 体为玻璃结构，所述墙体外围设有保温层。
说明书
一种污泥干化装置
技术领域
本实用新型涉及污泥处理技术领域，特别涉及一种可快速高效感化污泥的 污泥干化装置。
背景技术
污泥处理就是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧的加工过 程。随着我国经济的发展，城市废水排放量日益增多，污泥产生量也随之大幅 度提高，污泥处理处置逐渐成为国内外关注的焦点。国内外现有的处理处置手 段主要包括卫生填埋、水体消纳、焚烧、堆肥处理、土地利用等。针对我国现 有的技术来看，我国主要的污泥处置方式是填埋。在对污泥进行处理前，首先 就要对污泥进行干化，出去其中的水分，减轻污泥质量。目前采用压滤机对污 泥进行压滤，但得到的污泥含水率一般都在80%左右，干化效果不理想，难以达 到后续处理的进料要求。
含水率是制约污泥处置和利用的关键，污泥含水率从95%降至60%是填埋与 堆肥的起点，50%是焚烧的起点;干化环节是污泥处理处置系统耗能的主要环节， 干化环节的新技术研发是实现污泥处理系统节能降耗的着力点。
发明内容
本实用新型的目的在于解决现有技术中污泥干化效果不理想的问题，提供 一种快速高效的污泥干化装置。

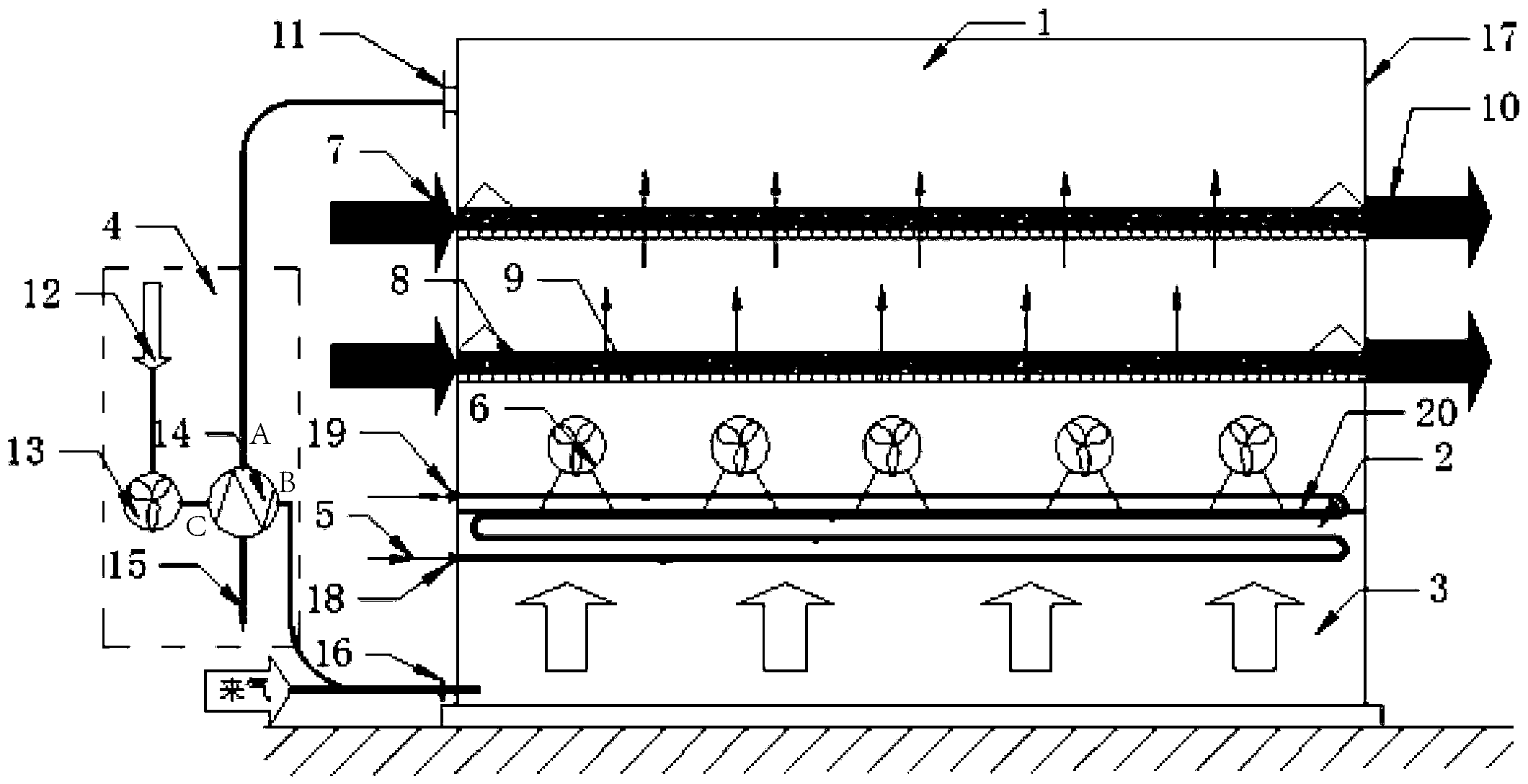

为达上述目的，本实用新型提出一种污泥干化装置，包括干化室，其中， 所述干化室内部设有：
进气口，位于所述干化室的墙体底部，提供外界空气的进入通道;
换热器，通过支撑件固定设置在所述进气口上方，所述换热器为一组S型 的管道;所述换热器的两端分别为热力进口和热力出口，所述热力进口和所述 热力出口贯穿所述干化室的墙体;
多个换热鼓风机，所述多个换热鼓风机通过支撑件固定在所述换热器的上 方;
物料托盘，通过支撑件固定设置于所述多个换热鼓风机的上方，所述物料 托盘为长条形带网眼的不锈钢结构;所述物料托盘的两端分别为湿污泥进口和 干污泥出口，所述湿污泥进口和所述干污泥出口贯通所述干化室的墙体;
排湿口，位于所述干化室的墙体顶部，排出干化室内的湿空气。
所述干化室外部还包括鼓风机和冷凝器，所述冷凝器具有第一端、第二端 和第三端，所述第一端连接所述排湿口;所述第二端连接所述进气口，所述第 三端连接所述鼓风机。
本实用新型提出的一种污泥干化装置，其中，所述物料托盘上设有污泥翻 抛装置和污泥传送装置。
本实用新型提出的一种污泥干化装置，其中，所述物料托盘为多层结构设 置。
本实用新型提出的一种污泥干化装置，其中，所述干化室的墙体为玻璃结 构，所述墙体外围设有保温层。
本实用新型的有益效果在于，利用污泥余热，对污泥干化的空气进行预热 通过两方面进行：第一是通过干化系统内部能量(污泥干化排放尾气)循环利 用，降低污泥干化过程的能耗，提高污泥干化效率;第二是通过工厂的各种热 循环水或余热对干化空气和污泥进行加热，有效合理地对工厂热量进行重新利 用分配，使热能资源合理利用，间接提高了经济效益。本实用新型的物料托盘 可根据实际工作状况分为多层设置，减小了干化室的设计面积，降低了固定资 产的投资。本实用新型结构简化、操作简单、使用方便、工作效率高。
