申请日2012.08.10
公开(公告)日2013.02.06
IPC分类号E03F5/10; E03F7/02
摘要
本实用新型公开了一种用于合流制污水截流井的浮筒限流阀，所述浮筒限流阀安装在截流井的出水管处，其特征在于，由浮筒、传动装置和闸片三部分组成;所述浮筒通过联动臂与所述传动装置连接，所述传动装置内部设有齿轮组合，通过齿轮啮合与所述闸片连接，并随着浮筒的上下浮动带动齿轮转动，从而控制闸片的上下移动，达到限流的目的。本实用新型能高效地截流污染较重的合流污水进入截流干管，提高污水处理厂的进水浓度，有效的减少了雨水对河道的污染。
权利要求书
1.一种用于合流制污水截流井的浮筒限流阀，所述浮筒限流阀 安装在截流井的出水管处，其特征在于，由浮筒、传动装置和闸片三 部分组成;所述浮筒通过联动臂与所述传动装置连接，所述传动装置 内部设有齿轮组合，通过齿轮啮合与所述闸片连接，并随着浮筒的上 下浮动带动齿轮转动，从而控制闸片的上下移动。
2.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述浮筒为一空心不锈钢封闭圆筒。
3.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述联动臂的一端与所述浮筒固定连接，另一端为 一齿轮，并与所述传动装置内部的齿轮组合啮合。
4.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述浮筒置于最低浮点时，所述闸片完全开启。
5.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述浮筒置于最高浮点时，所述闸片不完全关闭。
6.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述闸片的宽度应与出水管口的直径相适应，从而 放下闸片时能够达到限流的作用。
7.如权利要求1所述的一种用于合流制污水截流井的浮筒限流 阀，其特征在于，所述闸片根据水位的不同设定了不同的开启度。
说明书
一种用于合流制污水截流井的浮筒限流阀
技术领域
本实用新型涉及城市合流制排水系统中雨污处理技术，特别涉及一 种用于合流制污水截流井的浮筒限流阀。
背景技术
城市排水体制主要有合流制，分流制和截流式合流制。近年来，随 着国家对环境保护的重视和管理力度的加强，以及经济实力的提高，各 地新建城区基本采用雨污分流制排水体制，而对老城区原有的排水管网 进行改造，大多是采用的是截流式合流制。截流式合流制就是利用原有 的合流管并沿河道两侧敷设污水截流管的形式收集污水，具体做法在污 水截流干管前设置截流井。截流干管的管径根据该片区的旱流污水量和 截流倍数确定。
这种排水体制在各地老城区截流污水的具体实施中取得一定的成 效，但是由于现有截流井没有限流措施，导致截流雨水量过大，由于雨 水的稀释作用，大大降低了污水处理厂在雨季的进水浓度，影响了污水 生化处理的效果;同时导致截流干管下游截流量过大，上游的污水只能 溢流到河道，造成较大的污染。
实用新型内容
针对上述现有技术中存在的问题，本实用新型的目的是：提供一种 用于合流制污水截流井的浮筒限流阀，其能够合理的控制接流量，增加 在雨季时污水处理厂的进水浓度，减少对河道的溢流污染
本实用新型解决其技术问题所采用的技术方案是：

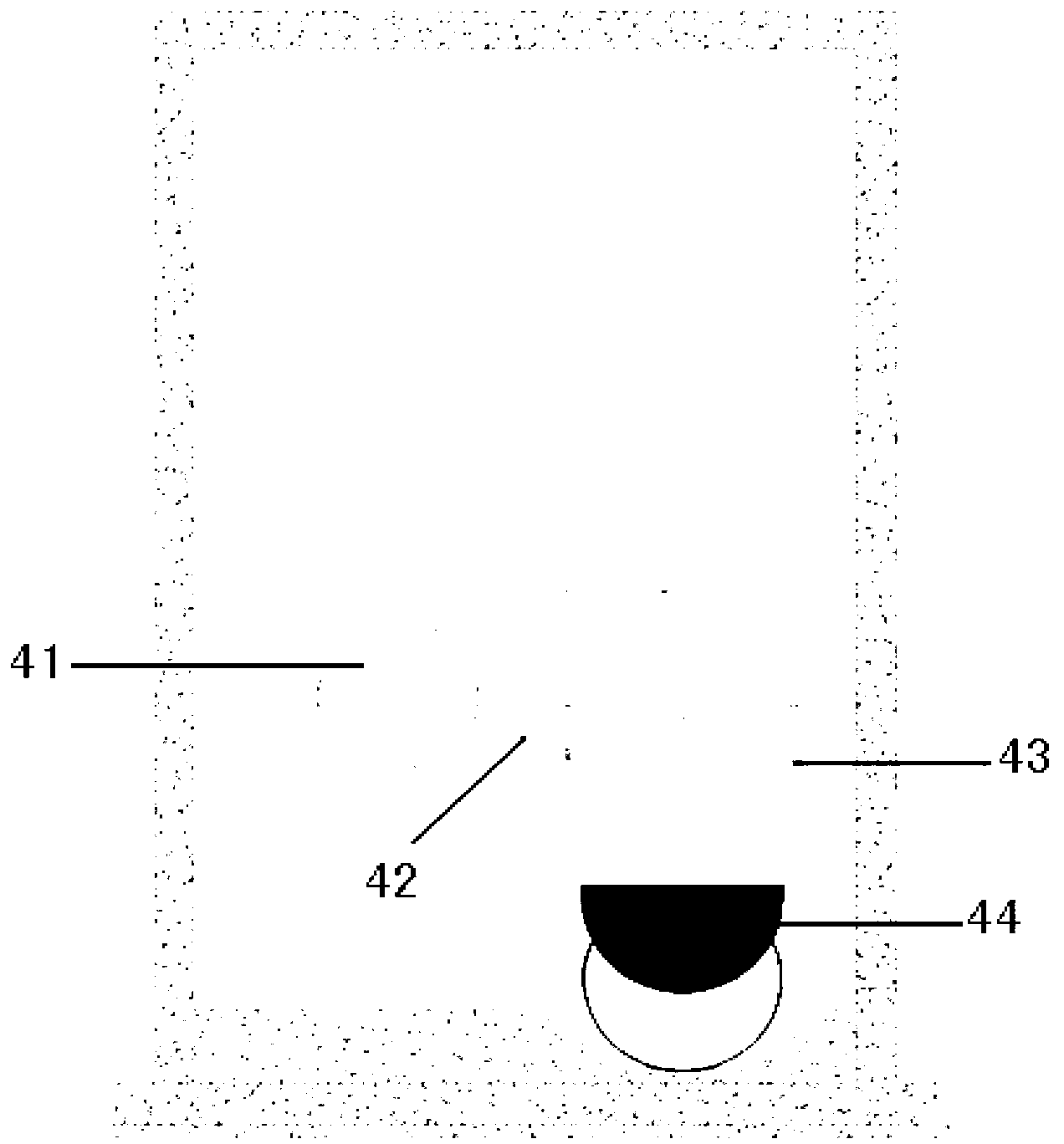

一种用于合流制污水截流井的浮筒限流阀，所述浮筒限流阀安装在 截流井的出水管处，由浮筒、传动装置和闸片三部分组成;所述浮筒通 过联动臂与所述传动装置连接，所述传动装置内部设有齿轮组合，通过 齿轮啮合与所述闸片连接，并随着浮筒的上下浮动带动齿轮转动，从而 控制闸片的上下移动，达到限流的目的。
作为优选方案，所述浮筒为一空心不锈钢封闭圆筒，可浮于水面。
作为优选方案，所述联动臂的一端与所述浮筒固定连接，另一端为 一齿轮，并与所述传动装置内部的齿轮组合啮合。
作为优选方案，所述浮筒置于最低浮点时，所述闸片完全开启。
作为优选方案，所述浮筒置于最高浮点时，所述闸片不完全关闭。
作为优选方案，所述闸片的宽度应与出水管口的直径相适应，从而 放下闸片时能够达到限流的作用。
作为优选方案，所述闸片根据水位的不同设定了不同的开启度。
本实用新型的有益效果是：本实用新型与现有的一些限流装置对比 的有益效果在于：无需动力、运行稳定可靠、安装简单快捷;免维护; 无流量突变;无后续调节;无水头损失;坚固耐用;有回水的情况下也 能保持稳定的性能;另外，改进后的截流井能高效地截流污染较重的合 流污水进入截流干管，提高污水处理厂的进水浓度，有效的减少了雨水 对河道的污染。
