申请日2012.08.10
公开(公告)日2013.03.20
IPC分类号C02F11/12; C02F9/04
摘要
本实用新型公开了一种预处理废酸水处理回用系统，车间废水通过管道连接一集水调节池，一集水调节池连接一空压机，一集水调节池通过螺杆泵打入一号板框压滤机，一集水调节池和一号板框压滤机分别与二集水调节池连接，二集水调节池通过提升泵连接一体化钢结构防腐设备，污泥贮藏连接防腐设备，污泥贮藏通过螺杆泵打入二号板框压滤机，防腐设备通过提升泵连接有过滤器，过滤器连接回用水池。所述一体化钢结构防腐设备处理包括多级反应槽、斜板沉淀器和中间水池。所述过滤器包括机械过滤器和活性碳过滤器。本实用新型的有益效果：本实用新型结构简单，生产成本低，废物利用更环保，便于广泛推广。
权利要求书
1.预处理废酸水处理回用系统，其特征是：车间废水通过管道连接 一集水调节池，一集水调节池连接一空压机，一集水调节池通过螺杆 泵打入一号板框压滤机，一集水调节池和一号板框压滤机分别与二集 水调节池连接，二集水调节池通过提升泵连接一体化钢结构防腐设 备，污泥贮藏连接防腐设备，污泥贮藏通过螺杆泵打入二号板框压滤 机，防腐设备通过提升泵连接有过滤器，过滤器连接回用水池。
2.根据权利要求1所述的预处理废酸水处理回用系统，其特征是： 所述一体化钢结构防腐设备处理包括多级反应槽、斜板沉淀器和中间 水池。
3.根据权利要求1所述的预处理废酸水处理回用系统，其特征是： 所述过滤器包括机械过滤器和活性碳过滤器。
说明书
预处理废酸水处理回用系统
技术领域
本实用新型涉及污水处理系统，特别涉及预处理废酸水处理回用 系统。
背景技术
在工业生产中酸水是必不可少的，但酸水不可能100%利用，其 产生的废酸水污染极其严重。
实用新型内容
针对现有技术的不足本实用新型提供一种预处理废酸水处理回 用系统。
为了实现上述目的，本实用新型为了解决其技术问题所采取的技 术方案是：

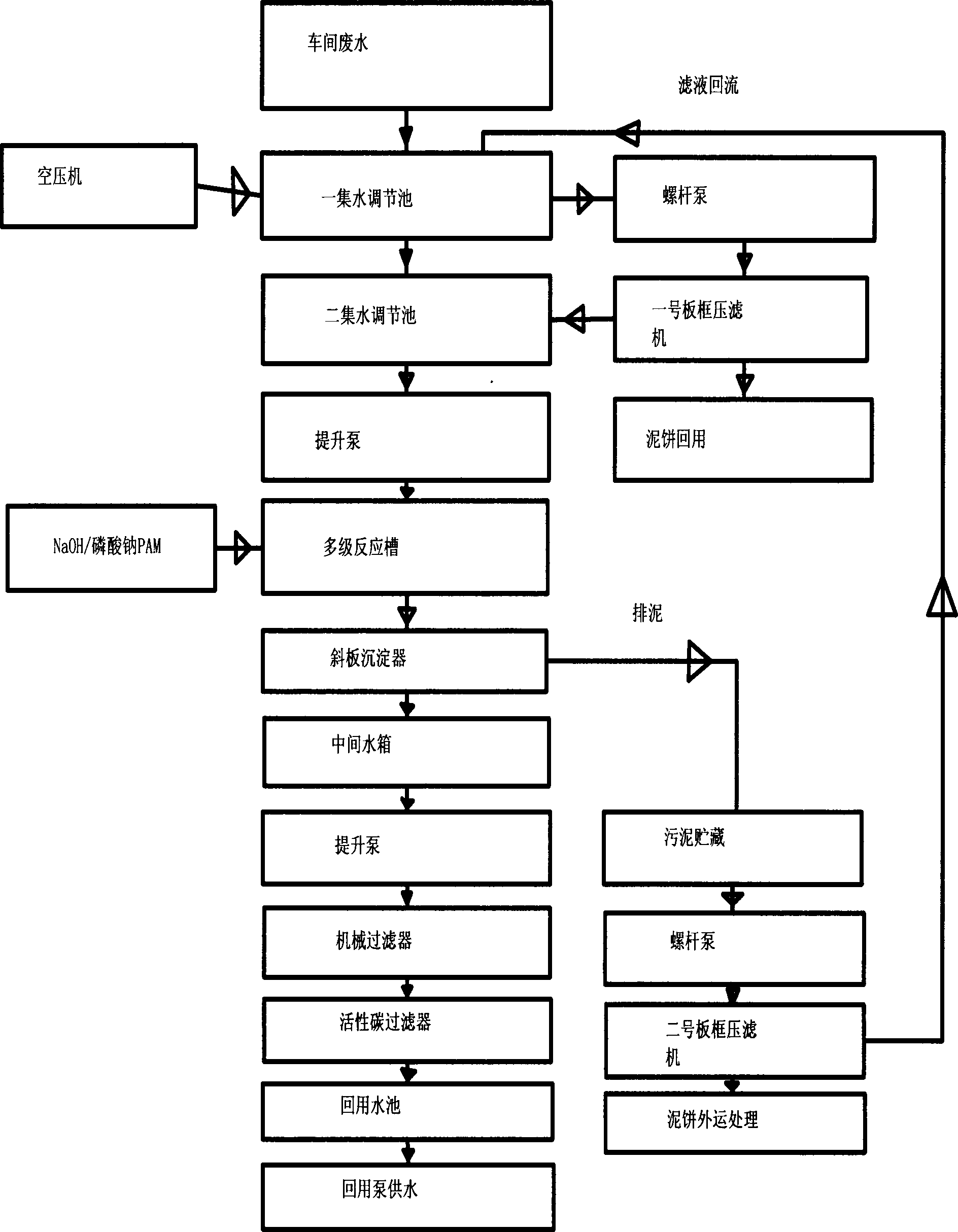

预处理废酸水处理回用系统，车间废水通过管道连接一集水调节 池，一集水调节池连接一空压机，一集水调节池通过螺杆泵打入一号 板框压滤机，一集水调节池和一号板框压滤机分别与二集水调节池连 接，二集水调节池通过提升泵连接一体化钢结构防腐设备，污泥贮藏 连接防腐设备，污泥贮藏通过螺杆泵打入二号板框压滤机，防腐设备 通过提升泵连接有过滤器，过滤器连接回用水池。所述一体化钢结构 防腐设备处理包括多级反应槽、斜板沉淀器和中间水池。所述过滤器 包括机械过滤器和活性碳过滤器。
本实用新型的有益效果：本实用新型结构简单，生产成本低，废 物利用更环保，便于广泛推广。
