申请日2012.04.24
公开(公告)日2012.10.31
IPC分类号C02F11/14
摘要
多级连续式污泥深度脱水系统，它涉及一种污泥脱水系统。该装置解决目前污泥深度脱水系统占地面积较大、运行一段时间后需要清洗，操作复杂的问题。第一加药装置和污泥泵均与第一污泥混合箱连通，第一污泥混合箱的出口与污泥脱水机的污泥流入口相连通，污泥脱水机的污泥流出口通过第一出泥传送带与第二污泥混合箱连通，第二加药装置与第二污泥混合箱连通，第二污泥混合箱通过进料泵与进料阀门连通，进料阀门与高压隔膜压滤机连通。本实用新型用于污泥脱水。
权利要求书

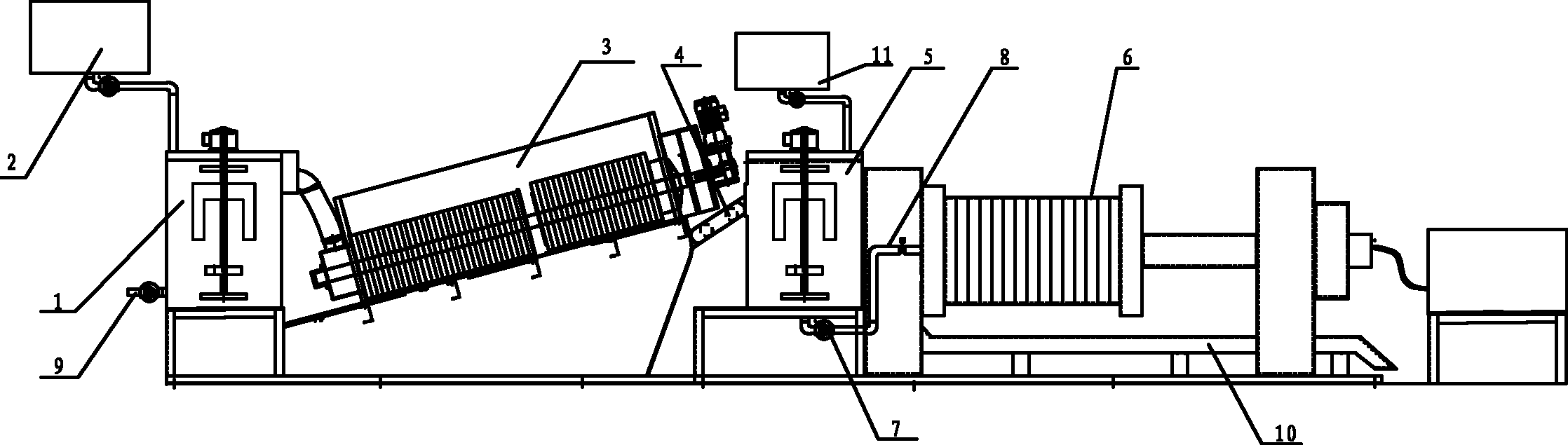

1.一种多级连续式污泥深度脱水系统，其特征在于所述系统包括第一污泥混合箱(1)、 第一加药装置(2)、污泥脱水机(3)、第一出泥传送带(4)、第二污泥混合箱(5)、高压 隔膜压滤机(6)、进料泵(7)、进料阀门(8)、污泥泵(9)、第二出泥传送带(10)和第 二加药装置(11)，第一加药装置(2)和污泥泵(9)均与第一污泥混合箱(1)连通，第 一污泥混合箱(1)的出口与污泥脱水机(3)的污泥流入口相连通，污泥脱水机(3)的污 泥流出口通过第一出泥传送带(4)与第二污泥混合箱(5)连通，第二加药装置(11)与 第二污泥混合箱(5)连通，第二污泥混合箱(5)通过进料泵(7)与进料阀门(8)连通， 进料阀门(8)与高压隔膜压滤机(6)连通，高压隔膜压滤机(6)的下方设有第二出泥传 送带(10)。
2.根据权利要求1所述多级连续式污泥深度脱水系统，其特征在于污泥脱水机(3) 为环牒式污泥脱水机。
说明书
多级连续式污泥深度脱水系统
技术领域
本实用新型涉及一种污泥脱水系统。
背景技术
污水处理厂产生的污泥，通常占污水总量的0.5%至1%，伴随着污水量的增加，污水 处理产生的污泥量也随之增加，预计到2015年全国污水处理量将达到550亿吨，脱水污 泥产生量3500万吨。目前中国污泥产生量的与日俱增与处理能力严重不足、处理手段严 重落后形成尖锐的矛盾，大量的湿污泥随意外运、简单填埋或堆放，致使许多城市“污 泥围城”。针对这种情况，研制出先进的污泥深度脱水技术迫在眉睫。
目前污泥深度脱水系统需设置污泥浓缩池，占地面积较大;包含有滤布、滤孔等易堵 塞单元，运行一段时间后需要清洗，操作复杂。
实用新型内容
本实用新型的目的是提供一种多级连续式污泥深度脱水系统，以解决目前污泥深度脱 水系统占地面积较大、运行一段时间后需要清洗，操作复杂的问题。
本实用新型为解决上述技术问题采取的技术方案是：所述系统包括第一污泥混合箱、 第一加药装置、污泥脱水机、第一出泥传送带、第二污泥混合箱、高压隔膜压滤机、进料 泵、进料阀门、污泥泵、第二出泥传送带和第二加药装置，第一加药装置和污泥泵均与第 一污泥混合箱连通，第一污泥混合箱的出口与污泥脱水机的污泥流入口相连通，污泥脱水 机的污泥流出口通过第一出泥传送带与第二污泥混合箱连通，第二加药装置与第二污泥混 合箱连通，第二污泥混合箱通过进料泵与进料阀门连通，进料阀门与高压隔膜压滤机连通， 高压隔膜压滤机的下方设有第二出泥传送带。
本实用新型具有以下有益效果：本实用新型针对污泥性能特点，对机械脱水前的污泥 进行两级调质和一级预处理，以提高机械脱水效果与机械脱水设备的生产能力;第一加药 装置用于污泥的第一次调质，改变污泥粒子表面的物化性质和组分，破坏污泥的胶体结构， 减小与水的亲和力，初步改善脱水性能;第二加药装置用于污泥的第二次调质，用于进一 步调节污泥的成分以及污泥的流动性能，从而改善污泥脱水性能，提高机械脱水效果与机 械脱水设备的生产能力;与现有技术相比较不需设置污泥浓缩池，从而节省污泥处理系统 的占地面积;本实用新型的污泥脱水机无滤布、滤孔等易堵塞单元，运行过程清洁卫生、 操作简单、衔接性强，便于移动，可用于处理分散污泥，且不依赖热源，而且加药量小， 大大减少了运行成本;本实用新型处理效果理想，经过自然风干后，泥饼含水率达到50% 左右，自然风干后的50%污泥热值在1500-2500kcal/kg，可作为低热值燃料，实现污泥资 源化。
