申请日2012.03.30
公开(公告)日2012.07.25
IPC分类号C02F11/12
摘要

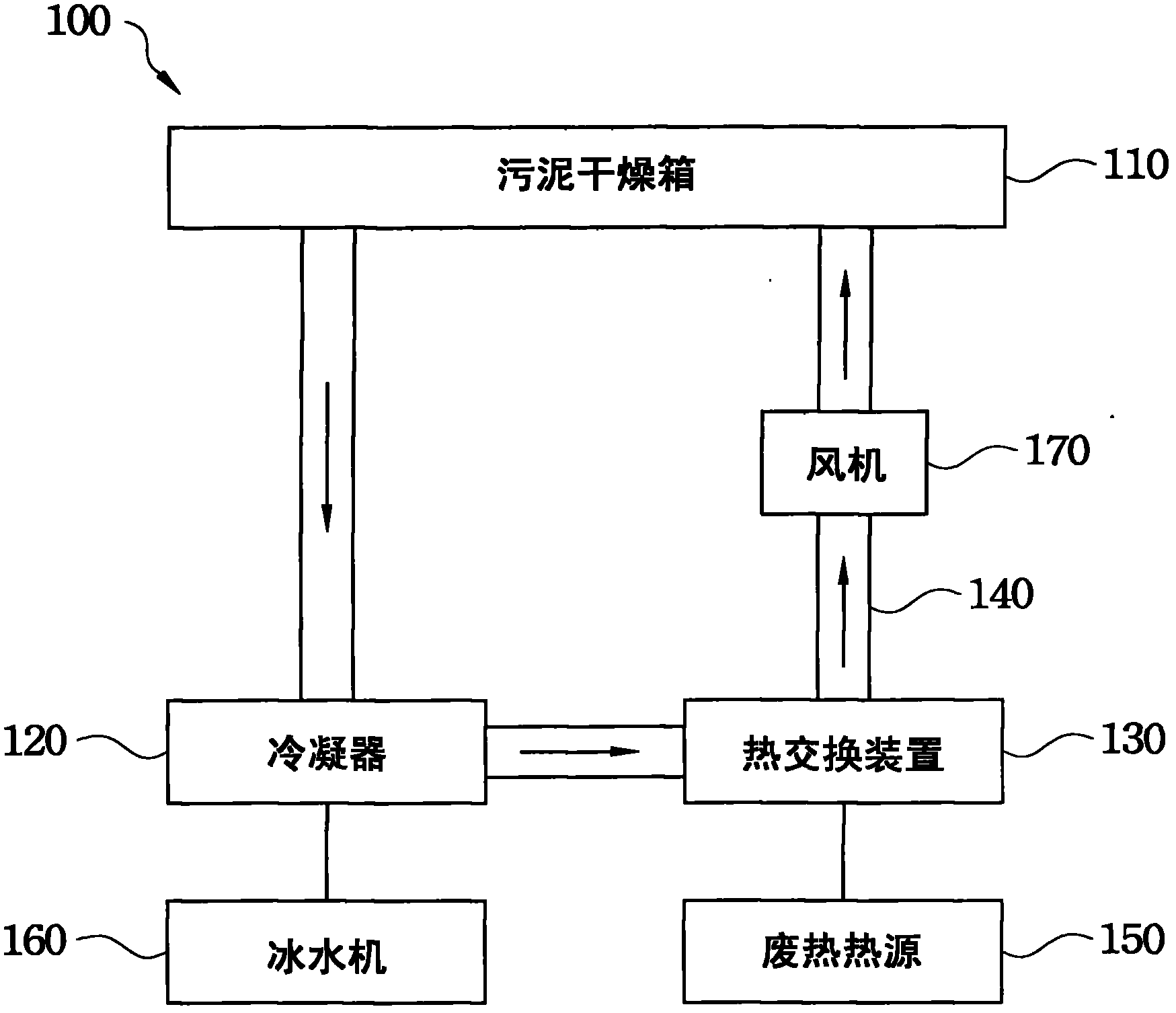

本发明揭露一种密闭空气循环污泥干燥机，包含污泥干燥箱、冷凝器、热交换装置、封闭式空气循环回路、废热热源与冰水机。封闭式空气循环回路连通污泥干燥箱、冷凝器与热交换装置。废热热源用以供应热能至热交换装置。冰水机用以移除冷凝器产生的热能。其中污泥干燥箱产生含水分的空气，含水分的空气经由冷凝器降温除湿与热交换装置加热后，进入污泥干燥箱带走污泥干燥箱中的水分后，再产生含水分的空气而循环使用。
权利要求书
1.一种密闭空气循环污泥干燥机，其特征在于，包含：
一污泥干燥箱;
一冷凝器;
一热交换装置;
一封闭式空气循环回路，连通该污泥干燥箱、该冷凝器与该热交换装置;
一废热热源，以供应热能至该热交换装置;以及
一冰水机，以移除该冷凝器产生的热能，其中该污泥干燥箱产生一含水分 的空气，该含水分的空气经由该冷凝器降温除湿与该热交换装置加热后，进入 该污泥干燥箱带走该污泥干燥箱中的水分后，再产生该含水分的空气而循环使 用。
2.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，还包 含一风机，设置于该热交换装置与该污泥干燥箱之间，驱使该加热后的空气进 入该污泥干燥箱。
3.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该封 闭式空气循环回路包含一冷风进气管路，连接该冷凝器与该热交换装置。
4.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该封 闭式空气循环回路包含一热风进气管路，连接该热交换装置与该污泥干燥箱。
5.根据权利要求4所述的密闭空气循环污泥干燥机，其特征在于，该热 风进气管路的一排气口连接该污泥干燥箱的下半部。
6.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该封 闭式空气循环回路包含一热风排气管路，连接该污泥干燥箱与该冷凝器。
7.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该废 热热源包含一压缩至气。
8.根据权利要求7所述的密闭空气循环污泥干燥机，其特征在于，该热 交换装置包含一腔体与一分隔机构，该分隔机构将该腔体分为一第一流道与一 第二流道，该降温除湿后的空气与该压缩空气分别进入该第一流道与该第二流 道以通过该分隔机构进行热交换。
9.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该热 交换装置包含：
一腔体，位于该冷凝器与该污泥干燥箱之间;
一第一热交换器，用以与该废热热源进行热交换;
一第二热交换器，设置于该腔体中，以与该降温除湿后的空气进行热交换; 以及
一液态循环回路，连接该第一热交换器与该第二热交换器。
10.根据权利要求1所述的密闭空气循环污泥干燥机，其特征在于，该废 热热源的温度小于或是等于摄氏130度。
说明书
密闭空气循环污泥干燥机
技术领域
本发明是有关于一种污泥干燥机，且特别是有关于一种密闭空气循环污泥 干燥机。
背景技术
设有污水处理场的工厂通常需要污泥干燥机来将污泥脱水后干燥，以达到 降低污泥含水量，进而实现污泥减量及安定化的目的，并可降低污泥弃置的运 送与最终处理的费用。为了达到污泥减量与降低污泥运送费用，目前市场上已 有多种不同结构的污泥干燥设备。现有的污泥干燥设备中，很多是利用冷媒降 温以达到除湿的功能，并使用加热设备提供加热空气所需要的热源。这些设备 成本较高、结构复杂，且在工作时要利用大量电力，会消耗大量能源。
有鉴于此，如何设计出一种污泥干燥设备，以节约能量与降低设备成本， 是业内技术人员亟需解决的一项课题。
发明内容
本发明的目的就是在提供一种使用废热的密闭空气循环污泥干燥机，用以 节约能源与降低设备成本。
依照本发明一实施例，提出一种密闭空气循环污泥干燥机，包含污泥干燥 箱、冷凝器、热交换装置、封闭式空气循环回路、废热热源与冰水机。封闭式 空气循环回路连通污泥干燥箱、冷凝器与热交换装置。废热热源用以供应热能 至热交换装置。冰水机用以移除冷凝器产生的热能。其中污泥干燥箱产生含水 分的空气，含水分的空气经由冷凝器降温除湿与热交换装置加热后，进入污泥 干燥箱带走污泥干燥箱中的水分后，再产生含水分的空气而循环使用。进一步 说，在于密闭空气循环污泥干燥机内使用的空气是属于一种循环空气的状态， 尤其是在封闭式空气循环回路的空气，其不与外界进行任何的交换处理。
密闭空气循环污泥干燥机还包含一风机，设置于热交换装置与污泥干燥箱 之间，驱使加热后的空气进入污泥干燥箱。封闭式空气循环回路包含冷风进气 管路，连接冷凝器与热交换装置。封闭式空气循环回路包含热风进气管路，连 接热交换装置与污泥干燥箱。热风进气管路的排气口连接污泥干燥箱的下半 部。封闭式空气循环回路包含热风排气管路，连接污泥干燥箱与冷凝器。其中 废热热源包含一压缩空气。热交换装置可包含一腔体与一分隔机构，分隔机构 将腔体分为第一流道与第二流道，降温除湿后的空气与压缩空气分别进入第一 流道与第二流道以通过分隔机构进行热交换。或者，热交换装置可包含腔体、 第一交换器、第二热交换器以及液态循环回路。腔体位于冷凝器与污泥干燥箱 之间。第一热交换器用以与废热热源进行热交换。第二热交换器设置于腔体中， 用以与降温除湿后的空气进行热交换。液态循环回路连接第一热交换器与第二 热交换器。其中废热热源的温度小于或是等于摄氏130度。
由于通过污泥干燥箱的空气为封闭循环使用，因此不易有臭味外泄、影响 环境的困扰。此外，利用工厂中的低阶废热作为加热空气的热源，除可具有节 约能源的功效之外，更可将废热降温，具有节能减碳的效果。
