申请日2012.08.17
公开(公告)日2013.02.27
IPC分类号C02F1/50; C02F9/14
摘要
本实用新型公开了一种村镇生活污水处理装置，它包括：净化槽主体(1)，所述的净化槽主体(1)划分为缺氧区(2)、好氧区(3)、二沉池(4)和消毒池(5)，所述的净化槽主体(1)顶部设有人孔(6)以及配套封盖(7)，所述的缺氧区(2)内部安装有从上到下等间距开孔的布水管(8)，所述的缺氧区(2)和好氧区(3)底部设有微孔曝气管(9)，并且缺氧区(2)和好氧区(3)内部安装有填料支架及填料(10)，所述的二沉池(4)底部设有污泥出口(10)，所述的消毒池(5)内设有加药系统(11)。本实用新型提供的村镇生活污水处理装置，结构设计合理，操作方便，适用范围广泛，自动化程度高，能有效将污水处理达到排放的标准，对环境具有很好的保护作用。
权利要求书

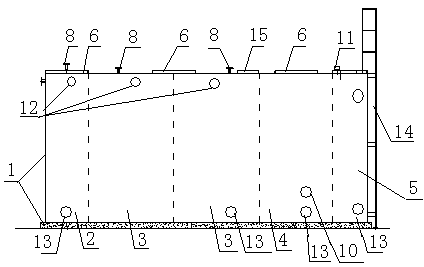

1.一种村镇生活污水处理装置，其特征在于，它包括：净化槽主体(1)，所述的净化槽主体(1)划分为缺氧区(2)、好氧区(3)、二沉池(4)和消毒池(5)，所述的净化槽主体(1)顶部设有人孔(6)以及配套封盖，所述的缺氧区(2)内部安装有从上到下等间距开孔的布水管(7)，所述的缺氧区(2)和好氧区(3)内部设有微孔曝气管(8)，并且缺氧区(2)和好氧区(3)内部安装有填料支架及填料(9)，所述的二沉池(4)底部设有污泥出口(10)，所述的消毒池(5)内设有加药系统(11)。
2.根据权利要求1所述的村镇生活污水处理装置，其特征在于，所述的缺氧区(2)、好氧区(3)和二沉池(4)上部均开设有污泥回流口(12)。
3.根据权利要求1所述的村镇生活污水处理装置，其特征在于，所述的加药系统(11) 内部设有用于污水和药物混合的独立单室。
4.根据权利要求1所述的村镇生活污水处理装置，其特征在于，所述的缺氧区(2)、好氧区(3)、二沉池(4)和消毒池(5)底部均开设有放空管(13)。
5.根据权利要求1至4任一项所述的村镇生活污水处理装置，其特征在于，所述的净化槽主体(1)一侧安装有人梯(14)。
6.根据权利要求5所述的村镇生活污水处理装置，其特征在于，所述的净化槽主体(1)顶部设有观察口(15)。
说明书
一种村镇生活污水处理装置
技术领域
本实用新型涉及一种水处理装置，具体涉及一种村镇生活污水处理装置，属于环保领域。
背景技术
我国是农业大国，农村地域辽阔，人口众多，每天产生数千万吨生活污水，农村污水对环境的污染日益突出。因此，重视和加强农村地区的水污染治理工作，是改善和提高当前农村环境最总要的工作之一，也是我国新农村建设的必由之路。然而，由于农村生活污水面广、分散、水量不连续、水质不稳定等特点，在加上农村集水管网严重欠缺，使得农村生活污水难以集中处理。目前，农村生活污水处理设施主要采用钢混或砖混结构，这种结构存在建设周期长，建筑材料消耗量大、设备配套性差、自动化程度低、工程质量难以控制和劳动强度大等问题。因此，很有必要在现有技术的基础之上设计研发设备配套性好、自动化程度高，工作效率高的村镇生活污水处理装置。
发明内容
发明目的：本实用新型的目的是为了解决现有技术的不足，提供一种结构设计合理、自动化程度高，污水处理工作效率高，应用范围广泛的新型村镇生活污水处理装置。
技术方案：为了实现以上目的，本实用新型所采取的技术方案为：
一种村镇生活污水处理装置，它包括：净化槽主体，所述的净化槽主体划分为缺氧区、好氧区、二沉池和消毒池，所述的净化槽主体顶部设有人孔以及配套封盖，所述的缺氧区内部安装有从上到下等间距开孔的布水管，所述的缺氧区和好氧区内部设有微孔曝气管，并且缺氧区和好氧区内部安装有填料支架及填料，所述的二沉池底部设有污泥出口，所述的消毒池内设有加药系统。
本实用新型采用缺氧加好氧处理工艺，可有效去除污水中有机污染，包括COD、总氮、总磷、色度;并且装置后续工艺采用消毒剂消毒，可确保经过该装置处理后，微生物各项指标达到规定排放要求。
本实用新型提供的污水处理装置，其中净化槽主体可以设计成矩形或圆柱形，并可由8~10cm厚防腐钢板制成，这种结构的主体不仅具有硬度大、抗压强度高，且防腐性能好，经久耐用。在缺氧区内部安装有从上到下等间距开孔的布水管，该布水管采取多孔进水，比现有装置的单口进水更加稳定、均匀，可有效减少进水对填料的冲击破坏。并且本实用新型提供的村镇生活污水处理装置，其中加药系统内部设有一个较小独立单室，污水和药物先在独立单室汇合，单室中水流成湍流，有效使得药物与污水迅速混匀，充分混合后的混合液在流入消毒池进行反应;而现有装置没有设置该单室，造成加药与污水不能有效混匀。
本实用新型提供的村镇生活污水处理装置，其中净化槽主体主体顶部设有1~4个人孔，当装置内部需要清污或检修时，工作人员可以通过人孔进入装置主体，同时，人孔设置有配套的封盖，作为更优选的方案，在封盖与人孔开口处设有缓冲垫，可有效减少封盖与开孔处的撞击。
作为优选方案，以上所述的村镇生活污水处理装置，所述的缺氧区、好氧区和二沉池上部均开设有污泥回流口。
作为优选方案，以上所述的村镇生活污水处理装置，所述的缺氧区、好氧区、二沉池和消毒池底部均开设有放空管。
作为优选方案，以上所述的村镇生活污水处理装置，所述的净化槽主体一侧安装有人梯，工作人员可通过人梯上下，不仅方便且能保证工作人员的操作安全性。
作为优选方案，以上所述的村镇生活污水处理装置，所述的净化槽主体顶部设有观察口。
有益效果：本实用新型提供的村镇生活污水处理装置和现有技术相比具有以下优点：
本实用新型提供的村镇生活污水处理装置，结构设计合理，设备配套性好，适用范围广泛，采用缺氧、好氧处理，可最大程度的净化污水，达到排放标准，降低环境污染，具有很好的社会效益。
