申请日2012.08.17
公开(公告)日2013.02.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于生物亲和亲水磁性悬浮填料的污水处理设备，解决现有技术中填料堆积，曝气池出水管口易堵塞，以及曝气池中填料流态不均匀的问题。该实用新型包括依次连通的水解酸化池，MBBR好氧池，沉淀池，过滤池，以及设置于过滤池下方的设备间，在所述MBBR好氧池内的底部中间位置还设置有曝气系统，在其底部的四周则设有曝气管，该曝气管上方设有导流板，且在MBBR好氧池内还设有填料;所述MBBR好氧池的出水口处还设置有阻隔型出水堰。本实用新型设计合理，简化了污水处理工艺流程，减少了建设投资，降低了运行成本，并且适用处理中水以及工业废水的深度处理。
权利要求书

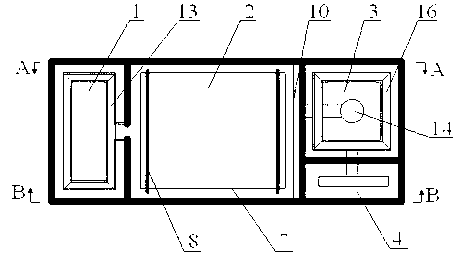

1.基于生物亲和亲水磁性悬浮填料的污水处理设备，包括依次连通的水解酸化池(1)，MBBR好氧池(2)，沉淀池(3)，过滤池(4)，以及设置于过滤池(4)下方的设备间(5)，其特征在于，在所述MBBR好氧池(2)内的底部中间位置还设置有曝气系统(6)，在其底部的四周则设有曝气管(7)，该曝气管(7)上方设有导流板(8)，且在MBBR好氧池(2)内还设有填料(9);所述MBBR好氧池(2)的出水口处还设置有阻隔型出水堰(10)。
2.根据权利要求1所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述曝气管(7)围成一个封闭的矩形，而所述导流板(8)则位于曝气系统(6)与曝气管(7)之间。
3.根据权利要求2所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述曝气管(7)的出气方向偏向导流板(8)且与MBBR好氧池(2)侧壁之间的夹角为12°～15°。
4.根据权利要求3所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述水解酸化池(1)底部设有与污水进口相连通的第一布水器(11)，在水解酸化池(1)的中部设有气提反冲管(12)，上部还设有第一出水堰(13)，且所述气提反冲管(12)与第一出水堰(13)之间设有填料(9)。
5.根据权利要求4所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述沉淀池(3)内设置有与其进水口相通的中心筒(14)，该中心筒(14)下方设置有“∧”型折流板(15)，而在沉淀池(3)的上部还设有第二出水堰(16)。
6.根据权利要求5所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，在所述过滤池(4)内部的上端设有第二布水器(20)，该第二布水器(20)的下方设有滤料层(21)，在过滤池(4)的底部还设有与其排水口相连的第三布水器(22)。
7.根据权利要求6所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述设备间(5)内设置有控制箱(19)，通过管道与曝气系统(6)、曝气管(7)以及气提反冲管(12)相连的风机(17)，以及与沉淀池(3)进口相连通且带计量泵的加药箱(18)。
8.根据权利要求1～7任一项所述的基于生物亲和亲水磁性悬浮填料的污水处理设备，其特征在于，所述填料(9)为磁性悬浮填料。
说明书
基于生物亲和亲水磁性悬浮填料的污水处理设备
技术领域
本实用新型涉及一种新型污水水处理设备，具体涉及一种基于生物亲和亲水磁性悬浮填料的污水处理设备。
背景技术
目前工程采用悬浮填料的生物移动床设备，其填料均为普通的非改性塑料生产，填料的亲水性不佳，挂膜速度慢，生物膜活性与生物量不高;且填料在曝气池中分布不均匀，曝气池出水管口易堵塞。曝气管布置不合理导致曝气池中填料流动不均匀。
实用新型内容
本实用新型的目的在于提供一种基于生物亲和亲水磁性悬浮填料的污水处理设备，解决现有技术中填料堆积，曝气池出水管口易堵塞，以及曝气池中填料流态不均匀的问题。
为了实现上述目的，本实用新型采用的技术方案如下：
基于生物亲和亲水磁性悬浮填料的污水处理设备，包括依次连通的水解酸化池，MBBR好氧池，沉淀池，过滤池，以及设置于过滤池下方的设备间，在所述MBBR好氧池内的底部中间位置还设置有曝气系统，在其底部的四周则设有曝气管，该曝气管上方设有导流板，且在MBBR好氧池内还设有填料;所述MBBR好氧池的出水口处还设置有阻隔型出水堰。
进一步地，所述曝气管围成一个封闭的矩形，而所述导流板则位于曝气系统与曝气管之间;所述曝气管的出气方向偏向导流板且与MBBR好氧池侧壁之间的夹角为12°～15°。
再进一步地，所述水解酸化池底部设有与污水进口相连通的第一布水器，在水解酸化池的中部设有气提反冲管，上部还设有第一出水堰，且所述气提反冲管与第一出水堰之间设有填料。
更进一步地，所述沉淀池内设置有与进水口相通的中心筒，该中心筒下方设置有“∧”型折流板，而在沉淀池的上部还设有第二出水堰。
另外，在所述过滤池内部的上端设有第二布水器，该第二布水器的下方设有滤料层，在过滤池底部还设有与其排水口相连的第三布水器;所述设备间内设置有控制箱，通过管道与曝气系统、曝气管以及气提反冲管相连的风机，以及与沉淀池进口相连通且带计量泵的加药箱;该控制箱用于控制风机和计量泵，以及在污水处理过程中与本实用新型相关排泥泵、污水提升泵和液位探测器。
作为一种优选，所述填料为磁性悬浮填料;该磁性悬浮填料由高密度聚乙烯、活性炭、聚乙烯醇、四氧化三铁、淀粉、碳黑、石蜡、甲壳素和铝酸脂偶联剂组成。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型在MBBR好氧池里设置了曝气管，加强了池边、池角和水管口部分曝气强度，消除克服了填料的堆积和水管口的堵塞现象;
(2)本实用新型中MBBR好氧池内设置了曝气系统和曝气管，且在两者之间的上方设置了导流板，在曝气时，由于曝气系统和曝气管的曝气量不等以及导流板的阻挡，从而改善了好氧池水的流态，使曝气中水的流态是一种可控的流态;
(3)本实用新型采用磁性悬浮填料，该填料与同类产品相比，在水力特性、挂膜速度、CODcr和氨氮的容积负荷性能上有较大提高;
(4)本实用新型除了降低了有机物浓度，还改善了污水的臭味，处理后的水可以中水回用;
(5)本实用新型运行稳定，出水水质波动小，有极强的耐冲击负荷能力，有良好的污泥沉降性能;
(6)本实用新型具有很好的抗污染及水量冲击负荷能力，且运行稳定、污泥产量小、占地面积小、节约能源、无需专业人员操作、无需更新填料、管理维护简单，简化了污水处理流程，减少了建设投资，降低了运行成本。
