申请日2012.08.17
公开(公告)日2013.01.23
IPC分类号C02F9/02
摘要
本实用新型公开了一种磨刷机的磨板水处理回用系统，包括彼此依次连接的磨板水存储槽(1)、磨板水处理回用设备(5)、流量控制阀(9)、磨板水用水系统(8)和磨板水回收系统(10)，磨板水回收系统(10)通过回流管流入磨板水存储槽(1)内。本实用新型的优点在于：1.本系统采用封闭式自体循环技术，净化水循环使用，无任何排放。2.本系统成本低，占地面积少，全自动控制。3.实现铜粒的可回收利用，变废为宝。
权利要求书

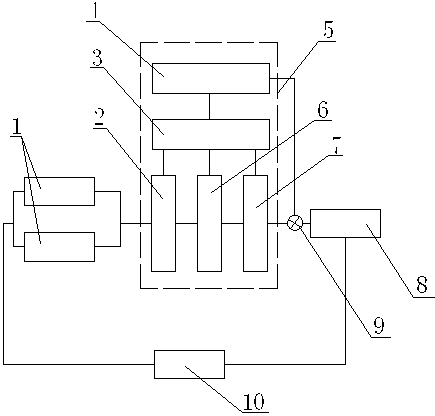

1.磨刷机的磨板水处理回用系统，其特征在于：包括彼此依次连接的磨板水存储槽(1)、磨板水处理回用设备(5)、流量控制阀(9)、磨板水用水系统(8)和磨板水回收系统(10)，磨板水回收系统(10)通过回流管流入磨板水存储槽(1)内。
2.根据权利要求1所述的磨刷机的磨板水处理回用系统，其特征在于：所述磨板水处理回用设备(5)包括依次连接的积液系统(2)、净化系统(6)和回收槽(7)，磨板水存储槽(1)与积液系统(2)连接，回收槽(7)出水管与磨板水用水系统(8)连接，所述磨板水处理回用设备(5)还包括与积液系统(2)、净化系统(6)、回收槽(7)连接的动力系统(3)和与动力系统连接的控制系统(4)。
3.根据权利要求2所述的磨刷机的磨板水处理回用系统，其特征在于：所述流量控制阀(9)采用自动流量控制阀并与磨板水处理回用设备(5)内的控制系统(4)电连接。
4.根据权利要求1所述的磨刷机的磨板水处理回用系统，其特征在于：所述磨板水存储槽(1)设置有至少一个，彼此并联连接。
说明书
磨刷机的磨板水处理回用系统
技术领域
本实用新型涉及一种废液净化处理系统，具体是指一种印制电路板厂磨刷机的磨板水处理回用系统。
背景技术
80年代以来我国印制电路板生产获得了较快的发展。引进或自建生产线不断增加，合资生产企业亦在增多。尤其是乡镇企业印制板厂，遍及全国各地，生产规模逐渐扩大。印制电路板生产已成为电子行业重要的基础产业。由于环境保护在全球范围的广泛深人，部分发达国家印制板厂逐渐向我国转移，港、台地区印制板厂一商也较多地向大陆迁移扩厂。仅港台地区近两年迁至沿海地区的印制板厂家近百家之多，这种现象给我国带来外资投入的同时,也给国内环境保护带来了严垂影响。使印制板行业的环境保护问题更为突出。
印制电路板产生的污染物因其与其它行业不同，构成了印制线路板生产废水、废液处理技术的独特性。污染种类是废水和废液(废气、残料、噪音等)，其含有的污染物有重金属类及其络合物、无机类和有机类。有的线路板厂家废水中还含有Cr6+或CN-。
作为印制电路板时常用的磨刷机而言，其不仅需要大量的清洁水来清洗各阶段磨刷产生的铜粒，而且其清洗后的含铜废液不能直接再利用，工业用水量大大增加，成本也增加了，同时，也不能实现铜粒的再回收利用。为此，我们需要设计一种处理系统，以解决以上的问题。
实用新型内容
本实用新型所要解决的问题是提供一种磨刷机的磨板水处理回用系统，解决了磨刷机磨板水用水量大、成本高、铜粒不可回收的问题。
本实用新型提供的技术方案是：磨刷机的磨板水处理回用系统，包括彼此依次连接的磨板水存储槽、磨板水处理回用设备、流量控制阀、磨板水用水系统和磨板水回收系统，磨板水回收系统通过回流管流入磨板水存储槽内。
所述磨板水处理回用设备包括依次连接的积液系统、净化系统和回收槽，磨板水存储槽与积液系统连接，回收槽出水管与磨板水用水系统连接，所述磨板水处理回用设备还包括与积液系统、净化系统、回收槽连接的动力系统和与动力系统连接的控制系统。
所述流量控制阀采用自动流量控制阀并与磨板水处理回用设备内的控制系统电连接。
所述磨板水存储槽设置有至少一个，彼此并联连接。
本实用新型的优点在于：
1.本系统采用封闭式自体循环技术，净化水循环使用，无任何排放。
2.本系统成本低，占地面积少，全自动控制。
3.实现铜粒的可回收利用，变废为宝。
