申请日2012.08.17
公开(公告)日2013.01.23
IPC分类号C02F1/38; C02F9/02
摘要

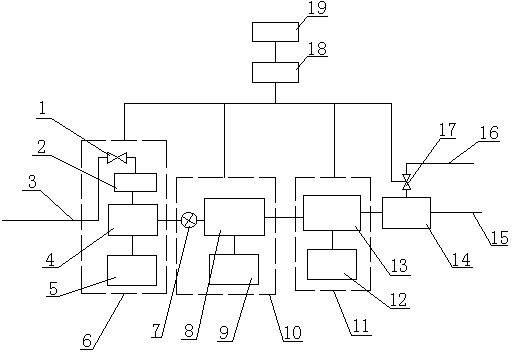

本实用新型公开了一种磨板水处理回用设备，包括彼此依次连接的废水进口管(3)、积液槽(6)、一级净化器(10)、二级净化器(11)、回收桶(14)、净化水出口管(15)，它还包括动力系统(18)和控制箱(19)，所述动力系统(18)分别与积液槽(6)、一级净化器(10)、二级净化器(11)连接，控制箱(19)与动力系统(18)电连接。本实用新型的优点在于：1.本设备采用封闭式自体循环技术，净化水循环使用，无任何排放。2.本设备采用一体化结构设计，成本低，占地面积少，全自动控制，运行稳定。3.实现铜粒的可回收利用，变废为宝。
权利要求书
1.磨板水处理回用设备，其特征在于：包括彼此依次连接的废水进口管(3)、积液槽(6)、一级净化器(10)、二级净化器(11)、回收桶(14)、净化水出口管(15)，它还包括动力系统(18)和控制箱(19)，所述动力系统(18)分别与积液槽(6)、一级净化器(10)、二级净化器(11)连接，控制箱(19)与动力系统(18)电连接。
2.根据权利要求1所述的磨板水处理回用设备，其特征在于：所述回收桶(14)还连接有自来水管(16)，自来水管(16)通过自动补液开关(17)与回收桶(14)内部连通。
3.根据权利要求2所述的磨板水处理回用设备，其特征在于：所述自动补液开关(17)与动力系统(18)连接。
4.根据权利要求1所述的磨板水处理回用设备，其特征在于：所述积液槽(6)包括液位控制开关(1)、在线液位控制器(2)、沉淀槽(4)和滤筒(5)，废水进口管(3)入口端连接液位控制开关(1)，液位控制开关(1)依次与在线液位控制器(2)、沉淀槽(4)连接，滤筒(5)设置在沉淀槽(4)内部。
5.根据权利要求1所述的磨板水处理回用设备，其特征在于：所述一级净化器(10)包括净化泵(7)、压力过滤器(8)、滤袋(9)，净化泵(7)和压力过滤器(8)顺次连接，滤袋Ⅰ(9)设置在压力过滤器(8)内部。
6.根据权利要求1所述的磨板水处理回用设备，其特征在于：所述二级净化器(11)包括二级过滤器(13)，二级净化器(11)内部设有滤袋Ⅱ(12)。
说明书
磨板水处理回用设备
技术领域
本实用新型涉及一种废液净化处理设备，具体是指一种印制电路板厂的磨板水处理回用设备。
背景技术
80年代以来我国印制电路板生产获得了较快的发展。引进或自建生产线不断增加，合资生产企业亦在增多。尤其是乡镇企业印制板厂，遍及全国各地，生产规模逐渐扩大。印制电路板生产已成为电子行业重要的基础产业。由于环境保护在全球范围的广泛深人，部分发达国家印制板厂逐渐向我国转移，港、台地区印制板厂也较多地向大陆迁移扩厂。仅港台地区近两年迁至沿海地区的印制板厂家近百家之多，这种现象给我国带来外资投入的同时,也给国内环境保护带来了严重影响。使印制板行业的环境保护问题更为突出。
印制电路板产生的污染物因其与其它行业不同，构成了印制线路板生产废水、废液处理技术的独特性。污染种类是废水和废液(废气、残料、噪音等)，其含有的污染物有重金属类及其络合物、无机类和有机类。有的线路板厂家废水中还含有Cr6+或CN-。
作为印制电路板时常用的磨刷机而言，其不仅需要大量的清洁水来清洗各阶段磨刷产生的铜粒，而且其清洗后的含铜废液不能直接再利用，工业用水量大大增加，成本也增加了，同时，也不能实现铜粒的再回收利用。为此，我们需要设计一种处理设备，以解决以上的问题。
实用新型内容
本实用新型所要解决的问题是提供一种磨板水处理回用设备，解决了磨板水用水量大、成本高、铜粒不可回收的问题。
本实用新型提供的技术方案是：磨板水处理回用设备，包括彼此依次连接的废水进口管、积液槽、一级净化器、二级净化器、回收桶、净化水出口管，它还包括动力系统和控制箱，所述动力系统分别与积液槽、一级净化器、二级净化器连接，控制箱与动力系统电连接。
所述回收桶还连接有自来水管，自来水管通过自动补液开关与回收桶内部连通。
所述自动补液开关与动力系统连接。
所述积液槽包括液位控制开关、在线液位控制器、沉淀槽和滤筒，废水进口管入口端连接液位控制开关，液位控制开关依次与在线液位控制器、沉淀槽连接，滤筒设置在沉淀槽内部。
所述一级净化器包括净化泵、压力过滤器、滤袋，净化泵和压力过滤器顺次连接，滤袋Ⅰ设置在压力过滤器内部。
所述二级净化器包括二级过滤器，二级净化器内部设有滤袋Ⅱ。
本实用新型的优点在于：
1.本设备采用封闭式自体循环技术，净化水循环使用，无任何排放。
2.本设备采用一体化结构设计，成本低，占地面积少，全自动控制，运行稳定。
3.实现铜粒的可回收利用，变废为宝。
