申请日2012.07.13
公开(公告)日2013.02.06
IPC分类号F16K37/00
摘要
本实用新型涉及一种污水排气阀监控设备，其安装于一排气阀上，其包括引导管、电动阀、数据监控仪和污水收集器;其中，所述引导管一端连接所述排气阀，另一端连接所述污水收集器;所述排气阀通过一对法兰结构安装于引导管上;于所述污水收集器上安装有上述用于采集污水收集器信号的数据监控仪;所述数据监控仪与电动阀电性连接;所述电动阀安装于排气阀的下方。本实用新型的污水排气阀监控设备有效地防止因排气阀故障而导致的污水外漏，同时该设备具有报警功能，使得排气阀的工作状态得到实施的监控，该排气阀监控系统在排水管道上的应用，对解决排气阀渗漏这一难题提供了一种有效方法。
权利要求书
1.一种污水排气阀监控设备，其安装于一排气阀上，其特征在于：包括引导管、电动阀、数据监控仪和污水收集器;其中，所述引导管一端连接所述排气阀，另一端连接所述污水收集器;所述排气阀通过一对法兰结构安装于引导管上;于所述污水收集器上安装有上述用于采集污水收集器信号的数据监控仪;所述数据监控仪与电动阀电性连接;所述电动阀安装于排气阀的下方。
2.如权利要求1所述的污水排气阀监控设备，其特征在于：所述数据监控仪与一太阳能电池板、一蓄电池连接。
3.如权利要求2所述的污水排气阀监控设备，其特征在于：所述污水收集器分为一排气阀漏水仓以及一排气阀喷水仓，于所述排气阀漏水仓内设有第一信号采集器，于所述排气阀喷水仓内设有第二信号采集器。
4.如权利要求3所述的污水排气阀监控设备，其特征在于：于所述数据监控仪设有一GPRS远程信号发射器。
说明书
一种污水排气阀监控设备
技术领域
本实用新型涉及一种监控设备，具体涉及一种污水排气阀监控设备，属于排水设备技术领域。
背景技术
城市的生活污水及工业废水有时需要长距离压力输送至污水处理厂，在输送过程中，水泵的叶轮转动会吸入气体，微生物的作用也会产生气体，气体总量相当可观。过多的气量会导致水力损失增加、输送能力下降，有时还会发生气堵现象导致管内压力升高，不仅影响污水输送的正常运行，也可能对管道和设备有一定的破坏作用，因此在管路系统中必须设置自动排气阀。
由于污水收集不均匀，开停泵频繁，管道压力不均衡，再加上污水内杂质较多，排气阀浮球传动机构经常发生卡住和动作迟缓现象。管道内压力突增时，排气阀内的压力一时达不到浮球动作的压力，造成排气阀突然喷射，如污水中有杂质或者残留物粘在橡胶圈上，将造成排气阀长期喷漏水故障，进而造成严重的经济损失及社会影响。
因此，为解决上述技术问题，确有必要提供一种具有改良结构的污水排气阀监控设备，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种污水排气阀监控设备，其能防止污水排气阀发生故障时污水外漏，提高排气阀运行的安全性。

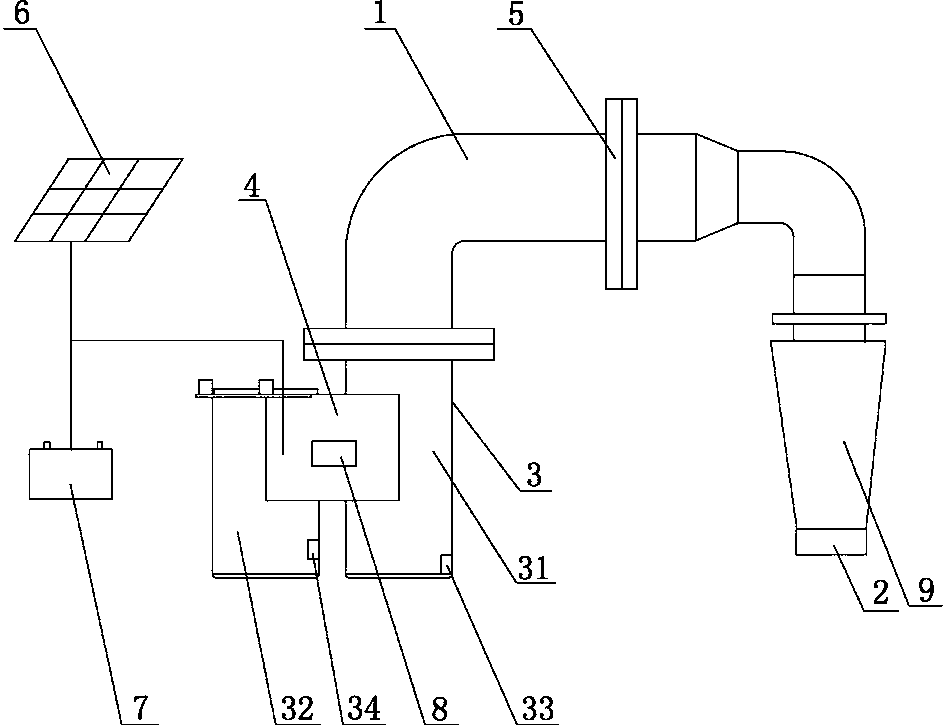

为实现上述目的，本实用新型采取的技术方案为：一种污水排气阀监控设备，其安装于一排气阀上，其包括引导管、电动阀、数据监控仪和污水收集器;其中，所述引导管一端连接所述排气阀，另一端连接所述污水收集器;所述排气阀通过一对法兰结构安装于引导管上;于所述污水收集器上安装有上述用于采集污水收集器信号的数据监控仪;所述数据监控仪与电动阀电性连接;所述电动阀安装于排气阀的下方。
本实用新型的污水排气阀监控设备进一步设置为：所述数据监控仪与一太阳能电池板、一蓄电池连接。
本实用新型的污水排气阀监控设备进一步设置为：所述污水收集器分为一排气阀漏水仓以及一排气阀喷水仓，于所述排气阀漏水仓内设有第一信号采集器，于所述排气阀喷水仓内设有第二信号采集器。
本实用新型的污水排气阀监控设备还可设置为：于所述数据监控仪设有一GPRS远程信号发射器。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的污水排气阀监控设备有效地防止因排气阀故障而导致的污水外漏，同时该设备具有报警功能，使得排气阀的工作状态得到实时的监控，该排气阀监控系统在排水管道上的应用，对解决排气阀渗漏这一难题提供了一种有效方法。
