申请日2012.07.13
公开(公告)日2013.01.30
IPC分类号B65D90/66; B65D90/00
摘要
一种污水罐电气自动控制装置，包括：气路(1)、安全阀(2)、压力表(3)、储气瓶(4)、总气阀门(5)、蓄电池(6)、罐体(7)、罐盖气缸(8)、气动阀门(9)、电路(10)。电磁阀DY1、DY2、DY3、开关K1、K2、K3。其电路(10)分三路，电源经开关K1、K2、K3对应控制电磁阀DY1、DY2、DY3;气路(1)由储气瓶(4)出来分三路，分别经电磁阀DY1、DY2、DY3控制气动阀门(9)、罐盖气缸(8)、罐体(7)，实现污水罐排液气动阀门(9)自动控制，罐盖自动启闭，罐体(7)充气。本实用新型安全可靠，操作方便，密封性好，防止污水外溢，避免环境污染，实现污水罐排液自动控制，缩短施工时间，提高工作效率，减轻岗位人员劳动强度。
权利要求书
1. 一种污水罐电气自动控制装置，包括：气路(1)、安全阀(2)、压力表(3)、储气瓶(4)、总气阀门(5)、蓄电池(6)、罐体(7)、罐盖气缸(8)、气动阀门(9)、电路(10);电磁阀DY1、DY2、DY3、开关K1、K2、K3;其特征是：所述的污水罐电气自动控制装置的电路(10)分为三路，电源经开关K1、K2、K3对应控制电磁阀DY1、DY2、DY3;气路(1)由储气瓶(4)出来分为三路，分别经电磁阀DY1、DY2、DY3对应控制气动阀门(9)、罐盖气缸(8)、罐体(7)，实现污水罐排液气动阀门(9)自动控制，罐盖自动启闭，罐体(7)充气。
说明书
污水罐电气自动控制装置
技术领域
本实用新型涉及油田作业污水罐自动控制技术，具体而言是一种污水罐电气自动控制装置。
背景技术
油田用污水罐车主要承担采油、作业施工污水运输任务。由于原油与泥沙的混合污水粘度较大，造成排放速度太慢(特别在冬季)，严重影响污水罐车的工作效率。现有罐盖密封效果差，罐车在井场路段行驶中车体摇摆幅度大，极易产生污水外溢现象，造成环境污染。罐车每天施工井次较多，放水闸门开关频繁，人员手动操作劳动强度大。上述问题的存在，延长了罐车与施工作业配合的时间，给岗位工人带来了极大的不便，增加了职工劳动强度，影响了现场安全环保施工，造成了环境污染。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种污水罐电气自动控制装置。

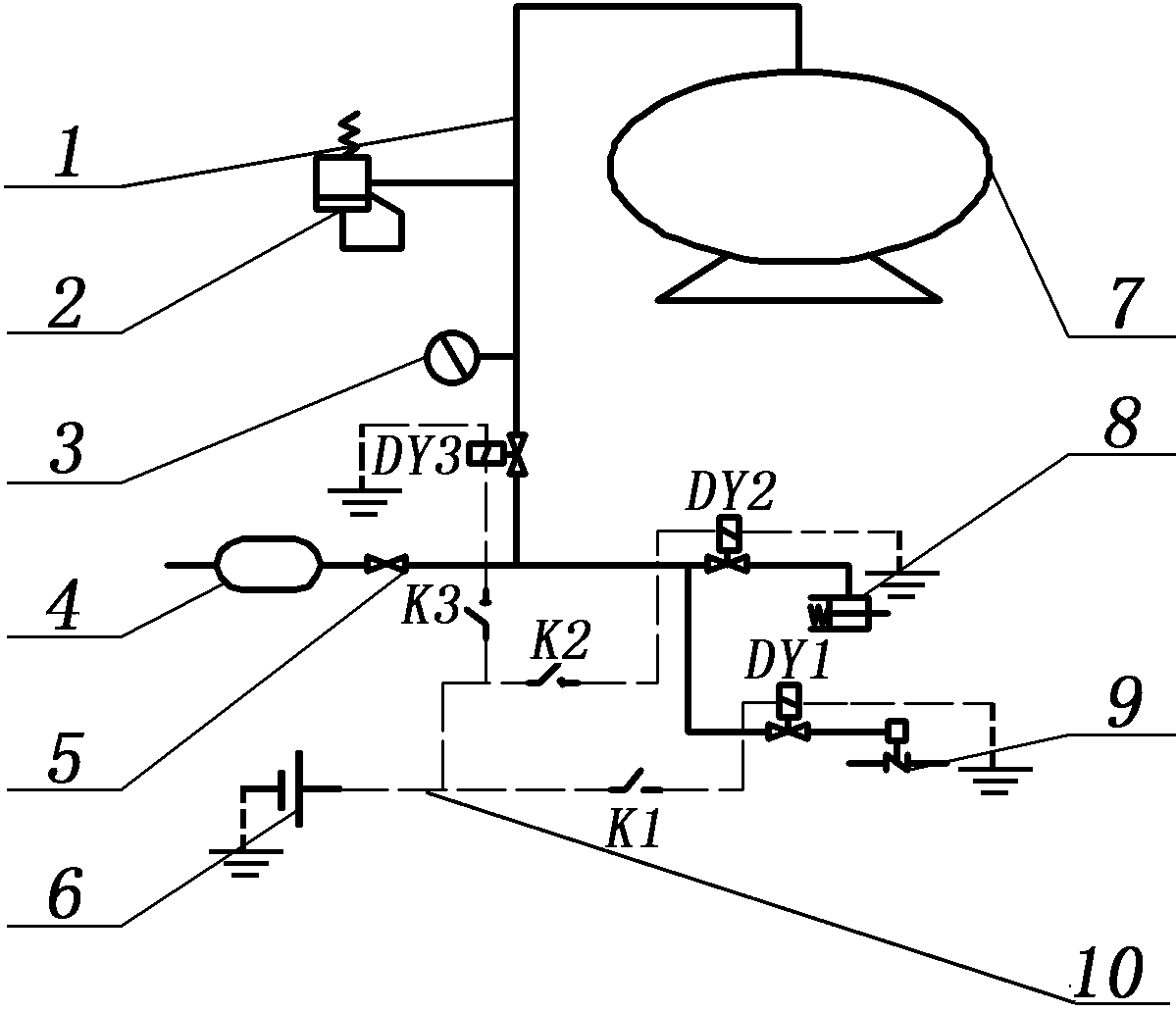

本实用新型包括：气路、安全阀、压力表、储气瓶、总气阀门、蓄电池、罐体、罐盖气缸、气动阀门、电路。电磁阀DY1、DY2、DY3、开关K1、K2、K3。其污水罐电气自动控制装置的电路分为三路，电源经开关K1、K2、K3对应控制电磁阀DY1、DY2、DY3;气路由储气瓶出来分为三路，分别经电磁阀DY1、DY2、DY3对应控制气动阀门、罐盖气缸、罐体，实现污水罐排液气动阀门自动控制，罐盖自动启闭，罐体充气，实现快速排液。
本实用新型的有益效果是：安全可靠，操作方便，罐盖自动启闭，密封性能好，防止污水外溢，避免环境污染，实现污水罐排液自动控制，气驱排液，缩短施工时间，提高工作效率，减轻岗位人员的劳动强度。
