申请日2012.07.13
公开(公告)日2013.03.06
IPC分类号C02F103/32; C02F1/00
摘要

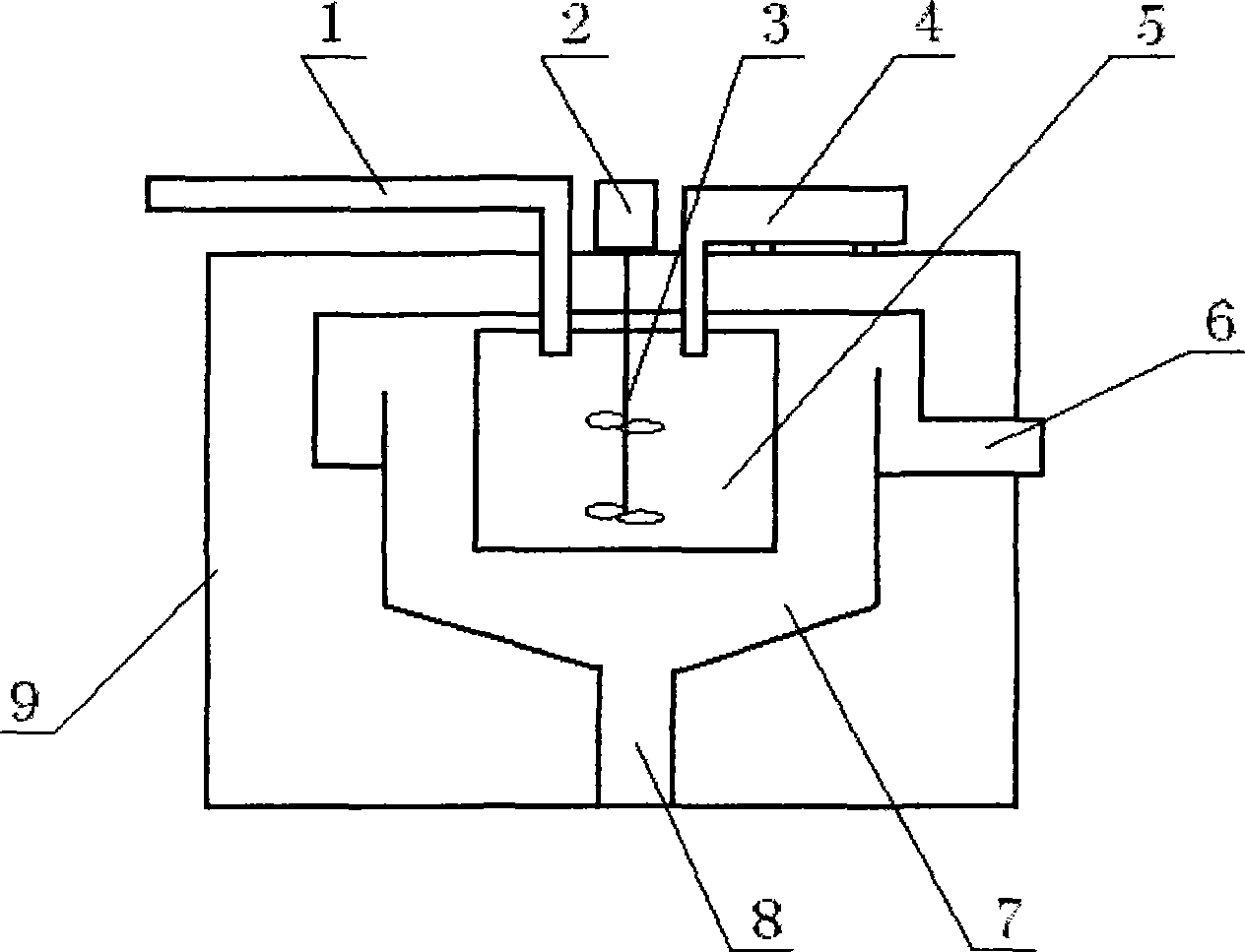

本实用新型公开了一种用于蔬菜速冻流水线的污水处理器，其包括壳体、反应槽、搅拌槽、污水进入管、药剂添加机构、电机、搅拌轴和清水排出口，所述的反应槽位于壳体内，所述的搅拌槽位于反应槽的上部，所述的反应槽的底部具有污物排出口，所述的壳体的顶端具有电机、污水进入管和药剂添加机构，所述的电机的下方连有搅拌轴，搅拌轴置于搅拌槽内，所述的污水进入管通入搅拌槽内，所述的药剂添加机构位于搅拌槽的上方，所述的清水排出口位于反应槽的上部的一侧。本实用新型一种用于蔬菜速冻流水线的污水处理器采用这样的结构，使用后能节约用水，保持生产车间的地面干爽。
权利要求书
1.一种用于蔬菜速冻流水线的污水处理器，其特征在于：其包括壳体、反 应槽、搅拌槽、污水进入管、药剂添加机构、电机、搅拌轴和清水排出口，所 述的反应槽位于壳体内，所述的搅拌槽位于反应槽的上部，所述的反应槽的底 部具有污物排出口，所述的壳体的顶端具有电机、污水进入管和药剂添加机构， 所述的电机的下方连有搅拌轴，搅拌轴置于搅拌槽内，所述的污水进入管通入 搅拌槽内，所述的药剂添加机构位于搅拌槽的上方，所述的清水排出口位于反 应槽的上部的一侧。
2.根据权利要求1所述的一种用于蔬菜速冻流水线的污水处理器，其特征 在于：所述的清水排出口伸出壳体外。
说明书
一种用于蔬菜速冻流水线的污水处理器
技术领域
本实用新型涉及一种用于蔬菜速冻流水线的污水处理器。
背景技术
蔬菜速冻流水线包括清洗机、漂烫机和速冻机，清洗机具有清洗水池，漂 烫机旁具有冷却水池，速冻果蔬生产流水线水的用量较大，水没有循环利用， 生产车间的地面潮湿。人们一直想水能循环利用，但在循环水装置的研究上污 水处理是个难题。目前还没有这样的用于蔬菜速冻流水线的污水处理器。其使 用能节约用水，保持生产车间的地面干爽。
实用新型内容
本实用新型所要解决的技术问题是：提供一种用于蔬菜速冻流水线的污水 处理器，该种用于蔬菜速冻流水线的污水处理器的使用能节约用水，保持生产 车间的地面干爽。
要解决该技术问题，本实用新型的技术方案为：一种用于蔬菜速冻流水线 的污水处理器，其包括壳体、反应槽、搅拌槽、污水进入管、药剂添加机构、 电机、搅拌轴和清水排出口，所述的反应槽位于壳体内，所述的搅拌槽位于反 应槽的上部，所述的反应槽的底部具有污物排出口，所述的壳体的顶端具有电 机、污水进入管和药剂添加机构，所述的电机的下方连有搅拌轴，搅拌轴置于 搅拌槽内，所述的污水进入管通入搅拌槽内，所述的药剂添加机构位于搅拌槽 的上方，所述的清水排出口位于反应槽的上部的一侧。
所述的清水排出口伸出壳体外。
本实用新型一种用于蔬菜速冻流水线的污水处理器采用这样的结构，使用 后能节约用水，保持生产车间的地面干爽。
