申请日2012.10.09
公开(公告)日2013.03.27
IPC分类号C02F3/00; C02F3/34
摘要
本发明公开了一种用于污水处理的填料反应装置,包括壳体,壳体底部设有入水口,壳体上部开有出水口,壳体内填有填料,所述壳体内部设有一S型挡板,且S型挡板上开有微孔。本发明与传统技术相比,增加了S型挡板,将生物填料有效地控制在反应器的两侧,使得污水能够与微生物充分接触反应,达到充分分解污水内有机杂质的目的。
权利要求书

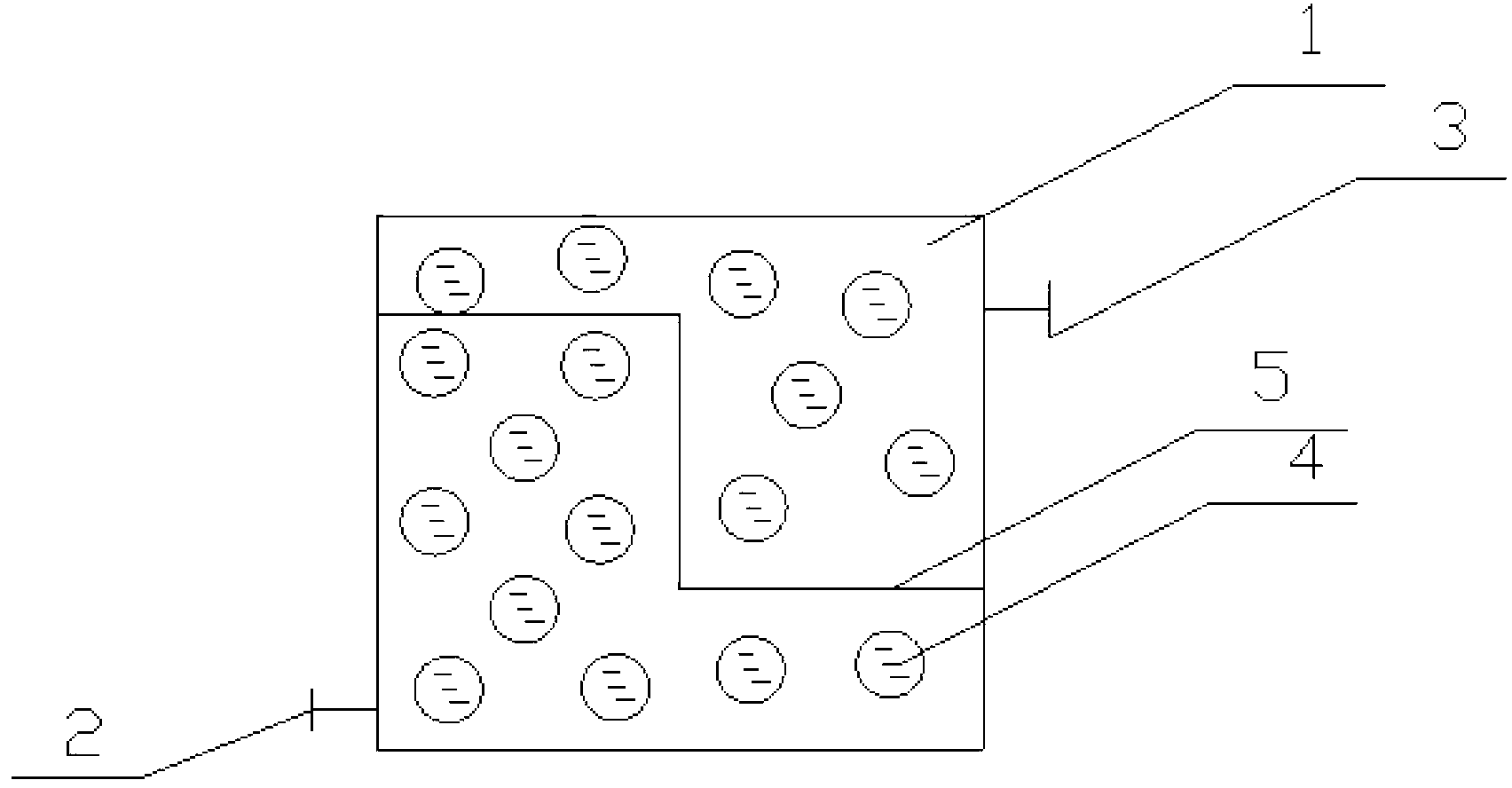

1.一种用于污水处理的填料反应装置,包括壳体(1),壳体(1)底部 设有入水口(2),壳体(1)上部开有出水口(4),壳体(1)内填 有填料(4),其特征在于,所述壳体(1)内部设有一S型挡板(5) ,且S型挡板(5)上开有微孔。
2.根据权利要求1所述的用于污水处理的填料反应装置,其特征在于,所 述S型挡板(5)上的微孔直径小于填料(4)的直径。
3.根据权利要求1所述的用于污水处理的填料反应装置,其特征在于,所 述S型挡板(5)的形状代替为一字型或M型。
说明书
一种用于污水处理的填料反应装置
技术领域
本发明属于环保领域,具体涉及一种用于污水处理的填料反应装置。
背景技术
目前,水处理装置种类繁多,而采用生物填料来处理污水的装置也开 始发展起来。传统的填料装置结构很简单,都是一个反应槽,然后向 槽内投入生物填料,靠时间的长短来判断生化反应的程度,这样有个 弊端,往往填料会浮在水体上面,导致上面的水体处理效果比较理想 ,而越接近槽底的水体处理效果越差。
发明内容
发明目的:本发明的目的在于针对现有技术的不足,提供一种用于污 水处理的填料反应装置。
技术方案:为了达到上述发明目的,本发明具体是这样来实现的:一 种用于污水处理的填料反应装置,包括壳体,壳体底部设有入水口, 壳体上部开有出水口,壳体内填有填料,所述壳体内部设有一S型挡板 ,且S型挡板上开有微孔。
其中,所述S型挡板上的微孔直径小于填料的直径。
其中,所述S型挡板的形状可以设计为一字型或M型。
有益效果:本发明与传统技术相比,增加了S型挡板,将生物填料有效 地控制在反应器的两侧,使得污水能够与微生物充分接触反应,达到 充分分解污水内有机杂质的目的。
