申请日2012.09.12
公开(公告)日2013.04.17
IPC分类号C02F3/12; C02F3/30
摘要
本实用新型公开了餐饮用污水处理器，包括第一处理室和至少一个第二处理室，所述第一处理室的一端设置有进水口，所述第二处理室的一端设置有出水口，所述第二处理室中设置有生物滤池箱，所述生物滤池箱中设置有生物填料过滤装置，还包括一用于曝气的曝气装置，在所述的至少一个第二处理室中设置有生物床，所述的生物床中插入中空的第一导管，所述的第一导管与曝气装置连通。本实用新型处理污水过程中好氧和厌氧菌均有效发挥了作用，污水处理效果更强。
权利要求书

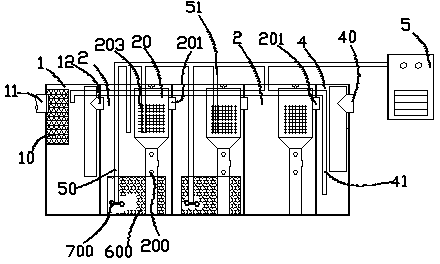

1.餐饮用污水处理器，包括第一处理室(1)和至少一个第二处理室(2)，所述第一处理室(1)的一端设置有进水口(11)，所述第二处理室(2)的一端设置有出水口(201)，所述第二处理室(2)中设置有生物滤池箱(20)，所述生物滤池箱(20)中设置有生物填料过滤装置(203)，其特征在于：还包括一用于曝气的曝气装置(5)，在至少一个所述的第二处理室中设置有生物床(600)，所述的生物床(600)中插入中空的第一导管(50)，所述的第一导管(50)与曝气装置(5)连通。
2.根据权利要求1所述的餐饮用污水处理器，其特征在于：所述第一导管(50)的一端设置有曝气盘(700)。
3.根据权利要求1所述的餐饮用污水处理器，其特征在于：所述进水口(11)的一端上设置有滤渣网(10)。
4.根据权利要求1所述的餐饮用污水处理器，其特征在于：在所述至少一个生物滤池箱(20)中伸入第二导管(51)，所述第二导管(51)与曝气装置(5)连通。
5.根据权利要求1所述的餐饮用污水处理器，其特征在于：还包括一个第三处理室(4)，所述第三处理室(4)和第二处理室(2)连通，在第三处理室的一端设置有排水口(40)，还包括一回流管(41)，所述回流管(41)一端插入第三处理室(4)中，所述回流管(41)的另一端插入第一处理室(1)或第二处理室(2)，所述回流管(41)与曝气装置(5)连通。
6.根据权利要求1所述的餐饮用污水处理器，其特征在于：所述曝气装置(5)为风机。
说明书
餐饮用污水处理器
技术领域
本实用新型涉及一种污水处理装置，具体的说涉及一种餐饮用污水处理器。
背景技术
本申请人早期开发、研制，并申请了中国实用新型，专利号ZL200920191433.4，授权公告日期为2010年5月26日的一种餐饮用污水处理装置，包括至少一个处理室，一个沉淀池，处理室的一端设置有进水口，沉淀池的一端设置有出水口，处理室内设置有生物滤池箱，在生物滤池箱内设置有提箱，提箱内设置有生物过滤装置，所述生物滤池箱的底面连接有连接管，连接管和处理室的底面相连，连接管的侧壁上设置有进水孔，生物滤池箱的侧壁上设置有出水管，出水管穿过处理室的侧壁，连接到沉淀池中。在使用过程中，发现污水处理效果还不是十分理想。主要原因如下：1)设备整体为密封的结构，内部含氧量低，导致了污水中好养菌和兼性好养菌不能很好的发挥作用 2)原有滤芯需手动清洗，3)设备内的活性污泥和生物菌流失较大，影响处理效果。
发明内容
针对现有技术的不足，本实用新型提供了一种污水处理效果理想，且实施成本较低的餐饮用污水处理装置。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：餐饮用污水处理器，包括第一处理室和至少一个第二处理室，所述第一处理室的一端设置有进水口，所述第二处理室的一端设置有出水口，所述第二处理室中设置有生物滤池箱，所述生物滤池箱中设置有生物填料过滤装置，还包括一用于曝气的曝气装置，在至少一个所述的第二处理室中设置有生物床，所述的生物床中插入第一导管，所述的第一导管与曝气装置连通。
上述技术方案中，所述第一导管的一端设置有曝气盘，该优选的实施例，使导入的空气能够更好的溶解在污水中，增加污水中的含氧量，并且曝气盘产生的微气泡上升，能够带动沉淀于处理室底部的杂质、油膜混合物悬浮上浮，便于对于浮上表面的杂质、油膜混合物的分离处理。
上述技术方案中，所述进水口的一端上设置有滤渣网，该优选的实施例，可以通过滤渣网对污水中的大颗粒杂质进行初步的过滤。
上述技术方案中，在所述至少一个生物滤池箱中伸入第二导管，所述第二导管与曝气装置连通。
上述技术方案中，还包括一个第三处理室，所述第三处理室和第二处理室连通，在所述第三处理室的一端设置有排水口，还包括一回流管，所述回流管一端插入第三处理室中，所述回流管的另一端插入第一处理室或第二处理室，所述回流管与曝气装置连通，通过气体流动，把含有活性污泥的水吸入管中，通过回流管重新输送到第一处理室或第二处理室进行重复处理，最大限度的保持设备内部生物菌的数量，加速对污水的处理，使得污水能够彻底达到排放的要求。
上述技术方案中，优选的，所述曝气装置为风机，并且风机可以通过电控设备控制。
本使用新型于现有技术相比，具有如下有益效果是：1)在污水处理过程中，好氧菌和厌氧菌均能充分的发挥作用，大大加强了对污水处理的效果;2)可以把处理后的污水通过回流管重新输送到第一处理室或第二处理室进行重复处理，使得污水能够彻底达到排放的要求;3)在污水处理室中增加利于微生物附着的生物床，再通过曝气装置对其曝入空气，为微生物的增长提供了适宜的环境，污水处理能力加强;4)不需要手动的取出生物滤池箱中生物填料过滤装置，对其进行清洗，十分的方便。
