申请日2012.09.19
公开(公告)日2013.04.03
IPC分类号C02F1/28; B01J20/24; C02F1/62
摘要
本实用新型涉及一种吸附去除废水中微量镉离子的一体化装置，设有过滤柱体容器，所述过滤柱体容器下端设有进水口，所述进水口通过进水管道与进水计量泵、进水箱管道连通，所述过滤柱体容器上端设有出水口，所述出水口通过出水管道与出水箱管道连通，所述出水口设有与进水箱相连通的回流管道，所述过滤柱体容器内设有过滤芯，所述过滤芯上端设有出水筛孔板，所述过滤芯下端设有进水筛孔板，所述过滤芯设为由若干层吸附滤料组成的填料层。本实用新型适用于微量镉离子废水的处理，具具有设计合理、结构科学、操作方便、吸附效果良好、除污率高的优点。
权利要求书

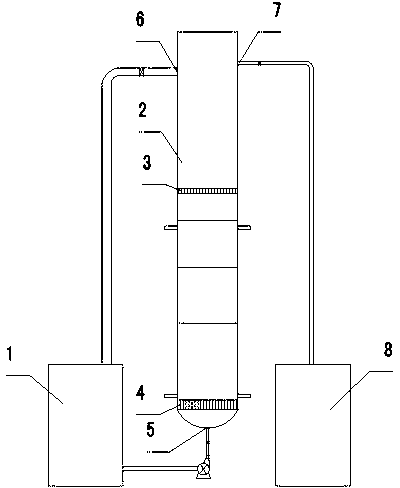

1.一种吸附去除废水中微量镉离子的一体化装置，其特征在于：设有过滤柱体容器(2)，所述过滤柱体容器下端设有进水口(5)，所述进水口通过进水管道与进水计量泵、进水箱(1)管道连通，所述过滤柱体容器上端设有出水口，所述出水口(7)通过出水管道与出水箱(8)管道连通，所述出水口设有与进水箱相连通的回流管道(6)，所述过滤柱体容器内设有过滤芯，所述过滤芯上端设有出水筛孔板(3)，所述过滤芯下端设有进水筛孔板(4)，所述过滤芯设为由若干层吸附滤料组成的填料层。
2.根据权利要求1所述的吸附去除废水中微量镉离子的一体化装置，其特征在于：所述过滤柱体容器的上端为上敞口柱状反应器，反应器材质为有机玻璃或石英砂玻璃，壁厚5-20mm，其底面穿孔板孔径为40-80um，废水在整个床层的水力停留时间为0.5-2.5h。
3.根据权利要求1所述的吸附去除废水中微量镉离子的一体化装置，其特征在于：所述填料层从下往上依次设为活性炭负载改性壳聚糖吸附剂层、硅藻土壳聚糖吸附剂层、海藻酸钠与壳聚糖小球层。
说明书
吸附去除废水中微量镉离子的一体化装置
技术领域
本实用新型涉及一种污水处理设备，特别是一种重金属离子的处理装置，具体的是一种对含有微量镉离子的废水的处理设备。
背景技术
重金属污染主要来自采矿业、冶金、机械加工、表面处理、重工业等。重金属指比重大于4或5的金属，约有45种，如铜、铅、锌、铁、钴、镍、钒、铌、钽、钛、锰、镉、汞、钨、钼、金、银等。,而我们常说的重金属污染指的就是因人类活动导致环境中的重金属含量增加，超出正常范围，并导致环境质量恶化。假如我们吃的食物重金属含量超标，而我们又经常吃这些食物，那么食物内的大量重金属进入人体消化系统后不能被排出，它们就会在人体的某些器官中积蓄起来造成慢性中毒，危害人体健康。重金属通过大气、水、吃的食物进入人体。
针对重金属废水的处理方法有化学法、物理化学法、生物吸附法等，其中包括中和沉淀法、硫化物沉淀法、铁氧体法、电解法、离子交换、吸附法以及膜分离法。中和沉淀法、铁氧体法和硫化物沉淀法反应后废水中多含有沉淀物需后续处理，污泥量较大，后者还会带来二次污染;电解法耗酸碱量大，电耗大，处理成本高;离子交换法需酸液再生，运行费用高;膜分离法投资较大，运行费用也较高。吸附法污泥量少，处理成本较低，而且近几年学者开发出许多改性吸附材料，目前，已有用于工业生产中。其中壳聚糖是经过甲壳素脱乙酰作用支撑的另一类生物高分子，由于含氮量较高，对重金属离子有较强的吸附富集能力，即使是极低浓度的重金属离子也能被吸收。但是壳聚糖在水中沉降性较差，长期浸泡易散形等缺点，因此需对其进行化学改性处理。
实用新型内容
本实用新型的目的是为了解决上述问题，提出一种吸附去除废水中微量镉离子的一体化装置，该吸附去除废水中微量镉离子的一体化装置具有设计合理、结构科学、操作方便、吸附效果良好、除污率高的特点。
本实用新型的目的是通过以下技术方案来实现的：吸附去除废水中微量镉离子的一体化装置，其特征在于：设有过滤柱体容器，所述过滤柱体容器下端设有进水口，所述进水口通过进水管道与进水计量泵、进水箱管道连通，所述过滤柱体容器上端设有出水口，所述出水口通过出水管道与出水箱管道连通，所述出水口设有与进水箱相连通的回流管道，所述过滤柱体容器内设有过滤芯，所述过滤芯上端设有出水筛孔板，所述过滤芯下端设有进水筛孔板，所述过滤芯设为由若干层吸附滤料组成的填料层。
本实用新型进一步完善和补充的实施方式：
所述过滤柱体容器的上端为上敞口柱状反应器，反应器材质为有机玻璃或石英砂玻璃，壁厚5-20mm，其底面穿孔板孔径为40-80um，废水在整个床层的水力停留时间为0.5-2.5h。
所述填料层从下往上依次设为活性炭负载改性壳聚糖吸附剂层、硅藻土壳聚糖吸附剂层、海藻酸钠与壳聚糖小球层。
本实用新型的过滤芯设为由若干层吸附滤料组成的填料层，填料层从下往上依次设为活性炭负载改性壳聚糖吸附剂层、硅藻土壳聚糖吸附剂层、海藻酸钠与壳聚糖小球层，因而对重金属离子有较强的吸附富集能力，即使是极低浓度的重金属离子也能被吸收，不仅可以用于微量镉离子废水的处理，还可以用于去除高浓度其他重金属离子处理，另外也可以用于难降解有机废水的处理以及垃圾渗滤液的处理。
