申请日2012.09.19
公开(公告)日2013.01.02
IPC分类号C02F9/02; C02F103/32; C02F1/28
摘要
本发明涉及一种方法和设备，即一种大豆制品加工废水循环利用方法及节能设备，其特征在于：这种设备是一种过滤罐(1)，过滤罐(1)一端有进水口(2)，另一端设有出水口(7)，进水口(2)与大豆加工设备的排水管相接，出水口(7)通过水管与净水池相通，过滤罐(1)内设有三个可拆卸的过滤层(3)，过滤罐(1)内上端处设有麦饭石过滤层(4)，过滤罐(1)中部处设有活性炭过滤层(5)，过滤罐(1)底部设有火山灰石英砂混合过滤层(6)。其有益效果是：净化和重复利用大豆制品生产废水，节水节能、减少污染，保护环境。且能滤取大豆制品生产废水中含有大部分营养保健物质，过滤装置取材方便，成本低廉，经济效益十分显著。
权利要求书

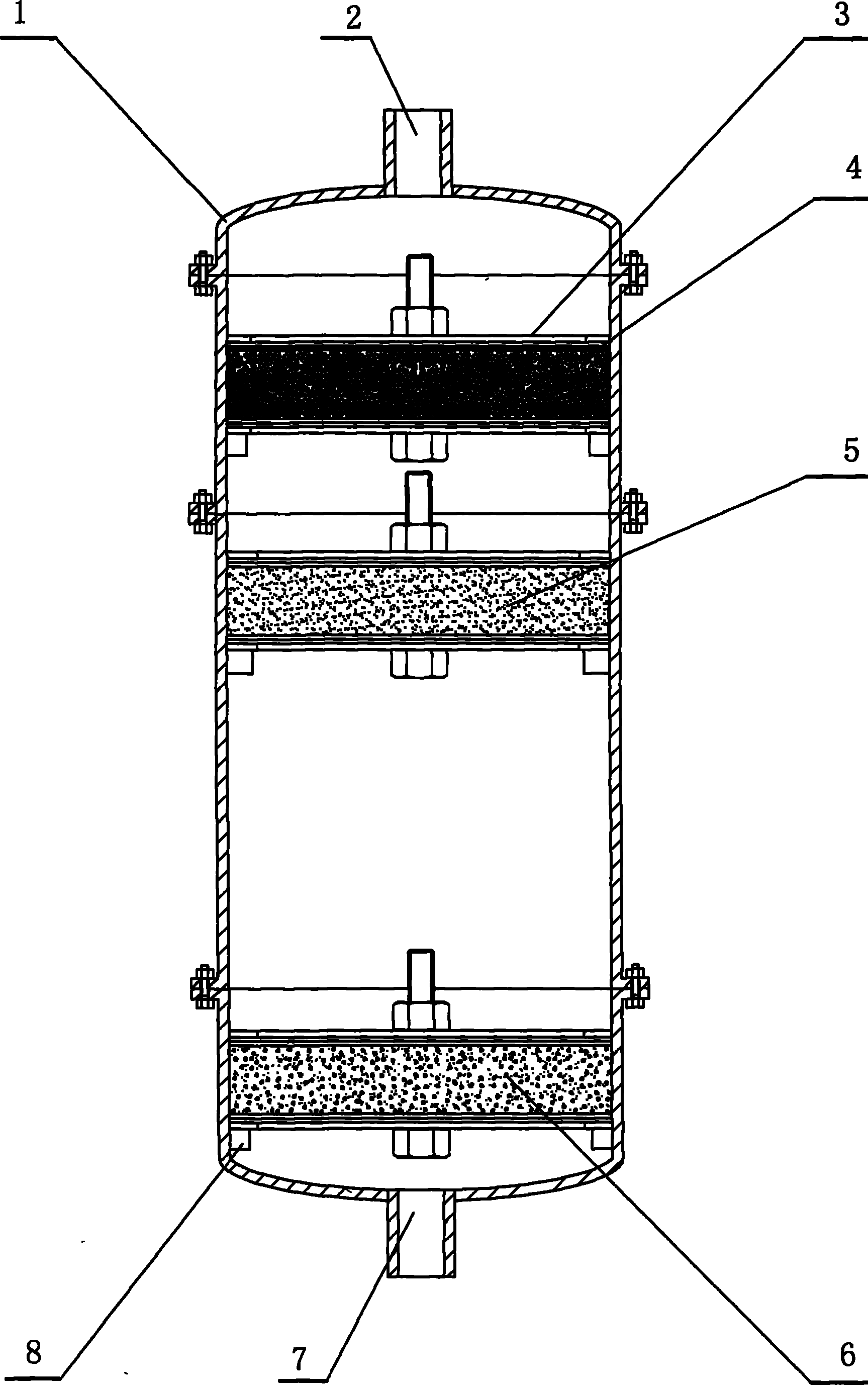

1.一种大豆制品加工废水循环利用的方法：其特征在于：所说的废水通过 麦饭石、活性炭以及火山灰、石英砂的过滤，得到可重复利用的洁净水和废水 中所含的干物质。
2.一种大豆制品加工废水循环利用的节能设备，其特征在于：这种设备是 一种过滤罐(1)，过滤罐(1)一端有进水口(2)，另一端设有出水口(7)，进 水口(2)与大豆加工设备的排水管相接，出水口(7)通过水管与净水池相通， 过滤罐(1)内设有三个可拆卸的过滤层(3)，过滤罐(1)内上部设有麦饭石 过滤层(4)，过滤罐(1)内中部设有活性炭过滤层(5)，过滤罐(1)底部设 有火山灰石英砂混合过滤层(6)。
3.根据权利要求2所述的大豆制品加工废水循环利用节能设备，其特征在 于：所说的麦饭石过滤层(4)设在过滤罐(1)内上端以下1/5处，活性炭过滤 层(5)设在过滤罐(1)内上端以下2/5处，火山灰石英砂混合过滤层(6)设 在过滤罐底部，上述各个过滤层的两侧均设有框架(9)，框架(9)上面安装金 属网(10)和棉纱层(11)，两侧框架(9)之间由调距螺杆(12)及螺母相连。
4.根据权利要求2所述的大豆制品加工废水循环利用节能设备，其特征在 于：所说的麦饭石过滤层(4)是由粒径0.5-2mm麦饭石颗粒构成的厚度为100 -500mm的过滤层。
5.根据权利要求2所述的大豆制品加工废水循环利用节能设备，其特征在 于：所说的活性炭过滤层(5)是由100-120目活性炭粉构成的厚度为100- 500mm的过滤层。
6.根据权利要求2所述的大豆制品加工废水循环利用节能设备，其特征在 于：所说的火山灰石英砂混合过滤层(6)，火山灰粒径0.5-2mm，石英砂粒径 0.5mm，火山灰∶石英砂=1∶1.5-2，火山灰石英砂混合厚度为100--500mm。
说明书
大豆制品加工废水循环利用方法及节能设备
技术领域
本发明涉及一种大豆制品生产装置，即大豆制品加工废水循环利用方法及节能设备。
背景技术
豆腐、豆腐皮、豆腐干、腐乳、豆油、豆酱、油脂、大豆蛋白、大豆低聚糖、大豆异黄酮等大豆制品，生产过程中需要大量用水。一般来说，生产中清洗用水的量是大豆重量的10到20倍，大豆浸泡、磨浆、凝固、压榨、分离、沉淀等工序的所用的泡豆水和黄浆水总量是大豆重量的5.5到7倍，其中黄浆水的排放量是大豆投料量的4到5倍，即每加工100kg大豆约排放0.4t黄浆水，加上清洗用水每生产100kg大豆产品1.4到2.4t的废水。目前，除了少量清洗用水能重复利用以外，绝大多数用水都是一次性用水，使用后一次性排放。研究表明，上述废水中含有蛋白、水苏糖、棉子糖、蔗糖、木糖、葡萄糖、果糖、大豆异黄酮、无机盐和微量元素等，含量占原料的16%以上，直接排放即污染环境，又浪费了资源。近年来水处理技术发展很快，特别是膜技术进行大豆制品生产废水过滤已经取得很好的效果。可是，上述先进的技术和设备造价昂贵，作业成本很高，大多数豆制品企业难以在生产中应用。
发明内容
本发明的目的是提供一种能够重复利用大豆制品的加工废水，降低排水量，减少污染，并能回收废水中的有益物质的方法，以及便于操作、成本低廉的节能设备。
上述的目的是由以下方案实现的：提供一种大豆制品加工废水循环利用的方法：其特点是：所说的废水通过麦饭石、活性炭以及火山灰、石英砂的过滤，得到可重复利用的洁净水和废水中所含的干物质。
一种大豆制品加工废水循环利用的节能设备，其特点是：这种设备是一种 过滤罐，过滤罐一端有进水口，另一端设有出水口，进水口与大豆加工设备的排水管相接，出水口通过水管与净水池相通，过滤罐内设有三个可拆卸的过滤层，过滤罐内上端以下1/5处设有麦饭石过滤层，过滤罐内上端以下2/5处设有活性炭过滤层，过滤罐底部设有火山灰石英砂混合过滤层。
所说的麦饭石过滤层、活性炭过滤层和火山灰石英砂混合过滤层的两侧均设有框架，框架上面安装金属网和棉纱层，两侧框架之间由调距螺杆及螺母相连。
所说的麦饭石过滤层是由粒径0.5-2mm的麦饭石颗粒构成的厚度为100-500mm的过滤层。
所说的活性炭过滤层是由100-120目活性炭粉构成的厚度为100-500mm的过滤层。
所说的火山灰石英砂混合过滤层，火山灰粒径0.5---2mm，石英砂粒径0.5mm，火山灰∶石英砂=1∶1.5-2，火山灰、石英砂混合厚度为100-500mm。
本发明的有益效果是：能够净化大豆制品生产废水，节水节能、减少污染、保护环境，且能滤取大豆制品生产废水中含有的大部分营养保健物质，过滤装置取材方便，成本低廉，经济效益十分显著。
