申请日2012.09.19
公开(公告)日2013.03.20
IPC分类号B01D61/12; C02F1/44
摘要
本实用新型是一种节水型自动调节废水比电磁阀，包括装设在废水处理装置中的电机及控制电机工作的电控板，废水处理装置所设反渗透膜的废水水路中装设有TDS探头及孔盘，孔盘上设置有若干大小不同的通孔，TDS探头的信号输出端与电控板的信号输入端连接，控制电机工作的电控板的信号输出端与电机连接，孔盘装在电机的输出轴上。TDS探头发出不同的信号，经电控板处理，传到电机，调节孔盘出水孔径大小，实现对阀的控制。本实用新型不仅解决了不同地区由于水质不同而造成废水比不同的问题，还解决了反渗透制水过程中由于废水TDS值的变化而造成的浪费，节省了纯水，有效保护反渗透膜，延长滤芯使用寿命;本实用新型应用广泛，可用于几乎所有反渗透净水机中。
权利要求书

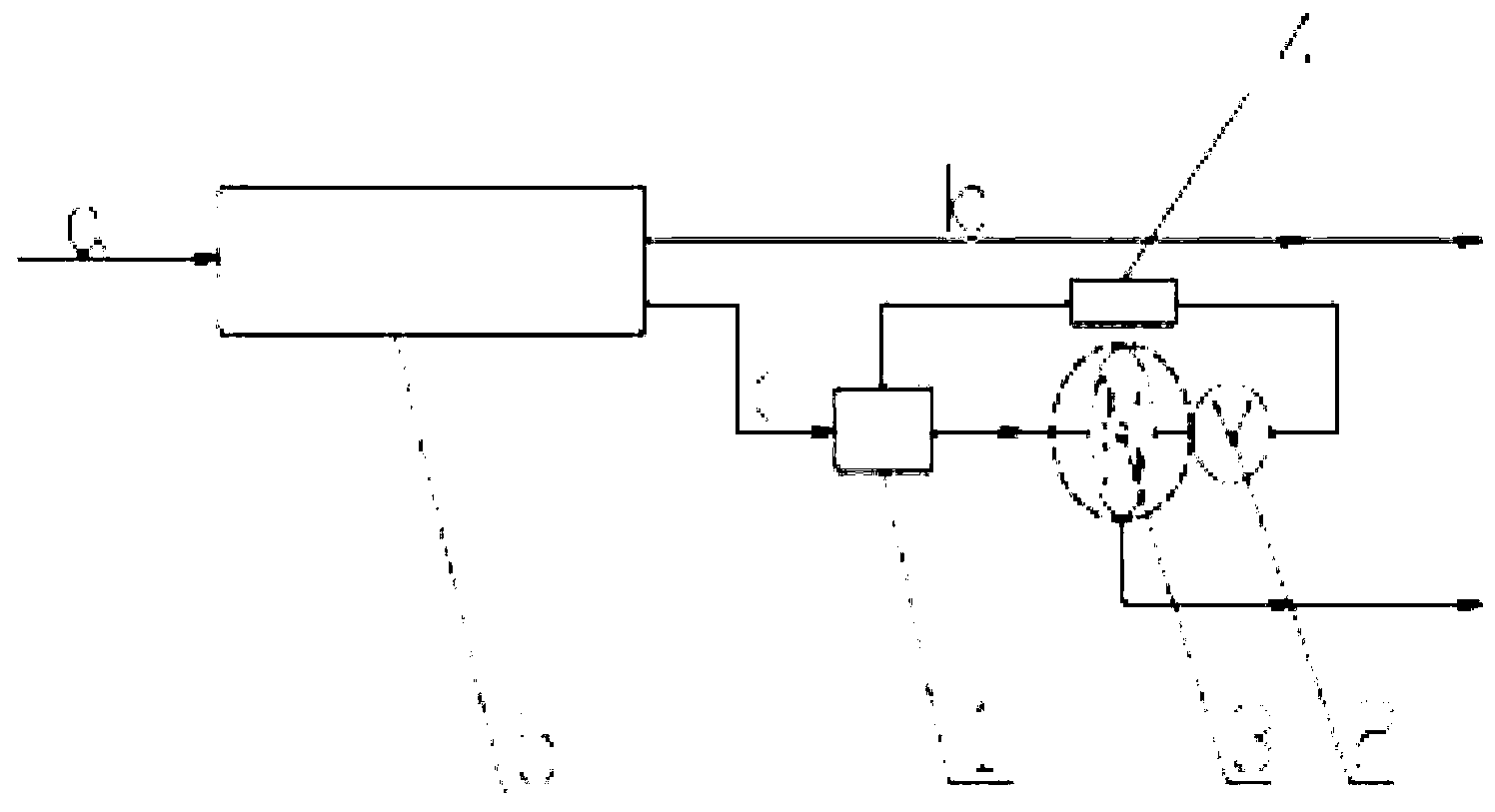

1.一种节水型自动调节废水比电磁阀，包括装设在废水处理装置中的电 机(2)及控制电机(2)工作的电控板(4)，其特征在于废水处理装置所设 反渗透膜(5)的废水水路(c)中装设有TDS探头(1)及孔盘(3)，孔盘(3) 上设置有若干大小不同的通孔(31)，TDS探头(1)的信号输出端与电控 板(4)的信号输入端连接，控制电机(2)工作的电控板(4)的信号输出端 与电机(2)连接，孔盘(3)装在电机(2)的输出轴上。
2.根据权利要求1所述的节水型自动调节废水比电磁阀，其特征在于上述 孔盘(3)上均布有若干依次大小排序的通孔(31)。
说明书
一种节水型自动调节废水比电磁阀
技术领域
本实用新型属于水处理技术领域，具体涉及一种节水型自动测节废水 比电磁阀，属于废水比的电磁阀的改进技术。
背景技术
目前业内的废水比电磁阀主要有以下几种：一种是单一比废水阀，其 只能设置单一的废水比，一般为全国中等水平，在水质差的地方，冲 洗不足，对反渗透膜的损坏极大;在水质好的地方，造成冲洗水的严 重浪费;即使按地区设定好的废水比，也会因滤芯长期工作而有所变 化，不能及时起到调节废水比的目的;另一种是电导率探头+电磁阀， 其电磁阀只能单纯起到开闭作用，并不能按实际的浓缩水水质去调节 废水流量大小。
发明内容
本实用新型的目的在于解决上述问题而提供一种节水型，保护反渗透 膜的节水型自动调节废水比电磁阀。其本实用新型设计巧妙，结构简 单合理，体积小巧，成本低廉。本实用新型的技术方案是：本实用新 型的节水型自动调节废水比电磁阀，包括装设在废水处理装置中的电 机及控制电机工作的电控板，其中废水处理装置所设反渗透膜的废水 水路中装设有TDS探头及孔盘，孔盘上设置有若干大小不同的通孔，T DS探头的信号输出端与电控板的信号输入端连接，控制电机工作的电 控板的信号输出端与电机连接，孔盘装在电机的输出轴上。
上述孔盘上均布有若干依次大小排序的通孔。
本实用新型采用TDS控制废水比的方式，因此，本实用新型不仅解决了 不同地区由于于水质不同而造成废水比不同的问题，还解决了反渗透 制水过程中由于废水TDS值的变化而造成的浪费，节省了纯水，有效保 护反渗透膜，延长滤芯使用寿命;此外，本实用新型所用废水塞为可 调节孔径的孔盘，自动选择出水孔径，控制水量大小;另外，本实用 新型采用电路实时控制方式，精度高，反应快，有效控制废水流量。 本实用新型应用范同广泛，可用于所有反渗透净水机中;本实用新型 结构简单合理，组合方便，成本低廉，是一种方便实用，使用效果好 的节水型自动调节废水比电磁阀。
