申请日2012.09.19
公开(公告)日2013.03.20
IPC分类号F24J2/46; C02F9/02
摘要
本实用新型公开了一种太阳能热水器水处理装置，属于太阳能热水器技术领域，旨在提供一种结构合理，使用安全方便，能有效防止水中的钙、镁离子等成分附着在水管壁上形成水垢，保证太阳能热水器的正常运行和使用寿命。由四通管、水处理器、过滤网、止进阀、排污管、排气管、进出水管、保温桶、保温层、溢流管组成;所述保温层中保温桶的底侧设有四通管上、下、左、右、分别与水处理器、排污管、止进阀、进出水管连接。所述水处理器的上端设有过滤网通过管道与排气管连接;所述水处理器下端的排污管设有排污堵阀。所述止进阀与四通管连接处设有过滤网。所述保温桶上部设有溢流管。
权利要求书
1.一种太阳能热水器水处理装置，由四通管、水处理器、过滤网、止进阀、排污管、排气 管、进出水管、保温桶、保温层、溢流管组成，其特征在于：所述保温层中保温桶的底 侧设有四通管上、下、左、右、分别与水处理器、排污管、止进阀、进出水管连接。
2.根据权利要求1所述的一种太阳能热水器水处理装置，其特征在于：所述水处理器的上端 设有过滤网通过管道与排气管连接;所述水处理器下端的排污管设有排污堵阀。
3.根据权利要求1所述的一种太阳能热水器水处理装置，其特征在于：所述止进阀与四通管 连接处设有过滤网。
4.根据权利要求1所述的一种太阳能热水器水处理装置，其特征在于：所述保温桶上部设有 溢流管。
说明书
太阳能热水器水处理装置
一、技术领域：
本实用新型涉及太阳能热水器技术领域，尤其是涉及一种太阳能热水器水处理装置。
二、背景技术：
现有的太阳能热水器由于没有水处理装置，水中的钙镁离子在真空管的内壁上形成大量的 水垢膜，使阳光对真空管的穿透率大幅度下降，所以一般太阳能热水器在使用半年以后，其 太阳能吸收比会下降至0.5以下，水垢严重的地区，甚至会发生管道堵塞和炸管的现象，给 使用者带来巨大的经济损失，甚至还会造成漏水等重大安全责任事故。因此，安装太阳能热 水器水处理装置是十分必要的，保证了太阳能热水器的正常运行和延长使用寿命。
三、发明内容：
本实用新型的目的在于克服上述现有技术的缺点，提供了一种结构简单，能彻底防止钙、 镁和硅石等形成水垢，降低水硬度的一种太阳能热水器水处理装置。

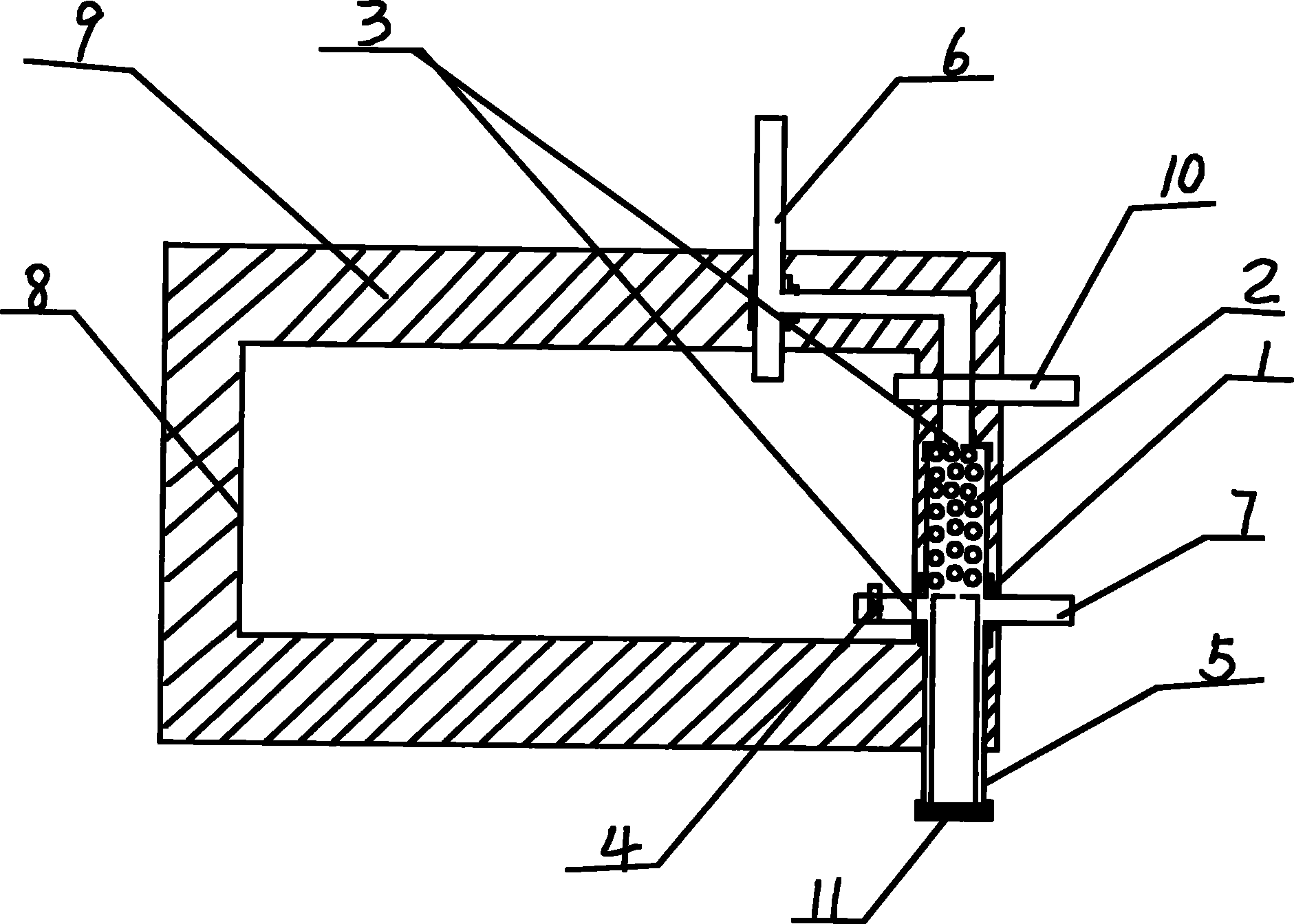

本实用新型是这样实现的，由四通管、水处理器、过滤网、止进阀、排污管、排气管、进 出水管、保温桶、保温层、溢流管组成;所述保温层中保温桶的底侧设有四通管上、下、左、 右、分别与水处理器、排污管、止进阀、进出水管连接。所述水处理器的上端设有过滤网通 过管道与排气管连接;所述水处理器下端的排污管设有排污堵阀。所述止进阀与四通管连接 处设有过滤网。所述保温桶上部设有溢流管。
本实用新型由于采用了上述技术方案，具有结构合理，使用安全方便，有效防止了水中的 钙、镁离子等成分附着在水管壁上形成水垢，保证了太阳能热水器的正常运行和延长使用寿命。
