申请日2012.09.21
公开(公告)日2013.09.25
IPC分类号C02F1/52; C02F1/78
摘要
本实用新型提供了一种废水处理的臭氧氧化系统，包括推流式臭氧氧化池，所述推流式臭氧氧化池包括依次设置的配水区、填料层和出水口，所述配水区侧壁安装有窗墙孔，所述配水区底层设置有不锈钢穿孔曝气管。其工作流程如下：废水进入配水区之后，经过穿孔墙布水，底层的不锈钢穿孔曝气管曝气，均匀的通过填料层，经过填料层的层层切割，气泡逐渐变小，提高臭氧利用率;同时填料层中少量的微量元素(铜)和臭氧形成协同作用，提高臭氧的氧化效果。本实用新型的一种废水处理的臭氧氧化系统，处理效率高，对COD的去除效果超过80%;曝气系统采用不锈钢穿孔曝气管，解决了陶瓷曝气盘易坏需要更换的难题，节约投资，维护简单，使用寿命可达20年;填料中少量的微量元素，如铜等;和臭氧形成协同作用，可提高臭氧的氧化效果。
权利要求书
1.一种废水处理的臭氧氧化系统，其特征在于，包括推流式臭氧氧化池， 所述推流式臭氧氧化池包括依次设置的配水区、填料层和出水口，所述配水区 侧壁安装有窗墙孔，所述配水区底层设置有不锈钢穿孔曝气管。
说明书
一种废水处理的臭氧氧化系统
技术领域
本实用新型涉及一种废水处理方法，尤其是一种废水处理的臭氧氧化系统。
背景技术
臭氧是氧气的同素异形体，是一种具有特殊气味的淡蓝色气体，氧化电势为2.07V，属于强氧化剂，仅次于氟。臭氧可就地生产，原料易得，使用方便，不产生二次污染。臭氧能与水中各种形态存在的污染物质(溶解、悬浮、胶体物质及微生物等)起反应，将复杂的有机物转化成为简单有机物，使污染物的极性、生物降解性和毒性等发生改变，如臭氧容易与具有双链的烯烃化合物发生反应，反应的最终产物可能是单体的、聚合的、或交错的臭氧化物的混合体;臭氧化物分解成醛和酸臭氧和芳香族化合物的反应，臭氧和芳香族化合物的反应较慢，在系列苯<萘<菲<嵌二萘<蒽中，其反应速度常数逐渐增大;对核蛋白(氨基酸)系、有机氨也都发生反应。在水处理中对除嗅味、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有显著的效果。
臭氧氧化工艺已大范围用于水处理工程中，其性能的发挥受臭氧溶于水的投加方式所限。常用的臭氧投加方式有曝气式(直接曝气或氧化塔式)、文丘里射流器式、旋涡负吸式或HICHINE泵混合式样等几种，以上其溶于水效率可依次提高，HICHINE泵式效率可达95%以上。
在大型水处理中通常采用曝气式接触氧化池，底部通常采用陶瓷曝气盘，采用上述反应器的缺点主要有①为达到高效传质，接触池的有效池深较大;②陶瓷曝气盘微孔容易堵塞，特别是在间歇运行和水中存在铁、锰时更为突出;③气泡上升时容易产生沟流，对气液接触造成不利影响;④陶瓷曝气盘每隔几年需要一次完全的更换。
实用新型内容
本实用新型提供了一种废水处理的臭氧氧化系统。

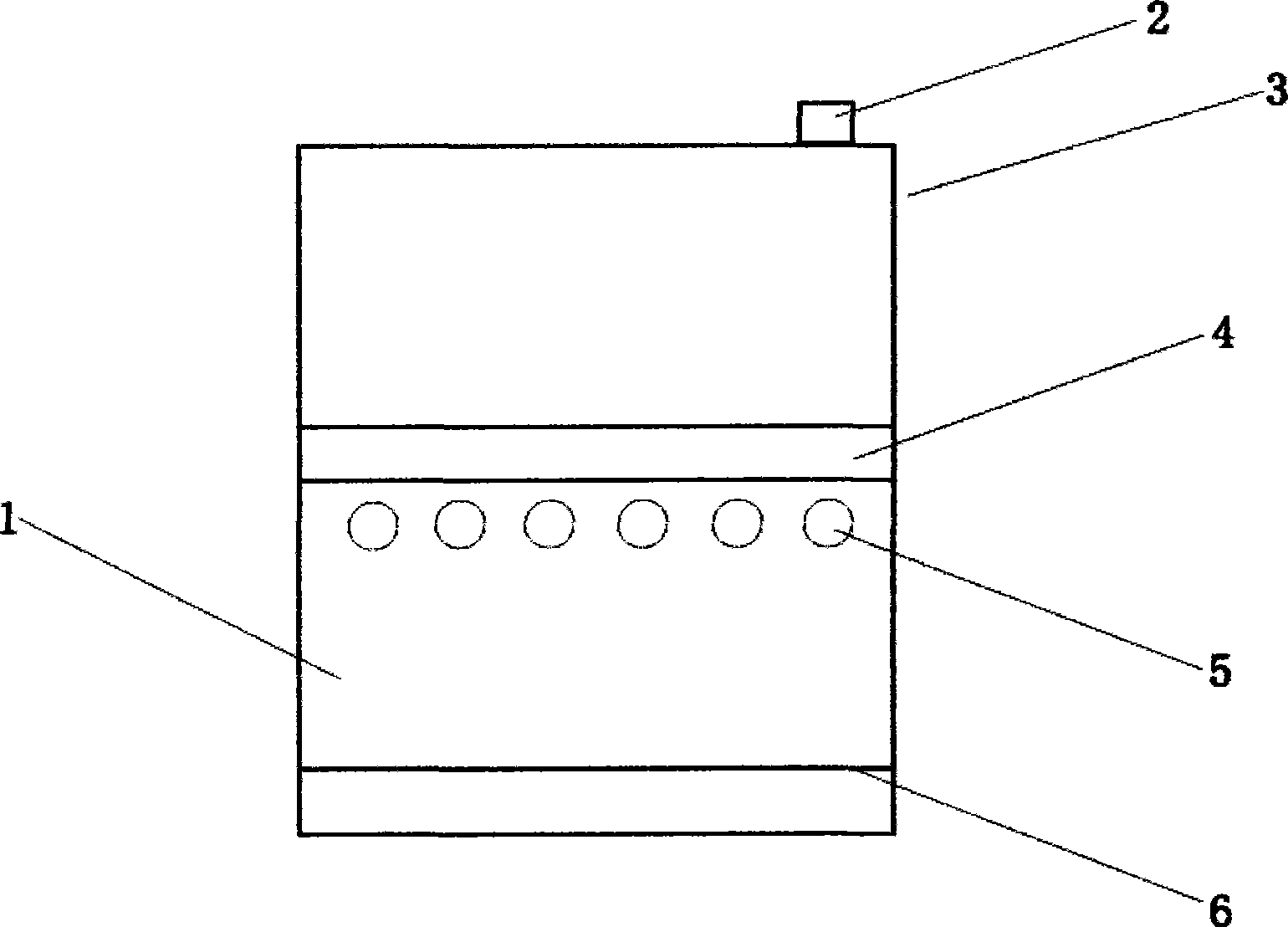

实现本实用新型目的的一种废水处理的臭氧氧化系统，包括推流式臭氧氧化池，所述推流式臭氧氧化池包括依次设置的配水区、填料层和出水口，所述配水区侧壁安装有窗墙孔，所述配水区底层设置有不锈钢穿孔曝气管。其工作流程如下：废水进入配水区之后，经过穿孔墙布水，底层的不锈钢穿孔曝气管曝气，均匀的通过填料层，经过填料层的层层切割，气泡逐渐变小，提高臭氧利用率;同时填料层中少量的微量元素(铜)和臭氧形成协同作用，提高臭氧的氧化效果。
本实用新型的一种废水处理的臭氧氧化系统的有益效果如下：
本实用新型的一种废水处理的臭氧氧化系统，处理效率高，在农药废水及布洛芬生产废水的深度处理中，对COD的去除效果超过80%;曝气系统采用不锈钢穿孔曝气管，解决了陶瓷曝气盘易坏需要更换的难题，节约投资，维护简单，使用寿命可达20年;填料中少量的微量元素，如铜等;和臭氧形成协同作用，可提高臭氧的氧化效果;后期添加混凝沉淀工艺去除少部分无机物和大量难降解有机物。
