申请日2012.09.21
公开(公告)日2013.04.10
IPC分类号B01D53/26
摘要
本实用新型涉及一种空压机废水净化回收系统，其包括空压机、与空压机相连接且用于热能交换的热回收机、与热回收机相连接的循环水箱，它还包括连接在空压机废气出口与循环水箱之间的废水回收部，所述的废水回收部包括与废气出口相连接的废气过滤器、与废气过滤器相连接且用于将经过废气过滤器过滤后的气体进行脱水的干燥机、与干燥机相连接的用于回收干燥机从气体中分离从的过滤水的集水箱，所述的集水箱与循环水箱相连通设置。本实用新型利用干燥机将空压机产生的废气中的大量水汽回收，当作生产和生活用水，大大节省了水资源，还节约了生产成本。
权利要求书

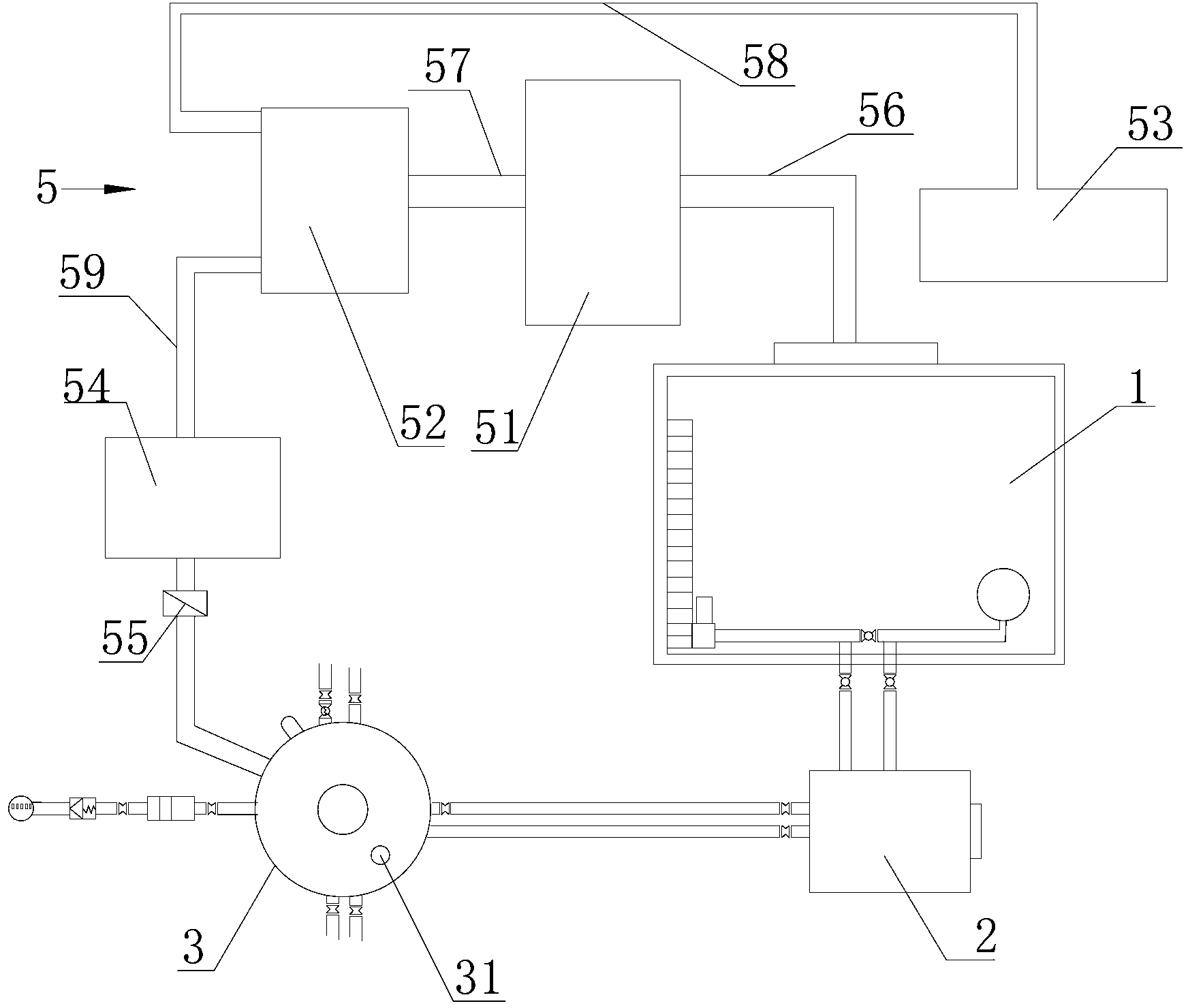

1.一种空压机废水净化回收系统，其包括空压机(1)、与空压机(1)相连接且用于热能交换的热回收机(2)、与热回收机(2)相连接的循环水箱(3)，其特征在于：它还包括连接在空压机(1)废气出口与循环水箱(3)之间的废水回收部(5)，所述的废水回收部(5)包括与废气出口相连接的废气过滤器(51)、与废气过滤器(51)相连接且用于将经过废气过滤器(51)过滤后的气体进行脱水的干燥机(52)、与干燥机(52)相连接的用于回收干燥机(52)从气体中分离出的过滤水的集水箱(54)，所述的集水箱(54)与循环水箱(3)相连通设置。
2.根据权利要求1所述的空压机废水净化回收系统，其特征在于：它还包括与干燥机(52)相连接的用于回收过滤后的空气的集气箱(53)。
3.根据权利要求1所述的空压机废水净化回收系统，其特征在于：所述集水箱(54)与循环水箱(3)之间连接有电磁阀(55)，所述的循环水箱(3)内设置有与电磁阀相电路连接的水位探头(31)。
说明书
一种空压机废水净化回收系统
技术领域
本实用新型涉及节能领域，特别涉及一种空压机废水净化回收系统。
背景技术
大型空压机在运行过程中会产生大量的带有水汽的空气，目前这些空气大多被直接排放，若能将这些水汽回收能够节省相当多的水资源，尤其是在提倡节能环保的今天，回收这些水资源显得尤为重要。
发明内容
本实用新型目的是提供一种节约水资源的空压机废水净化回收系统。
为了达到上述目的，本实用新型所采用的技术方案为：一种空压机废水净化回收系统，其包括空压机、与空压机相连接且用于热能交换的热回收机、与热回收机相连接的循环水箱，它还包括连接在空压机废气出口与循环水箱之间的废水回收部，所述的废水回收部包括与废气出口相连接的废气过滤器、与废气过滤器相连接且用于将经过废气过滤器过滤后的气体进行脱水的干燥机、与干燥机相连接的用于回收干燥机从气体中分离出的过滤水的集水箱，所述的集水箱与循环水箱相连通设置。
它还包括与干燥机相连接的用于回收过滤后的空气的集气箱。
所述集水箱与循环水箱之间连接有电磁阀，所述的循环水箱内设置有与电磁阀相电路连接的水位探头。
由于采用上述技术方案，本实用新型具有以下优点：本实用新型利用干燥机将空压机产生的废气中的大量水汽回收，当作生产和生活用水，大大节省了水资源，还节约了生产成本。
