申请日2012.09.21
公开(公告)日2013.03.20
IPC分类号A47L11/29; A47L11/40
摘要
本实用新型涉及洗地车技术领域，尤其涉及一种洗地车吸力管、吸污管与污水箱的密封装置，它包括管接头，还包括密封圈和压簧，所述密封圈套设于所述管接头朝向污水箱的端部，所述压簧套设置于所述管接头，所述管接头设置有挡肩，所述密封圈设置于所述挡肩的上方，所述管接头的另一端部设置限位凸台，所述压簧的一端与所述挡肩抵接，另一端与所述限位凸台抵接。本实用新型结构简单、设计合理，由于污水箱本身的重量对密封圈施加向下的压力，致使密封圈变形而紧贴于污水箱的管接头的接口，压力将传递至压簧，压簧受力后被压缩，被压缩的压簧对密封圈产生向上的反作用力，密封圈在压簧反作用力下更紧密贴合于污水箱的管接头的接口，使得密封效果更佳。
权利要求书
1.一种洗地车吸力管、吸污管与污水箱的密封装置，包括管接头，其特征在于：还包括密封圈和压簧，所述密封圈套设于所述管接头朝向污水箱的端部，所述压簧套设置于所述管接头，所述管接头设置有挡肩，所述密封圈设置于所述挡肩的上方，所述管接头的另一端部设置限位凸台，所述压簧的一端与所述挡肩抵接，另一端与所述限位凸台抵接。
2.根据权利要求1所述的一种洗地车吸力管、吸污管与污水箱的密封装置，其特征在于：所述密封装置还包括压片，所述压片设置于所述挡肩的上方。
3.根据权利要求2所述的一种洗地车吸力管、吸污管与污水箱的密封装置，其特征在于：所述管接头包括吸力管管接头、吸污管管接头，所述压片套设于所述吸力管管接头和所述吸污管管接头。
4.根据权利要求1所述的一种洗地车吸力管、吸污管与污水箱的密封装置，其特征在于：所述密封圈的上部的直径向上逐渐增大。
5.根据权利要求1所述的一种洗地车吸力管、吸污管与污水箱的密封装置，其特征在于：所述密封圈为橡胶密封圈。
说明书
一种洗地车吸力管、吸污管与污水箱的密封装置
技术领域
本实用新型涉及洗地车技术领域，尤其涉及一种洗地车吸力管、吸污管与污水箱的密封装置。
背景技术
随着社会的发展，人们通常采用洗地车进行地面的清洁，洗地车的清洗效率高，赢得人们的青睐。洗地车主要包括洗刷机构和吸渍尘机构，吸渍尘机构包括吸力泵及与之相连的吸力管、水刮及与之相连的吸污管、污水箱及罩盖在污水箱顶部的密封盖，吸力管的一端连接吸力泵，另一端连接污水箱，而吸污管的一端连接污水箱，另一端连接水刮，所以当吸力泵开始工作，使得污水箱形成真空，污水箱又只有吸污管一个出口，所以吸污管将地面上的渍尘吸入污水箱内达到吸污效果。
目前，吸污管、吸力管包括管接头，现有技术中的吸污管、吸力管主要通过管接头插入污水箱中而实现连接，此种连接方式存在以下缺陷：若管接头制作公差大，密封性不够好将影响吸水效率;当污水箱装满污水后需倒掉污水时，需要先从污水箱上拔掉吸力管、吸污管，操作繁琐;另外，吸污管、吸力管容易拔出，吸污管、吸力管露在污水箱的外部影响整体美观。
实用新型内容
本实用新型的目的在于针对现有技术的不足，而提供一种密封效果好的洗地车吸力管、吸污管与污水箱的密封装置。
本实用新型是通过以下技术来实现的。

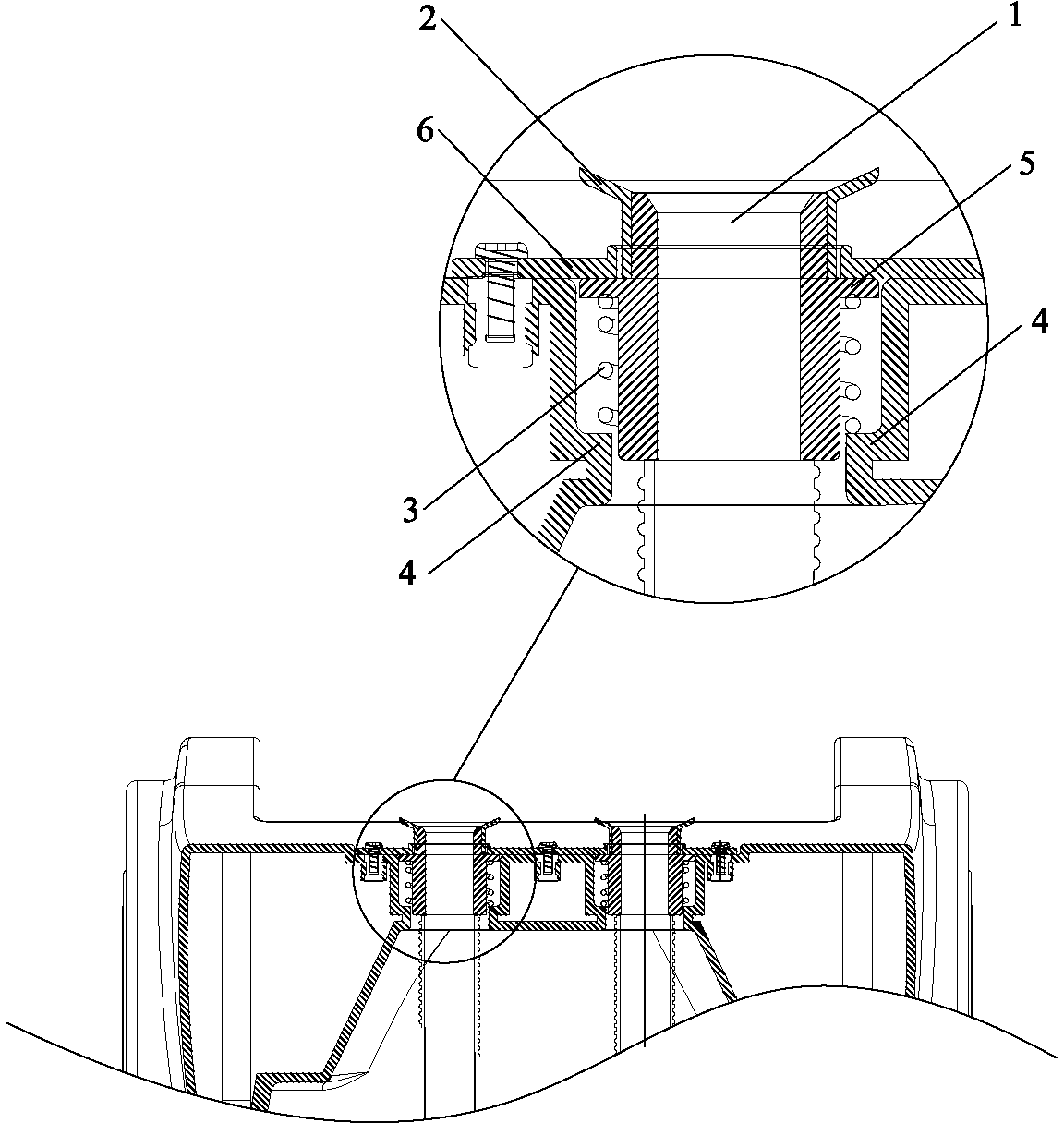

一种洗地车吸力管、吸污管与污水箱的密封装置，包括管接头，还包括密封圈和压簧，所述密封圈套设于所述管接头朝向污水箱的端部，所述压簧套设置于所述管接头，所述管接头设置有挡肩，所述密封圈设置于所述挡肩的上方，所述管接头的另一端部设置限位凸台，所述压簧的一端与所述挡肩抵接，另一端与所述限位凸台抵接。
其中，所述密封装置还包括压片，所述压片设置于所述挡肩的上方。
其中，所述管接头包括吸力管管接头、吸污管管接头，所述压片套设于所述吸力管管接头和所述吸污管管接头。
其中，所述密封圈的上部的直径向上逐渐增大。
其中，所述密封圈为橡胶密封圈。
本实用新型的有益效果为：本实用新型结构简单、设计合理，密封圈套设于管接头的朝向污水箱的端部，当将污水箱直接放在洗地车的清水箱上时，由于污水箱本身的重量对密封圈施加向下的压力，致使密封圈变形而紧贴于污水箱的管接头的接口，当压力够大时，压力将传递至压簧，压簧受力后由于限位凸台的作用而被压缩，被压缩的压簧对挡肩产生向上的反作用力，进而推动管接头向污水箱的接口顶进，密封圈在压簧反作用力下更紧密贴合于污水箱的管接头的接口，使得密封效果更佳。
