申请日2012.09.21
公开(公告)日2013.01.23
IPC分类号C02F1/00
摘要
本发明涉及一种污水处理池卧式搅拌机穿墙结构，其创新点在于：包括轴套预埋件、固定套、轴套、锁定螺母、环形端盖、穿墙轴，轴套预埋件，轴套预埋件在施工污水处理池时水平预埋在池壁上，固定套嵌入轴套预埋件内;轴套安装在固定套内，轴套的外端螺纹连接轴向限位的紧定螺母，轴套与固定套通过键连接;通过环形端盖将紧定螺母夹紧在固定套与环形端盖之间;穿墙轴，穿墙轴与轴套滑动配合;且轴套预埋件、固定套、轴套、穿墙轴之间设置相应的密封结构。本发明的优点在于：穿墙轴的外端通过墙外联轴器与动力输入轴连接，穿墙轴的内端通过池内联轴器与搅拌桨叶连接，实现卧式搅拌。密封结构可确保良好的密封性能，避免出现泄漏。
权利要求书

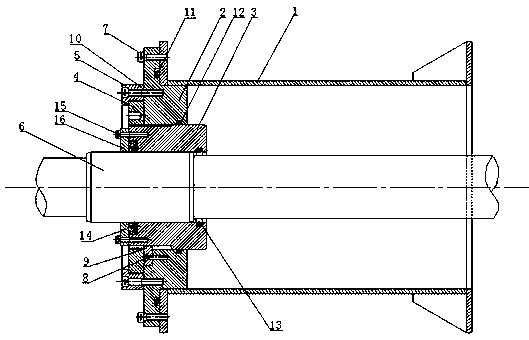

1.一种污水处理池卧式搅拌机穿墙结构，其特征在于：包括轴套预埋件、固定套、轴套、锁定螺母、环形端盖、穿墙轴;
轴套预埋件，轴套预埋件在施工污水处理池时水平预埋在池壁上，轴套预埋件包括管状本体，管桩本体外端焊接法兰A，法兰A上均布螺纹孔，管桩本体的内端设置支撑面;
固定套，固定套外径与轴套预埋件的内径相同，固定套的外端整体成型法兰B，法兰B上开有与法兰A螺纹孔对应的通孔，固定套从污水处理池的外侧嵌入轴套预埋件内，其法兰B通过螺栓与法兰A连接固定;
轴套，轴套外径与固定套内径相同，内径与穿墙轴外径相同，轴套的外表面加工有螺纹;轴套安装在固定套内，轴套的外端螺纹连接轴向限位的紧定螺母，轴套与固定套通过键连接;
环形端盖，环形端盖的内圈加工有台阶面，环形端盖通过螺栓固定在固定套外端面，并通过内圈台阶面将紧定螺母夹紧在固定套与环形端盖之间;
穿墙轴，穿墙轴与轴套滑动配合，穿墙轴的两端分别伸出污水处理池的内、外壁;
轴套预埋件、固定套、轴套、穿墙轴之间设置相应的密封结构：固定套的法兰B的内端面铣有环形槽，该环形槽内嵌有确保轴套预埋件与固定套之间密封的密封圈a，固定套的内圈铣有环形槽，该环形槽内嵌有确保固定套与轴套之间的密封圈b;轴套的内孔内端设置槽内密封圈c, 轴套的内孔外端铣环形槽，环形槽内嵌轴密封圈d，并在轴套的外端面通过螺栓固定有压紧轴密封圈d的密封压盖，密封压盖中心开容穿墙轴通过的通孔。
说明书
一种污水处理池卧式搅拌机穿墙结构
技术领域
本发明涉及一种污水处理池卧式搅拌机穿墙结构，特别涉及一种密封效果好的污水处理池卧式搅拌机穿墙结构。
背景技术
污水处理是指使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理工艺过程中，需要使用到搅拌器，目前普遍采用立式搅拌，即搅拌器通过工作桥或支架安装在污水处理池的上方，搅拌轴垂直向下伸入池体内，其由于结构、功率的限制，搅拌效果较差;也有部分使用卧式搅拌器，卧式搅拌器的搅拌轴需要穿过池体伸入池体内，目前污水处理池中卧式搅拌器的穿墙部分密封效果较差，因此还未得到推广应用。
发明内容
本发明要解决的技术问题是提供一种密封效果好的污水处理池卧式搅拌机穿墙结构。
为解决上述技术问题，本发明的技术方案为：一种污水处理池卧式搅拌机穿墙结构，其创新点在于：包括轴套预埋件、固定套、轴套、锁定螺母、环形端盖、穿墙轴;
轴套预埋件，轴套预埋件在施工污水处理池时水平预埋在池壁上，轴套预埋件包括管状本体，管桩本体外端焊接法兰A，法兰A上均布螺纹孔，管桩本体的内端设置支撑面;
固定套，固定套外径与轴套预埋件的内径相同，固定套的外端整体成型法兰B，法兰B上开有与法兰A螺纹孔对应的通孔，固定套从污水处理池的外侧嵌入轴套预埋件内，其法兰B通过螺栓与法兰A连接固定;
轴套，轴套外径与固定套内径相同，内径与穿墙轴外径相同，轴套的外表面加工有螺纹;轴套安装在固定套内，轴套的外端螺纹连接轴向限位的紧定螺母，轴套与固定套通过键连接;
环形端盖，环形端盖的内圈加工有台阶面，环形端盖通过螺栓固定在固定套外端面，并通过内圈台阶面将紧定螺母夹紧在固定套与环形端盖之间;
穿墙轴，穿墙轴与轴套滑动配合，穿墙轴的两端分别伸出污水处理池的内、外壁;
轴套预埋件、固定套、轴套、穿墙轴之间设置相应的密封结构：固定套的法兰B的内端面铣有环形槽，该环形槽内嵌有确保轴套预埋件与固定套之间密封的密封圈a，固定套的内圈铣有环形槽，该环形槽内嵌有确保固定套与轴套之间的密封圈b;轴套的内孔内端设置槽内密封圈c, 轴套的内孔外端铣环形槽，环形槽内嵌轴密封圈d，并在轴套的外端面通过螺栓固定有压紧轴密封圈d的密封压盖，密封压盖中心开容穿墙轴通过的通孔。
本发明的优点在于：穿墙轴的两端分别伸出污水处理池的内、外壁，穿墙轴的外端通过墙外联轴器与动力输入轴连接，穿墙轴的内端通过池内联轴器与搅拌桨叶连接，实现卧式搅拌。轴套预埋件、固定套、轴套、穿墙轴之间设置的密封结构可确保良好的密封性能，避免出现泄漏。而各密封结构的密封圈可通过拆卸相应的部件在污水处理池外进行更换维护，维护方便。
