申请日2012.09.21
公开(公告)日2012.12.19
IPC分类号C02F9/04
摘要
本发明是一种化学水处理废水及锅炉冲灰渣水循环利用系统。化学水处理废水及锅炉冲灰渣水循环利用的装置由中和池、冲灰渣水沉降池、锅炉冲灰渣水系统、冲灰渣水循环泵、废液泵、冲灰渣水溢流泵、逆止阀和管道组成。将化水中和池废水、钠床再生液、冲灰渣废水回收引到化水中和池进行中和反应处理，达到pH值合规范围，再全部打回到锅炉冲灰渣水系统循环使用。同时品质较差的废水通过炉渣将其带走，形成闭式循环废水综合利用系统，降低锅炉冲灰渣水系统的补水量和减少废水的排放量。本发明达到或实现化学水处理废水及锅炉冲灰渣废水零排放要求。
权利要求书
1.一种化学水处理废水及锅炉冲灰渣水循环利用系统，其特征在于化学水处理废水及锅炉冲灰渣水循环利用系统由中和池、冲灰渣水沉降池、锅炉冲灰渣水系统、冲灰渣水循环泵、废液泵、冲灰渣水溢流泵、逆止阀和管道组成，中和池与冲灰渣水溢流管、钠床再生液管、除盐系统再生液管、废液泵连接，冲灰渣水溢流管与冲灰渣水沉降池连接，冲灰渣水溢流管与冲灰渣水沉降池之间有冲灰渣水溢流泵，冲灰渣水沉降池通过冲灰渣水循环管与锅炉冲灰渣水系统连接，锅炉冲灰渣水系统与管道炉渣带出废水管连接，废液泵通过管道与逆止阀连接，逆止阀连接冲灰渣水循环泵和冲灰渣水管，冲灰渣水管与锅炉冲灰渣水系统连接。
说明书
一种化学水处理废水及锅炉冲灰渣水循环利用系统
技术领域
本发明涉及水处理技术领域，具体涉及一种化学水处理废水及锅炉冲灰渣水循环利用系统。
背景技术
常规的化学水处理工艺生产过程均会产生废水，化学水处理废水有经常性废水和非经常性废水两部分。如对树脂进行再生，因所用再生剂为酸、碱再生产生的废水等等;为避免污染环境，通过化水中和池采用中和处理，将酸碱废水处理到pH 值6～9 范围内再进行外排(达标排放)。锅炉冲灰渣水系统产生的废水，因pH 值高达10以上，直接排放违规。因锅炉冲灰渣水中的污染物种类及其含量受煤种、燃煤方式及除尘方式的影响较大，其污染指标为PH、SS、含盐量和氟等，同时可能还含有重金属和砷等毒性物质。常规的冲灰渣水处理方式有：1、加混凝剂和助凝剂配合污水净化器处理沉降后排出，不仅会使受纳水体的悬浮物量严重超标，而且还会使周围土壤快速盐碱化;2、湿法处置因灰渣中一些化学成分的溶解，导致—些灰渣(池)排水悬浮物含量、pH值以及氟、砷、重金属含量超标超过国家排放标准;3、干法处置虽有利于粉煤灰的综合利用和防止外排灰渣水的污染及回收重复使用灰渣水可能产生的腐蚀结垢问题，但投资回报率低以及存在重金属和砷等毒性物质二次污染问题而推广受限。
发明内容
本发明的目的是提供一种化学水处理废水及锅炉冲灰渣水循环利用系统。
本发明将化水中和池废水、钠床再生液、冲灰渣水溢流回收引到化水中和池进行中和反应处理达到pH 值合规范围，再全部打回到锅炉冲灰渣水系统，将品质较差的废水通过炉渣将其带走，形成闭式循环废水综合利用系统，降低锅炉冲灰渣水系统的补水量和减少废水的排放量。达到或实现化学水处理废水及锅炉冲灰渣废水的零排放。

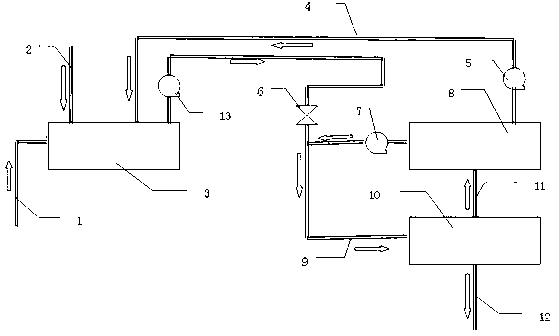

本发明的技术方案是：化学水处理废水及锅炉冲灰渣水循环利用系统由中和池、冲灰渣水沉降池、锅炉冲灰渣水系统、冲灰渣水循环泵、废液泵、冲灰渣水溢流泵、逆止阀和管道组成，中和池与冲灰渣水溢流管、钠床再生液管、除盐系统再生液管、废液泵连接，冲灰渣水溢流管与冲灰渣水沉降池连接，冲灰渣水溢流管与冲灰渣水沉降池之间有冲灰渣水溢流泵，冲灰渣水沉降池通过冲灰渣水循环管与锅炉冲灰渣水系统连接，锅炉冲灰渣水系统与管道炉渣带出废水管连接，废液泵通过管道与逆止阀连接，逆止阀连接冲灰渣水循环泵和冲灰渣水管，冲灰渣水管与锅炉冲灰渣水系统连接。
在冲灰渣水沉降池边设置冲灰渣水溢流泵和冲灰渣水溢流管，将冲灰渣水沉降池的废水输送至化水中和池与除盐系统再生液等废水进行中和处理，将酸碱废水处理到pH 值6～9 得范围内通过废液泵输送到锅炉冲灰渣水系统循环使用，其中品质较差的废水通过炉渣将其带走。同时，保留原有的锅炉冲灰渣水系统，可独立运行使用。
该系统通过实际运用验证，能有效降低锅炉冲灰渣水系统的补水量和减少废水的排放量，是一种操作简便又能降低补水水耗和废水排放成本的化学水处理废水及锅炉冲灰渣水循环利用系统。
本发明的化学水处理废水及锅炉冲灰渣水循环利用系统具有以下特点：
1、将化水中和池废水、钠床再生液、冲灰渣废水回收引到化水中和池进行中和反应处理，达到pH 值合规范围，再全部打回到锅炉冲灰渣水系统循环使用。
2、将品质较差的废水通过炉渣将其带走，形成闭式循环废水综合利用系统，降低锅炉冲灰渣水系统的补水量和减少废水的排放量。
3、本循环利用系统保留原有的锅炉冲灰渣水系统，可独立运行使用。
