申请日2012.09.21
公开(公告)日2013.01.23
IPC分类号B01D21/18
摘要
本发明涉及一种四维式污水处理池刮泥机构，包括污水处理池，污水处理池的一端设出泥槽，其创新点在于：还包括惯性推泥板、往复驱动机构、刮泥板和轨道，惯性推板设置在污水处理池池底，惯性推板的一端连接往复驱动机构，通过往复驱动机构驱动惯性推板沿池底往复左右移动，惯性推板的另一端紧邻池底的出泥槽;惯性推板两端安装在池底的轨道上，通过轨道对惯性推板进行左右导向限位;惯性推板的上表面均匀分布有若干排刮泥板。本发明的优点在于：利用往复驱动机构驱动惯性推板及其上的刮泥板往复移动，通过三角锥形刮泥板单向移动污泥，实现污水处理池的刮泥，相较传统的行走式刮泥机构，结构简单、制造成本低，且刮泥效果好。
权利要求书

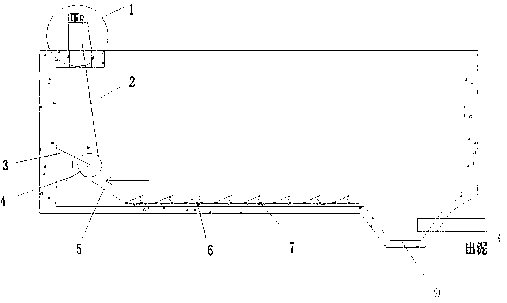

1. 一种四维式污水处理池刮泥机构，包括污水处理池，污水处理池的一端设出泥槽，其特征在于：还包括惯性推泥板、往复驱动机构、刮泥板和轨道，惯性推板设置在污水处理池池底，两端距污水处理池池壁一定的距离，惯性推板的一端由往复驱动机构驱动惯性推板沿池底往复左右移动，惯性推板的另一端紧邻池底的出泥槽;惯性推板两端安装在池底的轨道上，通过轨道对惯性推板进行左右导向限位;惯性推板的上表面均匀分布有若干排刮泥板，刮泥板为等腰三角锥形，其一个面紧贴惯性推板，另外两个倾斜朝上的面相同，三角锥形的背面内凹形成一个内弧面，刮泥板均沿轨道的延伸方向同向设置，且其内弧面面向出泥槽;且各排的刮泥板之间间距相同，相邻前后排的刮泥板错开设置;往复驱动机构包括液压缸、连杆、曲柄、曲柄架、摆杆，液压缸安装在池顶，曲柄架安装在池壁底部，曲柄安装在曲柄架上，曲柄通过连杆与液压机的活塞杆连接，曲柄通过摆杆与惯性推板连接。
说明书
一种四维式污水处理池刮泥机构
技术领域
本发明涉及一种污水处理池刮泥机构，特别涉及一种结构简单、制造成本低且刮泥效果好的污水处理池刮泥机构。
背景技术
传统的矩形污水处理池在刮除沉降的污泥时，采用由驱动电机减速机带动刮泥机架在轨道上行走，使得与机架相连的刮泥板在池底刮走污泥。其虽然能够实现刮泥作用，但存在不少的缺陷：整套刮泥装置组件多，体积大，造价很高，对往复运动的刮泥机架自动控制要求高，操作难度大，同时，排泥效果也不是很理想。
发明内容
本发明要解决的技术问题是提供一种结构简单、制造成本低且刮泥效果好的污水处理池刮泥机构。
为解决上述技术问题，本发明的技术方案为：一种四维式污水处理池刮泥机构，包括污水处理池，污水处理池的一端设出泥槽，其创新点在于：还包括惯性推泥板、往复驱动机构、刮泥板和轨道，惯性推板设置在污水处理池池底，两端距污水处理池池壁一定的距离，惯性推板的一端由往复驱动机构驱动惯性推板沿池底往复左右移动，惯性推板的另一端紧邻池底的出泥槽;惯性推板两端安装在池底的轨道上，通过轨道对惯性推板进行左右导向限位;惯性推板的上表面均匀分布有若干排刮泥板，刮泥板为等腰三角锥形，其一个面紧贴惯性推板，另外两个倾斜朝上的面相同，三角锥形的背面内凹形成一个内弧面，刮泥板均沿轨道的延伸方向同向设置，且其内弧面面向出泥槽;且各排的刮泥板之间间距相同，相邻前后排的刮泥板错开设置;往复驱动机构包括液压缸、连杆、曲柄、曲柄架、摆杆，液压缸安装在池顶，曲柄架安装在池壁底部，曲柄安装在曲柄架上，曲柄通过连杆与液压机的活塞杆连接，曲柄通过摆杆与惯性推板连接。
本发明的优点在于：利用往复驱动机构驱动惯性推板及其上的刮泥板往复移动，通过三角锥形刮泥板单向移动污泥，实现污水处理池的刮泥，相较传统的行走式刮泥机构，结构简单、制造成本低，且刮泥效果好。
