申请日2012.09.21
公开(公告)日2013.04.17
IPC分类号C02F9/14; C02F103/36
摘要
一种维生素B2生产废水的处理系统，包括依次连接的配水调节池、HAF厌氧反应池、FSBBR流离生物反应池、臭氧氧化池、TBF二次生化处理池、沉淀池和出水口;所述FSBBR流离生物反应池与TBF二次生化处理池之间还安装有风机。其工作流程如下：(1)取维生素B2生产废水进入配水调节池配水后进入HAF厌氧反应池进行厌氧反应;(2)反应后的废水进入FSBBR流离生物反应池进行流离生物反应;(3)上述生化出水进入臭氧氧化池进行臭氧氧化，在臭氧氧化池加入填料，控制臭氧发生器的产气量;(4)臭氧氧化出水进入TBF二次生化处理池进行二次生化处理，达到标准后直接进入沉淀池沉淀，最终废水由出水口排出;(5)所述风机为FSBBR流离生物反应池和TBF二次生化处理池提供氧气。
权利要求书
1.一种维生素B2生产废水的处理系统，其特征在于，包括依次连接的 配水调节池、HAF厌氧反应池、FSBBR流离生物反应池、臭氧氧化池、 TBF二次生化处理池、沉淀池和出水口。
2.根据权利要求1所述的一种维生素B2生产废水的处理系统，其特征 在于，所述所述FSBBR流离生物反应池与TBF二次生化处理池之间 还安装有风机。
说明书
一种维生素B2生产废水的处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其是一种维生素B2生产废水的处 理系统。
背景技术
维生素B2，其主要效用促进发育和细胞的再生;促使皮肤、指甲、毛发的 正常生长;帮助消除口腔内、唇、舌的炎症;增进视力，减轻眼睛的疲劳;和 其他的物质相互作用来帮助碳水化合物、脂肪、蛋白质的代谢。在生产过程中 大量使用各种化学原料，反应步骤较多，原料利用率低，大部分原料和生成的 中间产物随废水排放。维生素生产废水水质如下：
序号 项目 水质 1 COD ≤90000mg/L 2 BOD5 ≤32000mg/L 3 SS ≤105920 4 SO42- ≤3938 5 NH4-N ≤1222mg/L 6 pH 4.5-6.5
此废水有机物浓度高、悬浮物较多且黏稠、可生化性差，处理难度相当大。
实用新型内容
本实用新型提供了一种处理效果好的维生素B2生产废水的处理系统。

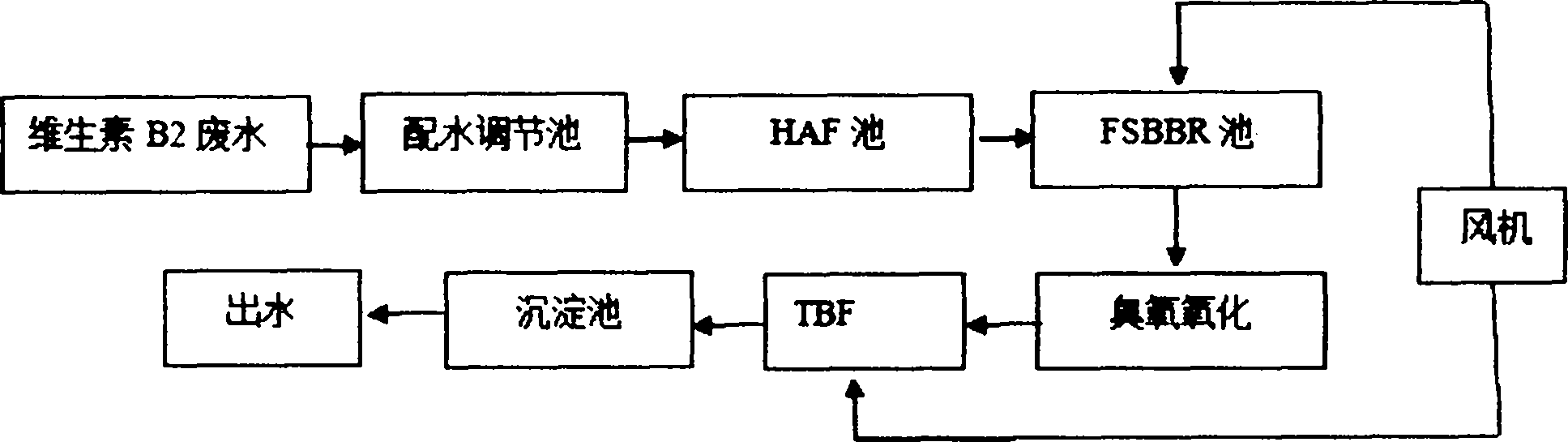

实现本实用新型目的的一种维生素B2生产废水的处理系统，包括依次连 接的配水调节池、HAF厌氧反应池、FSBBR流离生物反应池、臭氧氧化池、TBF 二次生化处理池、沉淀池和出水口;所述FSBBR流离生物反应池与TBF二次生 化处理池之间还安装有风机。其工作流程如下：(1)取维生素B2生产废水进 入配水调节池配水后进入HAF厌氧反应池进行厌氧反应;(2)反应后的废水进 入FSBBR流离生物反应池进行流离生物反应;(3)上述生化出水进入臭氧氧化 池进行臭氧氧化，在臭氧氧化池加入填料，控制臭氧发生器的产气量;(4)臭 氧氧化出水进入TBF二次生化处理池进行二次生化处理，达到标准后直接进入 沉淀池沉淀，最终废水由出水口排出;(5)所述风机为FSBBR流离生物反应池 和TBF二次生化处理池提供氧气。
本实用新型的一种维生素B2生产废水的处理系统的有益效果如下：
本实用新型的一种维生素B2生产废水的处理系统，首先利用微生物降解 作用，去除废水中绝大部分可生物降解有机物，这样可以减少后续臭氧氧化过 程中臭氧的消耗量，降低处理成本，并且在臭氧氧化池加入填料，一方面，提 高臭氧与废水接触时间;另一方面，利用填料中微量金属元素(Mn2+，Co2+等) 的催化作用提高臭氧氧化效率，同时，由于废水的特殊性，废水经过臭氧氧化 后，能析出白色沉淀物质，去除这部分白色沉淀物质能有效的去除废水COD的 浓度。通过填料增加接触时间和催化作用提高臭氧利用率;通过微絮凝去除绝 大部分生化出水中残留COD，能尽可能的减少臭氧投加量，达到节能减排的作 用。
