申请日2012.09.21
公开(公告)日2013.04.17
IPC分类号B01D36/04
摘要
本实用新型涉及一种煤矿设备废水处理系统，包括相互连通的沉淀池和过滤池;沉淀池上设置有进水口，沉淀池底部设置有排污口，沉淀池下部周边向中间收拢形成斜坡状;沉淀池内设置有布水器，布水器上端与进水口连通，布水器的下端呈喇叭口型并设置于沉淀池下部，在布水器下端连接有挡板;布水器与挡板之间留有间隙，且布水器的下端与挡板配合设置;沉淀池中部排布有若干斜管，在斜管上方设置有出水堰，出水堰呈锯齿状并与设于沉淀池侧壁的开口连通。本实用新型技术方案利用对沉淀池和过滤池内的结构设计，提高煤矿废水的净化质量，在沉淀池中采用斜管，使沉淀效率大大提高，整个系统结构简单，废水处理效果好。
权利要求书

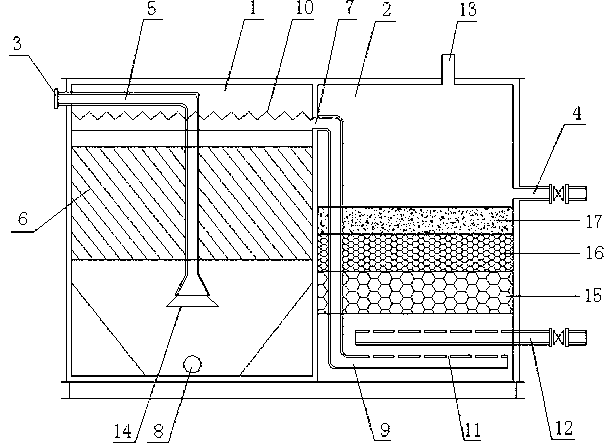

1.一种煤矿设备废水处理系统，其特征在于，包括相互连通的沉淀池和过滤池;所述沉淀池上设置有进水口，所述沉淀池底部设置有排污口，所述沉淀池下部周边向中间收拢形成斜坡状;所述沉淀池内设置有布水器，所述布水器上端与所述进水口连通，所述布水器的下端呈喇叭口型并设置于所述沉淀池下部，在所述布水器下端连接有挡板;所述布水器与所述挡板之间留有间隙，且所述布水器的下端与所述挡板配合设置;所述沉淀池中部排布有若干斜管，在所述斜管上方设置有出水堰，所述出水堰呈锯齿状并与设于所述沉淀池侧壁的开口连通。
2.如权利要求1所述的煤矿设备废水处理系统，其特征在于，所述过滤池上设置有出水口，所述过滤池内设置有导流管，所述导流管上端与所述开口连通，所述导流管下端布置于所述过滤池下部;所述过滤池中部设置有过滤层，所述过滤层包括三级过滤;所述过滤池下部还设置有反冲洗进水管，所述反冲洗进水管上设置有若干通孔;所述过滤池上端还设置有与大气相通的排气管。
3.如权利要求1所述的煤矿设备废水处理系统，其特征在于，所述过滤池的三级过滤包括底层、中层和上层，所述底层为大鹅卵石，所述中层为小鹅卵石，所述上层为石英砂。
说明书
煤矿设备废水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种煤矿设备废水处理系统。
背景技术
煤矿设备废水是在煤的转化、产品回收和加工过程中形成的废水。煤矿设备废水中除了含有原煤中存在的物质外，还可能含有煤转化的中间产物，以及生产过程中加入的其他化学物质等，这些废水的共同点是污染物浓度高、组成复杂，生物毒性大，如果未经处理直接排放对环境及人的健康有严重的影响。
实用新型内容
本实用新型的目的是提供一种煤矿设备废水处理系统，以解决现有技术中存在的上述问题。
为了达到上述目的，本实用新型的技术方案提出一种煤矿设备废水处理系统，包括相互连通的沉淀池和过滤池;所述沉淀池上设置有进水口，所述沉淀池底部设置有排污口，所述沉淀池下部周边向中间收拢形成斜坡状;所述沉淀池内设置有布水器，所述布水器上端与所述进水口连通，所述布水器的下端呈喇叭口型并设置于所述沉淀池下部，在所述布水器下端连接有挡板;所述布水器与所述挡板之间留有间隙，且所述布水器的下端与所述挡板配合设置;所述沉淀池中部排布有若干斜管，在所述斜管上方设置有出水堰，所述出水堰呈锯齿状并与设于所述沉淀池侧壁的开口连通。
上述的煤矿设备废水处理系统中，所述过滤池上设置有出水口，所述过滤池内设置有导流管，所述导流管上端与所述开口连通，所述导流管下端布置于所述过滤池下部;所述过滤池中部设置有过滤层，所述过滤层包括三级过滤;所述过滤池下部还设置有反冲洗进水管，所述反冲洗进水管上设置有若干通孔;所述过滤池上端还设置有与大气相通的排气管。
上述的煤矿设备废水处理系统中，所述过滤池的三级过滤包括底层、中层和上层，所述底层为大鹅卵石，所述中层为小鹅卵石，所述上层为石英砂。
本实用新型技术方案提供的煤矿设备废水处理系统通过沉淀池和过滤池对煤矿设备废水进行逐级过滤，利用对沉淀池和过滤池内的结构设计，提高煤矿废水的净化质量，在沉淀池中采用斜管，使沉淀效率大大提高，整个系统结构简单，废水处理效果好。
