申请日2013.03.04
公开(公告)日2013.11.20
IPC分类号C02F3/30
摘要
本实用新型公开了一种反硝化与沉淀一体化的污水处理装置，该处理装置包括一污水处理池，所述污水处理池自下而上依次设置有由活性污泥构成的污泥层、下缓冲层、下层斜管、上缓冲层、上层斜管以及出水渠，在污泥层中设置有刮泥机用于将流入的污水与污泥层搅拌混合，以达到反硝化作用和截留悬浮固体;在上、下层斜管中附着有富含反硝化细菌的污泥以达到强化反硝化作用和固液分离的目的。本实用新型的优点是，TN与COD的去除率能够同时提高，处理装置成功实现亚硝酸盐、硝酸盐及COD的同时稳定去除，期间污水中TN及COD的最高去除效率分别达58%和23%;应用本组合工艺达到占地面积小、运行管理简便、负荷率高、水力停留时间短、处理效果好。
权利要求书
1.一种反硝化与沉淀一体化的污水处理装置，所述污水包括原水以及好氧池混合液，其特征在于所述处理装置包括一个污水处理池，所述污水处理池的底部设置有由活性污泥构成的污泥层，在所述污泥层中安装有刮泥机，所述污泥层的上方依次设置有下缓冲层、下层斜管、上缓冲层、上层斜管和出水渠，其中所述下层斜管和上层斜管中附着有富含反硝化细菌的污泥。
2.根据权利要求1所述的一种反硝化与沉淀一体化的污水处理装置，其特征在于所述污水处理池的进水管设置于所述污泥层顶部。
3.根据权利要求1所述的一种反硝化与沉淀一体化的污水处理装置，其特征在于所述上层斜管的中心轴线处设置有三角堰集水槽，并与所述出水渠相连，所述出水渠的末端为所述污水处理池的出水管。
4.根据权利要求1所述的一种反硝化与沉淀一体化的污水处理装置，其特征在于所述刮泥机由栅条、吸泥管以及泵构成，所述栅条置于所述污泥层中，所述吸泥管的底部位于所述污泥层中，其顶部与设置于所述出水渠上方的所述泵相连。
5.根据权利要求1所述的一种反硝化与沉淀一体化的污水处理装置，其特征在于所述污泥层的厚度为0.9～1.1m，所述下缓冲层高度为0.4～0.6m，所述下层斜管高度为0.6～0.8m，所述上缓冲层高度为0.2～0.4m，所述上层斜管高度为0.6～0.8m，所述上层斜管与液面之间相隔0.9～1.1m。
说明书
反硝化与沉淀一体化的污水处理装置
技术领域
本实用新型属于环境工程技术领域，具体涉及一种耦合上向流固定床与活性污泥的反硝化与沉淀一体化的污水处理装置。
背景技术
随着我国进入快速城市化发展时期，水环境总体恶化的形势十分严峻，普遍出现了水体污染和富营养化等严重问题，这些现象造成一些地区水循环的障碍、水资源的紧缺、水安全的威胁、水生态的恶化、水景观的破坏，已经成为制约我国经济持续发展的瓶颈问题。大量的研究已经证明，污水中的氮和磷是导致受纳水体富营养化的主要原因。以往采用的二级污水生物处理技术主要去除有机物和悬浮固体，对氮和磷的去处效率较低，新颁布的《城镇污水处理厂污染物排放标准》对污水中的氮磷的排放提出了严格的要求，并提出对现有的大量不具备脱氮除磷能力的城市污水处理厂升级改造。“十二五”时期节能减排提出了明确的环境目标：到2015年，全国新增污水日处理能力4200万吨，COD排放量消减280万吨，全国基本实现县、重点建制镇具备污水处理能力，城市污水处理率要达到85%，高标准与高增长意味着庞大的技术需求。
成熟的工艺技术和运行管理经验使得活性污泥工艺成为应用范围最广的污水脱氮除磷生物处理工艺。在厌氧段，聚磷菌释放磷并吸收低级脂肪酸等易降解的有机物;在缺氧段，反硝化细菌将内回流带入的硝酸盐通过反硝化作用转为氮气逸出，从而达到脱氮的目的;而好氧段一方面降解有机物，另一方面将氨氮及由有机氮氨化成的氨氮通过生物硝化作用转为硝酸盐。此外，厌氧段释放出的磷在好氧条件下被活性污泥吸附并随剩余污泥排放而达到除磷的目的。该工艺本身存在硝化菌、反硝化菌和聚磷菌的不同泥龄、释磷和反硝化对碳源的竞争和矛盾，很难在同一系统中同时获得氮、磷的高效去除。全流量的氨完全氧化及高比例的混合液回流等都导致了工艺占地较大，能耗高。
污水处理作为实践节能减排的最佳载体，而脱氮成为制约活性污泥法的瓶颈问题。厌氧氨氧化、硝化过程均可以在厌氧段与好氧段较为容易的实现，但反硝化的控制难度大，稳定性不强，所以生物脱氮过程的制约环节为反硝化环节。
利用上向流污泥床反应器的优点，结合斜板沉淀池工作时节省占地的优点，我们开发了一种耦合上向流固定床与活性污泥法的污水反硝化处理工艺与装置。
发明内容
本实用新型的目的是根据上述现有技术的不足之处，提供一种反硝化与沉淀一体化的污水处理装置，该处理装置主要包括上、下层斜管和刮泥机，所述上、下层斜管通过采用富含反硝化细菌的污泥附着以强化反硝化的效果，所述刮泥机通过采用栅条进行搅拌，使污水同高浓度的活性污泥进行接触，以起到污水中悬浮固体的截留、反硝化作用以及水解酸化的作用。
本发明目的实现由以下技术方案完成：

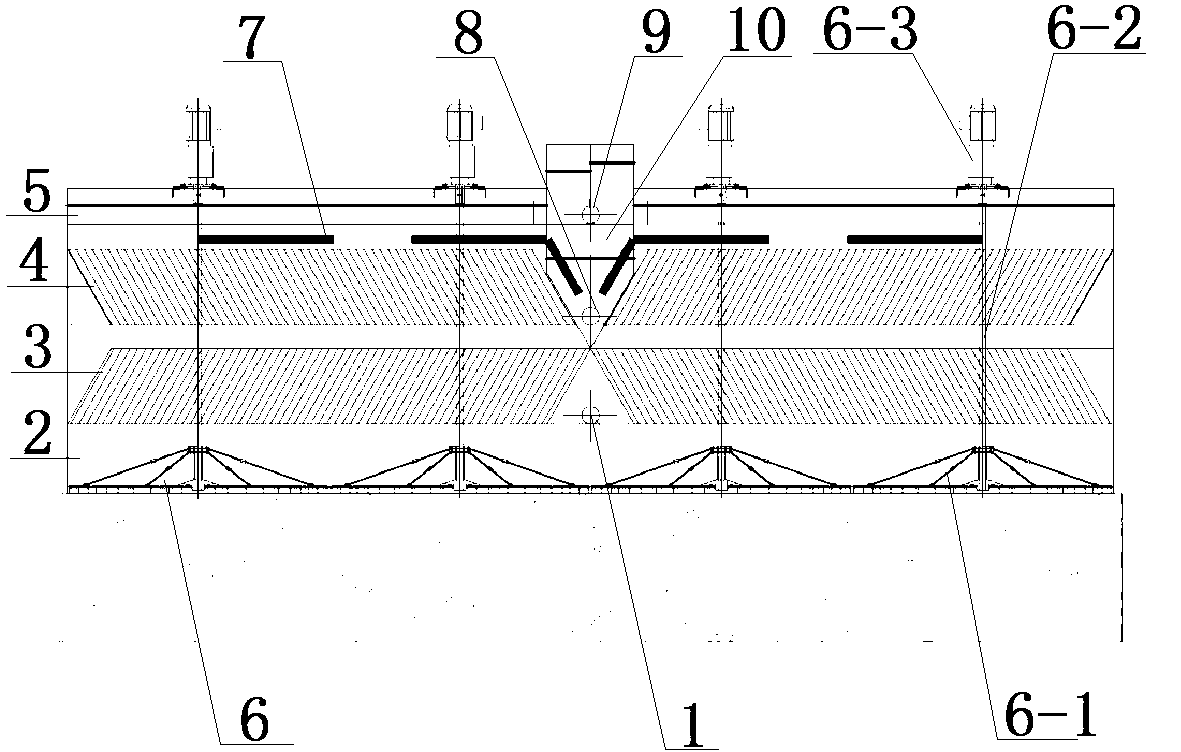

一种反硝化与沉淀一体化的污水处理装置，所述污水包括原水以及好氧池混合液，其特征在于所述处理装置包括一个污水处理池，所述污水处理池的底部设置有由活性污泥构成的污泥层，在所述污泥层中安装有刮泥机，所述污泥层的上方依次设置有下缓冲层、下层斜管、上缓冲层、上层斜管和出水渠，其中所述下层斜管和上层斜管中附着有富含反硝化细菌的污泥。
所述污水处理池的进水管设置于所述污泥层顶部。
所述上层斜管的中心轴线处设置有三角堰集水槽，并与所述出水渠相连，所述出水渠的末端为所述污水处理池的出水管。
所述刮泥机由栅条、吸泥管以及泵构成，所述栅条置于所述污泥层中，所述吸泥管的底部位于所述污泥层中，其顶部与设置于所述出水渠上方的所述泵相连;在所述三角堰集水槽底部设有出泥管，所述吸泥管通过一输泥管与所述出泥管相连。
所述污泥层的厚度为0.9～1.1m，所述下缓冲层高度为0.4～0.6m，所述下层斜管高度为0.6～0.8m，所述上缓冲层高度为0.2～0.4m，所述上层斜管高度为0.6～0.8m，所述上层斜管与液面之间相隔0.9～1.1m。
本实用新型的优点是，TN与COD的去除率能够同时提高，处理装置成功实现亚硝酸盐、硝酸盐及COD的同时稳定去除，期间污水中TN及COD的最高去除效率分别达到58%和23%;应用本组合工艺达到占地面积小、运行管理简便、负荷率高、水力停留时间短、处理效果好。
