申请日2013.03.04
公开(公告)日2013.07.17
IPC分类号C02F3/02
摘要
本实用新型的工业废水处理旋流曝气生物滤池属于工业废水处理装置，是由反应池、搅拌器和轻质悬浮填料构成，其反应池内底部设有搅拌器与外部的变频电机相连接，搅拌器上方的反应池内壁上设有两层挡板，其上面密布着通孔，两层挡板之间为悬浮填料。本实用新型的工业废水处理旋流曝气生物滤池选用价格低、性能优的轻质悬浮填料;滤料具有来源广泛、滤料比表面积大、表面适宜微生物生长、价格便宜、化学稳定性好;滤料比表面积大，有利于氧气的传质，大大提高了充氧效率，布气可采用穿孔管布气即可，节省工程投资。本实用新型的工业废水处理旋流曝气生物滤池内部设有加热管，对污水进行一定的加温，使污水与滤料的反应条件更加的理想，达到加快反应速率的效果。
权利要求书

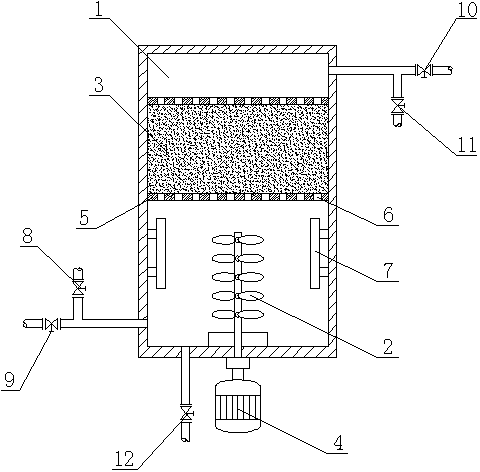

1.工业废水处理旋流曝气生物滤池，是由反应池(1)、搅拌器(2)和轻质悬浮填料(3)构成，其特征在于反应池(1)内底部设有搅拌器(2)、并与外部的变频电机(4)相连接，搅拌器(2)上方的反应池(1)内设有两层挡板(5)、其上面密布着通孔(6)，在两层挡板(5)之间填充了轻质悬浮填料(3)。
2.根据权利要求1所述的工业废水处理旋流曝气生物滤池，其特征在于所述的轻质悬浮填料(3)的下方、反应池(1)的侧壁上设有一个以上的加热管(7)。
3.根据权利要求1所述的工业废水处理旋流曝气生物滤池，其特征在于轻质悬浮填料(3)下方、反应池(1)的侧壁设有进水阀门(8)和反冲洗进水阀门(9);轻质悬浮填料(3)上方、反应池(1)的侧壁上设有出水阀门(10)和反冲洗出水阀门(11)。
4.根据权利要求1所述的工业废水处理旋流曝气生物滤池，其特征在于反应池(1)的底部设有排气阀(12)。
说明书
工业废水处理旋流曝气生物滤池
技术领域
本实用新型属于工业废水处理装置，特别是涉及到一种工业废水处理旋流曝气生物滤池。
背景技术
曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX有害物质的作用。曝气生物滤池集生物氧化和截留悬浮固体一体，节省了后续沉淀池(二沉池)，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好：运行能耗低，运行费用少的特点。但现有的曝气生物滤池却存在着固有的缺点，例如在长时间的使用曝气生物滤池以后，需要大量的清水对曝气生物滤池进行反冲洗，这样就大大的浪费了清水资源。同时，现有的曝气生物滤池内温度不确定，有时在低温的情况下不能达到预期的反应效果。
发明内容
针对上述问题，本实用新型提供了一种工业废水处理旋流曝气生物滤池。
本实用新型的工业废水处理旋流曝气生物滤池，是由反应池、搅拌器和轻质悬浮填料构成，反应池内底部设有搅拌器、并与外部的变频电机相连接，搅拌器上方的反应池内设有两层挡板、其上面密布着通孔，在两层挡板之间填充了轻质悬浮填料。
作为本实用新型的进一步改进，所述的轻质悬浮填料的下方、反应池的侧壁上设有一个以上的加热管。
作为本实用新型的进一步改进，轻质悬浮填料下方、反应池的侧壁设有进水阀门和反冲洗进水阀门;轻质悬浮填料上方、反应池的侧壁上设有出水阀门和反冲洗出水阀门。
作为本实用新型的进一步改进，反应池的底部设有排气阀。
本实用新型的工业废水处理旋流曝气生物滤池的有益效果为：
1、本实用新型的工业废水处理旋流曝气生物滤池具有较小的滤层阻力;采用气水同向流，避免了气水逆向流时水流速度和气流速度的相对抵消而造成能量的浪费，另外，滤料粒径较均匀，大大增加滤层的孔隙率，减少滤池运行时的水头损失。
2、本实用新型的工业废水处理旋流曝气生物滤池选用价格低、性能优的轻质悬浮填料;滤料具有来源广泛、滤料比表面积大、表面适宜微生物生长、价格便宜、化学稳定性好;滤料比表面积大，有利于氧气的传质，大大提高了充氧效率，布气可采用穿孔管布气即可，节省工程投资。
3、本实用新型的工业废水处理旋流曝气生物滤池采用独特的变速搅拌器水冲洗形式;传统的水反冲、气水反冲均难以奏效，该滤池采用独特的脉冲反冲洗方式，不需要专门的反冲洗水泵及鼓风机，是一种高效、低能耗的反冲洗形式。
4、本实用新型的工业废水处理旋流曝气生物滤池内部设有加热管，对污水进行一定的加温，使污水与滤料的反应条件更加的理想，达到加快反应速率的效果。
