申请日2012.10.16
公开(公告)日2014.04.16
IPC分类号C02F1/42
摘要

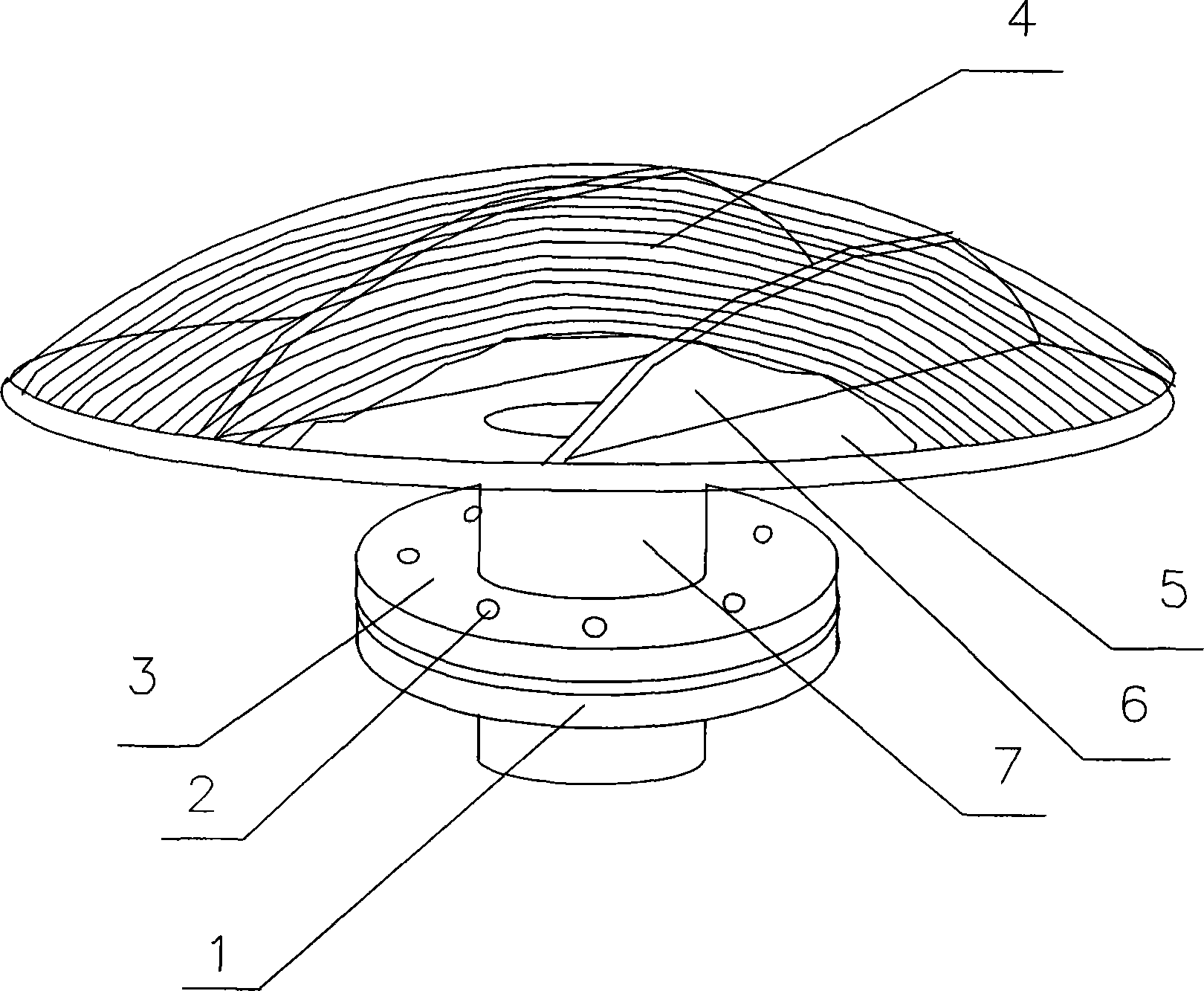

本发明公开一种水处理交换器布水帽，具体方案是：它是由法兰片(3)、帘子板(4)、底板(5)、加强板(6)、出水管(7)组成。底板用耐酸不锈钢板制成，圆形状，厚度在3mm，加强板用耐酸不锈钢板制成，半圆形状，厚度为3mm，有三块，中间一块高，左右各一块低，用氩弧焊均布垂直焊在底板上，帘子板用耐酸不锈钢材料制成，它是由许多根宽度在2mm，厚度1.5mm的细条子排列而成，每根条子之间留间隙0.5mm，将帘子板弯曲成球面状，紧贴加强板用焊机焊在圆形底板上，在底板中间位置焊一段出水管，管子上焊一片法兰片，用螺丝和交换器出水口法兰片进行固定。本发明有益效果是耐腐蚀，强度高，使用寿命长，安装方便。
权利要求书
1.一种水处理交换器布水帽，其特征是：它是由法兰片(3)、帘子板(4)、 底板(5)、加强板(6)、出水管(7)组成，底板用耐酸不锈钢板制成，圆 形状，厚度在3mm，加强板用耐酸不锈钢板制成，半圆形状，厚度为3mm， 有三块，中间一块高，左右各一块低，用氩弧焊均布垂直焊在底板上，帘 子板用耐酸不锈钢材料制成，它是由许多根宽度在2mm，厚度1.5mm的 细条子排列而成，每根条子之间留间隙0.5mm，将帘子板弯曲成球面状， 紧贴加强板用焊机焊在圆形底板上，在底板中间位置焊一段出水管，管子 上焊一片法兰片。
说明书
一种水处理交换器布水帽
技术领域
本发明涉及到一种用在水处理交换器上的部件，它装在交换器内部出 水口上，是一种能有效防止交换树脂流失的布水帽，它结构简单，制造方便， 安装容易，使用寿命长。
技术背景
目前在水处理工艺方面都采用离子交换树脂来去除水中的有害杂质， 离子交换树脂它体积极小，很容易在再生和运行时被水从交换器内冲走。通 常是用高强度塑料制成的水帽或用尼龙丝网来阻挡树脂的流失，由于水帽 和尼龙丝网在制造或材料性质的缺陷，常常质量不能保证，使用寿命较短， 会导致交换器出现树脂流失故障。
发明内容
本发明公开一种水处理交换器布水帽，具体方案是：它是由法兰片(3)、 帘子板(4)、底板(5)、加强板(6)、出水管(7)组成。底板用耐酸不锈 钢板制成，圆形状，厚度在3mm，加强板用耐酸不锈钢板制成，半圆形状， 厚度为3mm，有三块，中间一块高，左右各一块低，用氩弧焊均布垂直焊在 底板上，帘子板用耐酸不锈钢材料制成，它是由许多根宽度在2mm，厚度 1.5mm的细条子排列而成，每根条子之间留间隙0.5mm，将帘子板弯曲 成球面状，紧贴加强板用焊机焊在圆形底板上，在底板中间位置焊一段出 水管，管子上焊一片法兰片，用螺丝和交换器出水口法兰片进行固定。
本发明有益效果是耐腐蚀，强度高，使用寿命长，安装方便。
